Problèmes sur les coupes et les sections
Cinquième Série

Figure 7.60 Élément de contrôle.
Données, les vues de face et de gauche.
Problème: dessinez les vues de face et de droite et la vue de dessus en coupe complète (Disposition B-4 ou A3-4 modifiée).

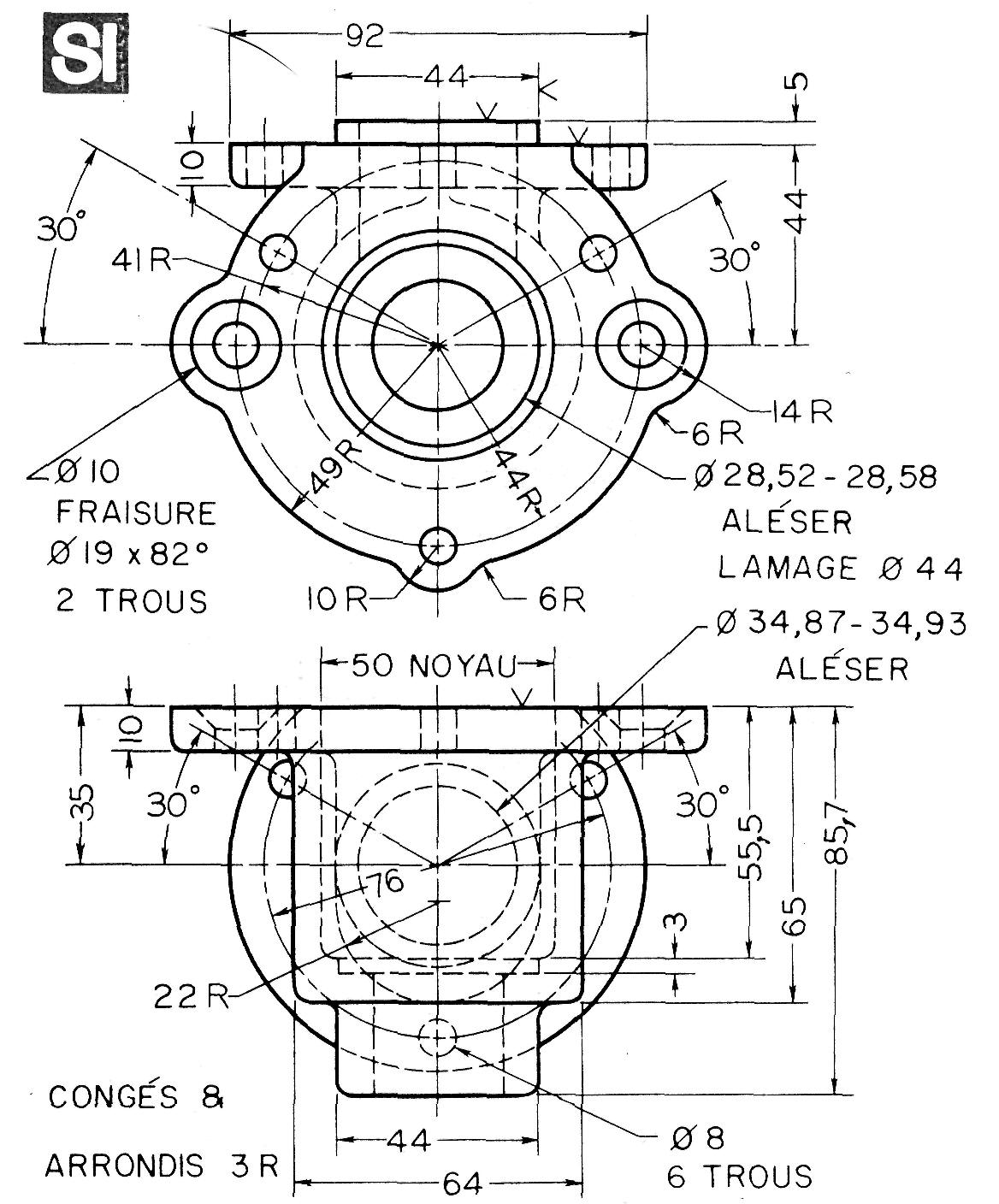

Figure 7.61 Corps de crépine.
Données: les vues de face et de dessous.
Problème: dessinez les vues de face et de dessus, et la vue de droite en coupe complète (Disposition C-4 ou A2-4)

Figure 7.62 Support de liaison.
Données: les vues de face et de droite.
Problèmes: dessinez les vues de dessus provenant de la vue de face, la vue de droite, la vue de face en coupe A-A, les coupes B-B et C-C (Disposition B-4 ou A3-4 modifiée)

Figure 7.63 Bague d'assise.
Données: les vues de face et de dessus.
Problème: dessinez la vue de face et la coupe brisée à plans sécants A-A (Disposition A-3 ou A4-3 modifiée)
