Demi-coupes

Lorsqu'une vue d'une pièce est symétrique et que cette pièce comporte des détails intéressants qui sont intérieurs et extérieurs, il est fréquent qu'on en représente seulement une moitié en coupe et l'autre, en vue extérieure.

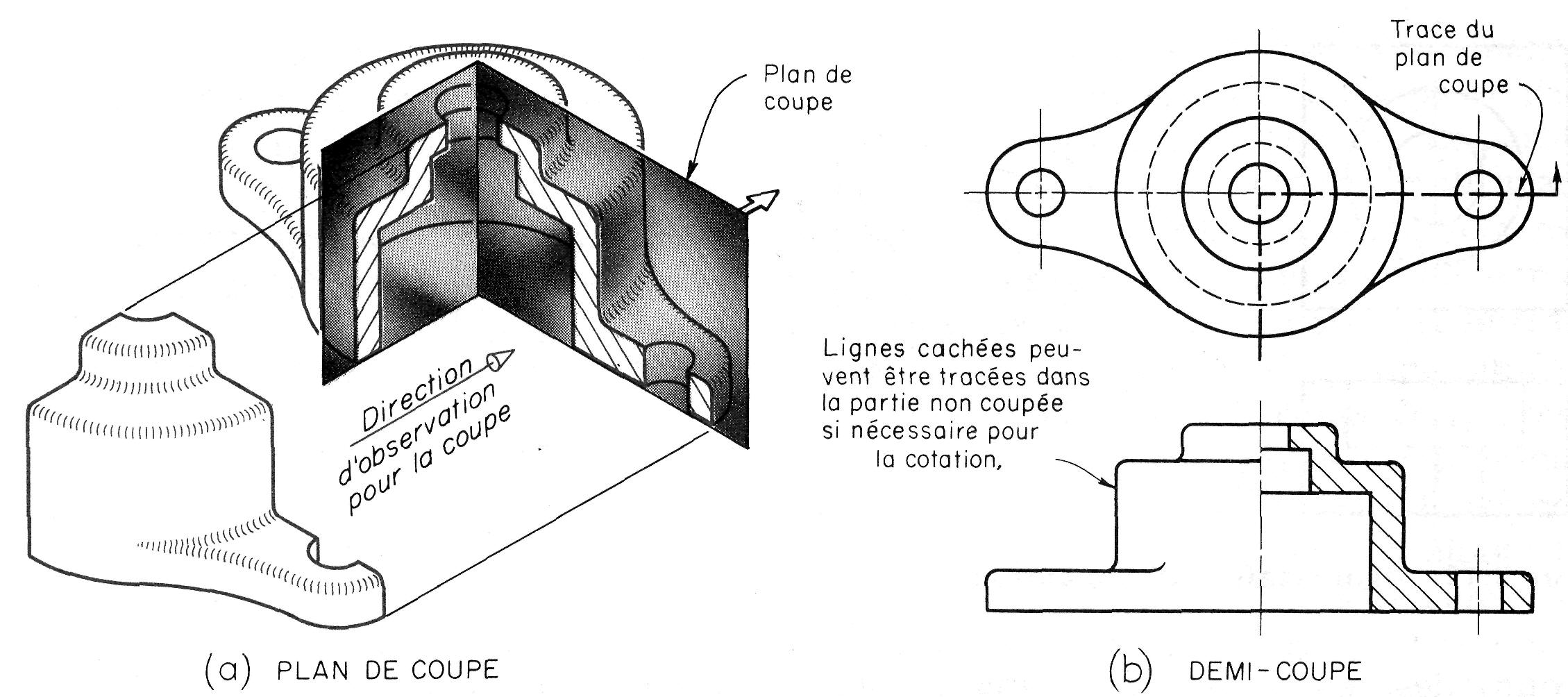

Une telle vue est appelée demi-coupe (figure 7.13).

Figure 7.13
Demi-coupe

Dans ce cas, le plan de coupe ne traverse pas entièrement la pièce et seulement le quart de celle-ci est enlevé mentalement.

Habituellement, il n'est pas nécessaire d'indiquer la trace du plan de coupe, car sa position est évidente. La trace apparaissant à la figure 7.13.b est représentée surtout pour fins d'illustration. La ligne d'axe, dans la vue de face, délimite la demi-coupe. Parfois, il est permis d'utiliser une ligne de brisure (figure 7.33.b Vues partielles) à côté de la ligne d'axe.

En général, on ne dessine pas de lignes cachées dans une vue en demi-coupe, à moins que l'indication des cotes l'exige.

Les demi-coupes sont surtout utilisées dans les dessins de montage, qui ne requièrent que peu de cotation et dans lesquels il est intéressant de représenter, clairement et à la fois, les détails intérieurs et extérieurs.
