Hachures

Pour identifier et différencier les principaux matériaux, il existe des hachures normalisées (figure 7.5).

Figure 7.5
Hachures symboliques.

Cependant, l'éventail des matériaux de fabrication s'élargit constamment de sorte qu'il est préférable d'utiliser, dans les dessins de fabrication, un seul symbole général (celui utilisé pour la fonte) pour représenter les hachures et d'y ajouter une note indiquant le matériau employé.

La façon correcte de tracer les hachures est illustrée à la figure 7.6.a.

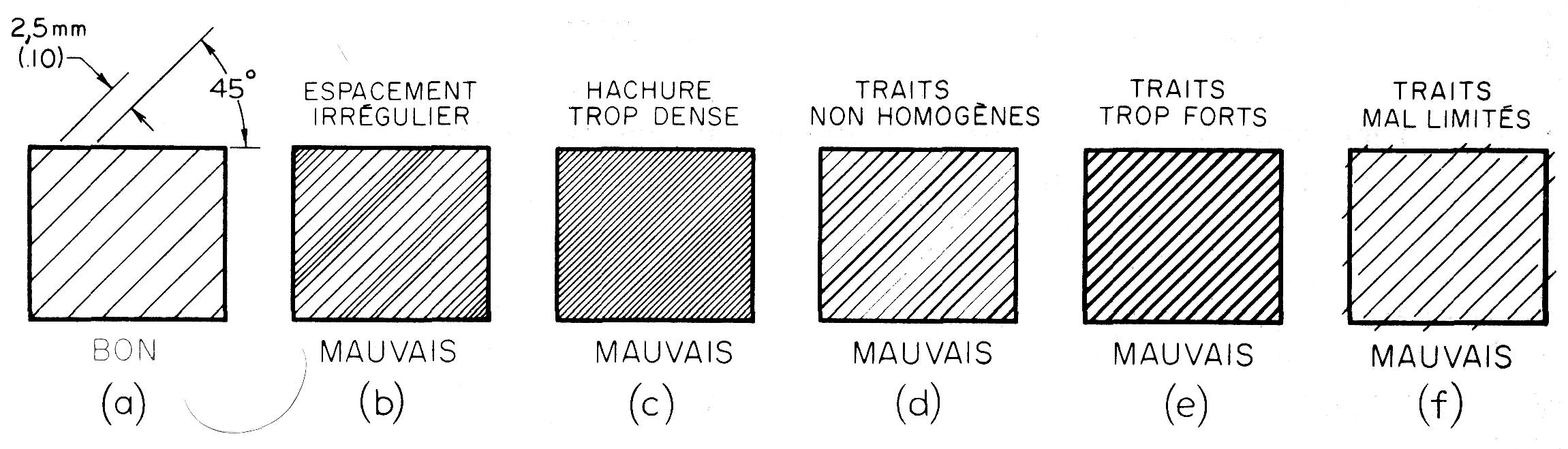

Figure 7.6
Technique d'exécution des hachures.

Utilisez une mine de dureté moyenne (H ou 2H) affilée en pointe conique (figure 2.12.c).

L'inclinaison des hachures doit être de 45°, à moins que cette direction soit perpendiculaire ou qu'elle se rapproche de celle des contours visibles (figure 7.7).

Figure 7.7
Direction des hachures.

Dans de tels cas, une inclinaison de 30°, de 60° ou d'un autre angle est préférable.

L'espacement entre les hachures doit être aussi régulier que possible et il dépend de la grandeur du dessin, il variera de 1,5 mm (1/16 po.) à 3 mm (1/8 po.). Pour un dessin de grandeur moyenne, un espacement de l'ordre de 2,5 mm (0.10 po.) est recommandé.

Les figures 7.6.b à 7.6.f illustrent les défauts courants lors de l'exécution des hachures.

En général, il faut mettre les cotes à l'extérieur des zones hachurées, si cela est inévitable, il faut interrompre les hachures à l'endroit où sont placées les inscriptions.

Pour les surfaces de grandes dimensions, les hachures peuvent être réduites à un simple liséré tracé à l'intérieur du contour.

Les sections de faible épaisseur peuvent être noircies entièrement, ménagez un espace blanc entre plusieurs sections contiguës noircies.
