Sections rabattues

La forme de la section droite d'une pièce, c'est-à-dire la surface obtenue lorsqu'on coupe la pièce par un plan perpendiculaire à son axe, peut être représentée directement, dans une vue longitudinale, par une section rabattue (figure 7.16).

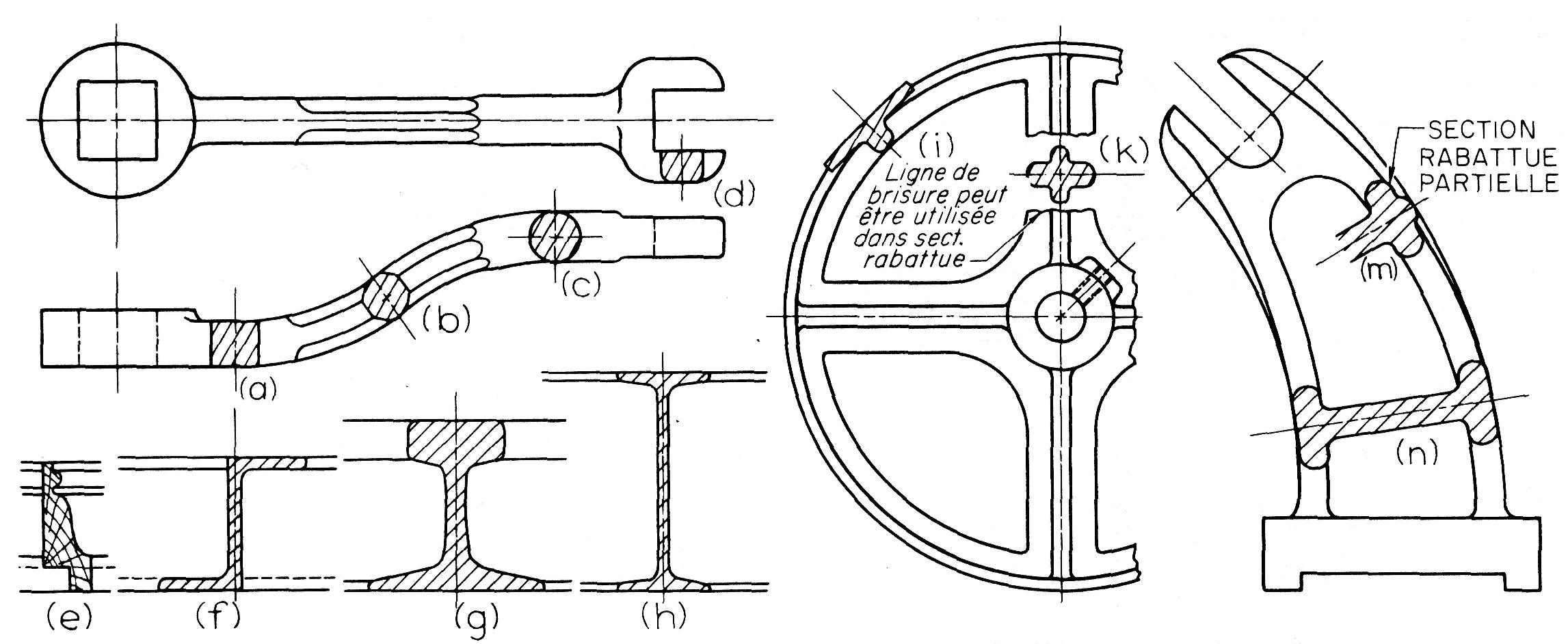

Figure 7.16
Sections rabattues

Pour construire une telle section, on choisit un plan de coupe perpendiculaire à l'axe de la pièce (ou, à défaut d'axe, perpendiculaire à une direction privilégiée de la pièce), comme l'illustre la figure 7.17.a, ensuite, on rabat la section sur place autour de la trace du plan de coupe (figures 7.17.b et 7.17.c). Le contour est tracé en trait gras et toute autre indication est inutile.

Figure 7.17
Positions du plan de coupe dans une section rabattue

II est permis d'interrompre les lignes vues de la pièce, si celles-ci nuisent à la clarté de la section (figures 7.16.k et 7.18).

Figure 7.18
Brisures conventionnelles utilisées dans les sections rabattues

Par ailleurs, il faut enlever toutes les lignes de la vue qui traversent la section rabattue (figure 7.19).

Figure 7.19
Une erreur courante dans le tracé d'une section rabattue

Naturellement, la forme de la section droite doit demeurer inchangée lors du rabattement, quelle que soit la direction des lignes de la vue (figure 7.20).

Figure 7.20
Une erreur courante dans le tracé d'une section rabattue
