Vues partielles

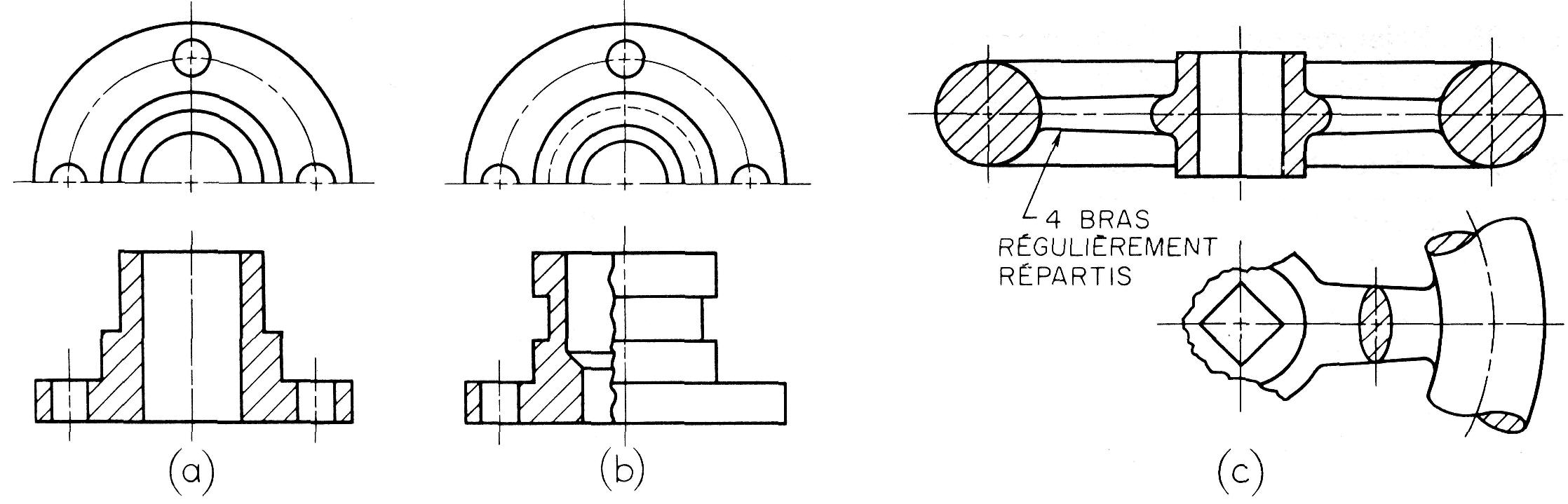

Lorsque l'espace sur la feuille de dessin est restreint, ou s'il est nécessaire d'économiser le temps de traçage, on peut utiliser des vues partielles en rapport avec les coupes (figure 7.33).

Figure 7.33
Vues partielles.

Les demi-vues sont illustrées aux figures 7.33.a et 7.33.b, en rapport avec une coupe complète et une demi-coupe, respectivement. Notez que, dans chaque cas, la moitié de la pièce en arrière du plan de coupe est dessinée dans la vue de dessus, conformément au principe des coupes voulant qu'on enlève mentalement la partie en avant du plan de coupe. (Voir aussi la section Vues partielles dans Dessin à vues multiples)

Une autre méthode pour dessiner une vue partielle consiste à conserver, dans la vue où la pièce est de forme circulaire, seulement les éléments requis pour une représentation intelligible (figure 7.33.c).
