Mise en place d'une esquisse à trois vues

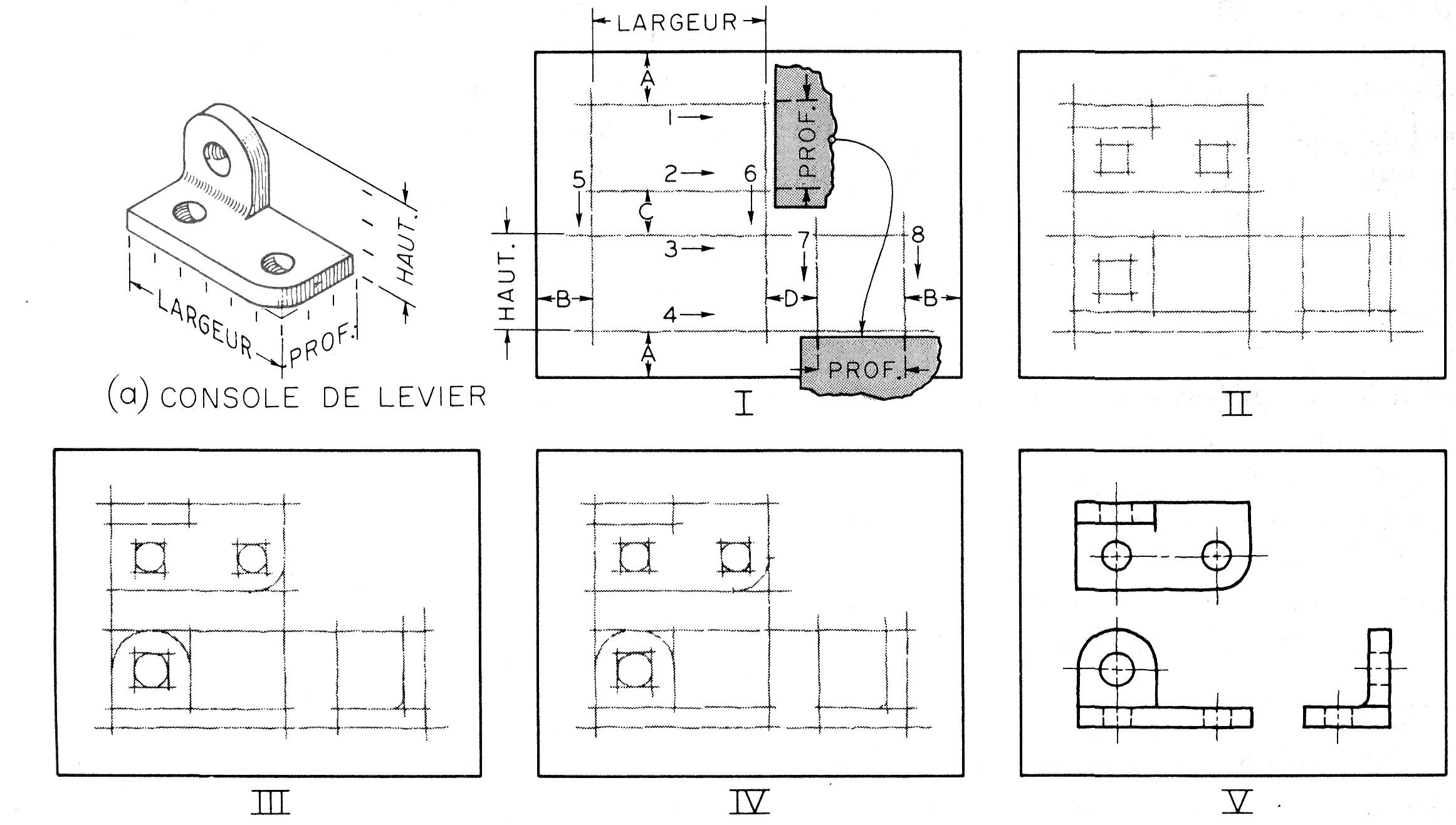

Le dessin de la console de levier représentée à la figure 5.46.a exige trois vues.

Figure 5.46
Disposition d'une esquisse à trois vues.

Les étapes à suivre sont les suivantes:

I. Ébauchez les rectangles capables des trois vues. Esquissez les lignes 1, 2, 3 et 4 pour établir la profondeur dans le cas de la vue de dessus et la hauteur dans le cas de la vue de face.

Choisissez la distance C approximativement égale ou un peu plus petite que la distance A. Esquissez les verticales 5, 6, 7 et 8 pour établir la largeur, dans les vues de face et de dessus, et la profondeur, dans la vue de droite.

La distance D peut être égale ou légèrement inférieure à la distance B. Notez que les espacements C et D sont indépendants et qu'ils ne sont pas nécessairement égaux. Il en est de même pour A et B.

Pour rapporter la profondeur d'une vue à l'autre, on peut utiliser soit une bande de papier soit le crayon (figures 5.10.b et 5.10.c).

II. Esquissez légèrement les détails.

III. Esquissez légèrement les cercles et les arcs.

IV. Gommer légèrement toutes les lignes de construction à l'aide d'une gomme à pâte molle.

V. Foncez toutes les lignes définitives pour que le dessin soit clair.
