CAMES

Problème 20.21

Référez-vous à la figure 20.22.a.

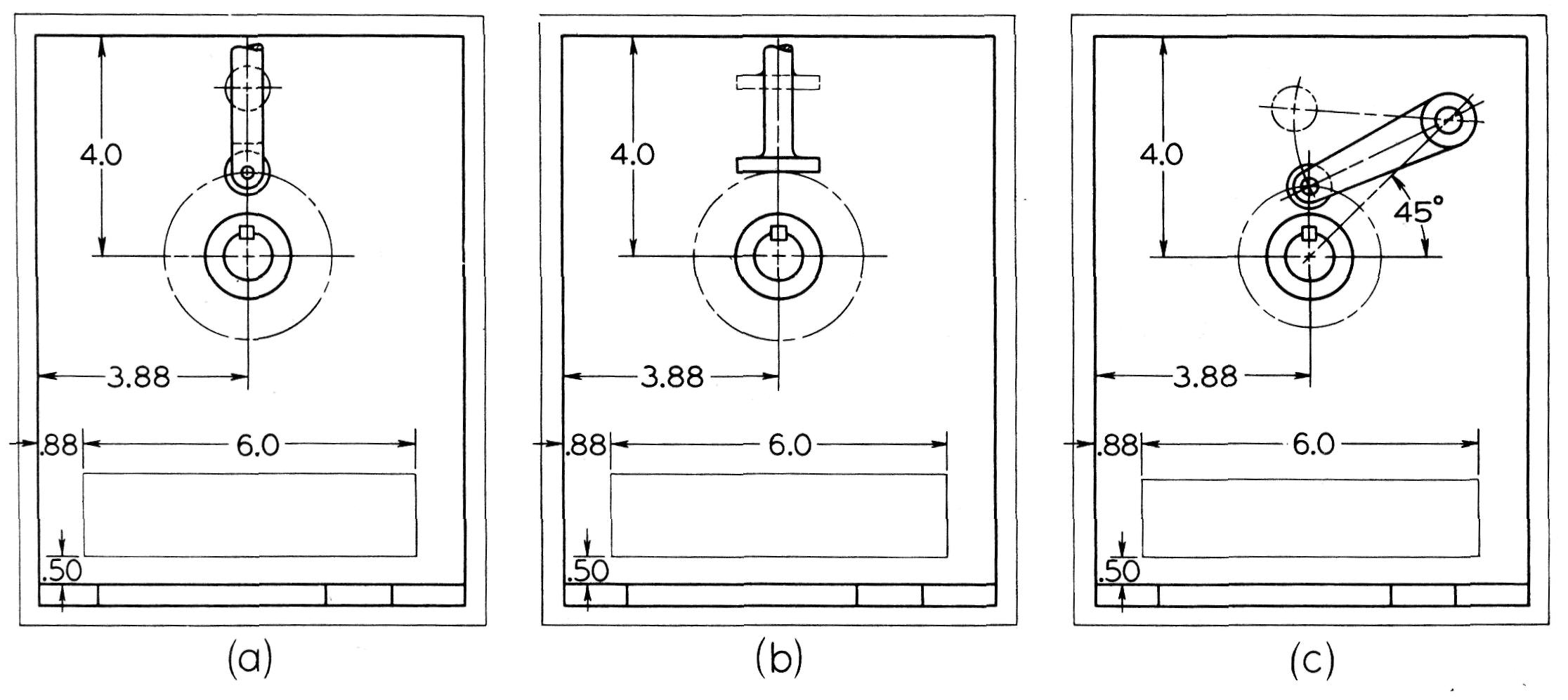

Figure 20.22
Problèmes sur les cames (Problèmes 20.21 à 20.28).
Utilisez le format A ou le format A4.

Tracez un diagramme des déplacements et déterminez le profil de la came qui fournira le mouvement suivant au galet du poussoir radial: avance de 1.50" en 120°, repos de 60°, retour en 90° et repos de 90°.

Les mouvements doivent être linéaires, non modifiés et de vitesse uniforme. Le galet a .75" de diamètre et le cercle de base a 3.00" de diamètre. Notez que l'excentricité du poussoir est nulle. La came tourne en sens horaire.

Problème 20.22

Refaites le problème 20.21, excepté que les mouvements linéaires doivent être modifiés, pour donner plus de douceur au fonctionnement, par des arcs dont le rayon est égal à la moitié de la levée du poussoir.

Problème 20.23

Refaites le problème 20.21, excepté que le mouvement d'avance doit être harmonique et le recul, parabolique.

Problème 20.24

Refaites le problème 20.23, excepté que l'excentricité du poussoir est de 1.00" à gauche de la ligne d'axe de la came.

Problème 20.25

Référez-vous à la figure 20.22.b. Tracez le diagramme des déplacements et déterminez le profil de la came qui fournira au poussoir à plateau le mouvement suivant:

repos de 30°, avance parabolique de 1.50" en 180°, repos de 30° et retour harmonique en 120°. Le cercle de base a 3.00" de diamètre.

Après avoir complété le profil de la came, déterminez la largeur nécessaire de la surface du plateau, en trouvant la position du poussoir où le point de contact avec la came se trouve le plus loin de l'axe du poussoir. La came tourne dans le sens anti-horaire.

Problème 20.26

Référez-vous à la figure 20.22.c. Tracez le diagramme des déplacements et déterminez le profil de la came qui permettra au poussoir à levier pivotant de tourner d'un angle de 30° avec le mouvement prescrit au problème 20.25.

Le rayon du bras du levier est de 2.75" et, dans sa position la plus basse, le centre du galet se trouve directement au-dessus du centre de la came. Le cercle de base a 2.50" de diamètre, et le galet a .75" de diamètre. La came tourne dans le sens anti-horaire.

Problème 20.27

Refaites le problème 20.26, excepté que le mouvement est celui donné aux Problèmes problèmes 20.21 et 20.22.

Problème 20.28

Refaites le problème 20.26, excepté que le mouvement est celui donné aux problèmes 20.21 et 20.23.

Problème 20.29

En utilisant un arrangement semblable à celui de la figure 20.18 section Cames cylindriques, construisez un demi-développement et une vue de face complète de la came cylindrique suivante.

Le diamètre du cylindre: 2.50" et la hauteur: 2.50".
Le galet: 0.50" de diamètre;
profondeur de la rainure: 0.38".
L'arbre de la came: .62" de diamètre;
la tige du poussoir: .62" de largeur et .31" d'épaisseur.
Le mouvement: avance harmonique de 1.50" en 180° et retour harmonique en 180°.

La came tourne en sens anti-horaire. Le poussoir atteint sa plus basse position au centre avant de la came. Utilisez la disposition A-3 ou la disposition A4-3 (modifiée).

Problème 20.30

Refaites le problème 20.29, mais construisez le développement complet pour le mouvement suivant: avance parabolique de 1.50" en 120°, repos de 90° et retour harmonique en 150°. Utilisez la disposition B-3.
