Cames

Une came est un solide animé d'un mouvement quelconque agissant par contact sur un autre solide pour lui communiquer un mouvement défini. La figure 20.14.a illustre le fonctionnement d'un mécanisme à came.

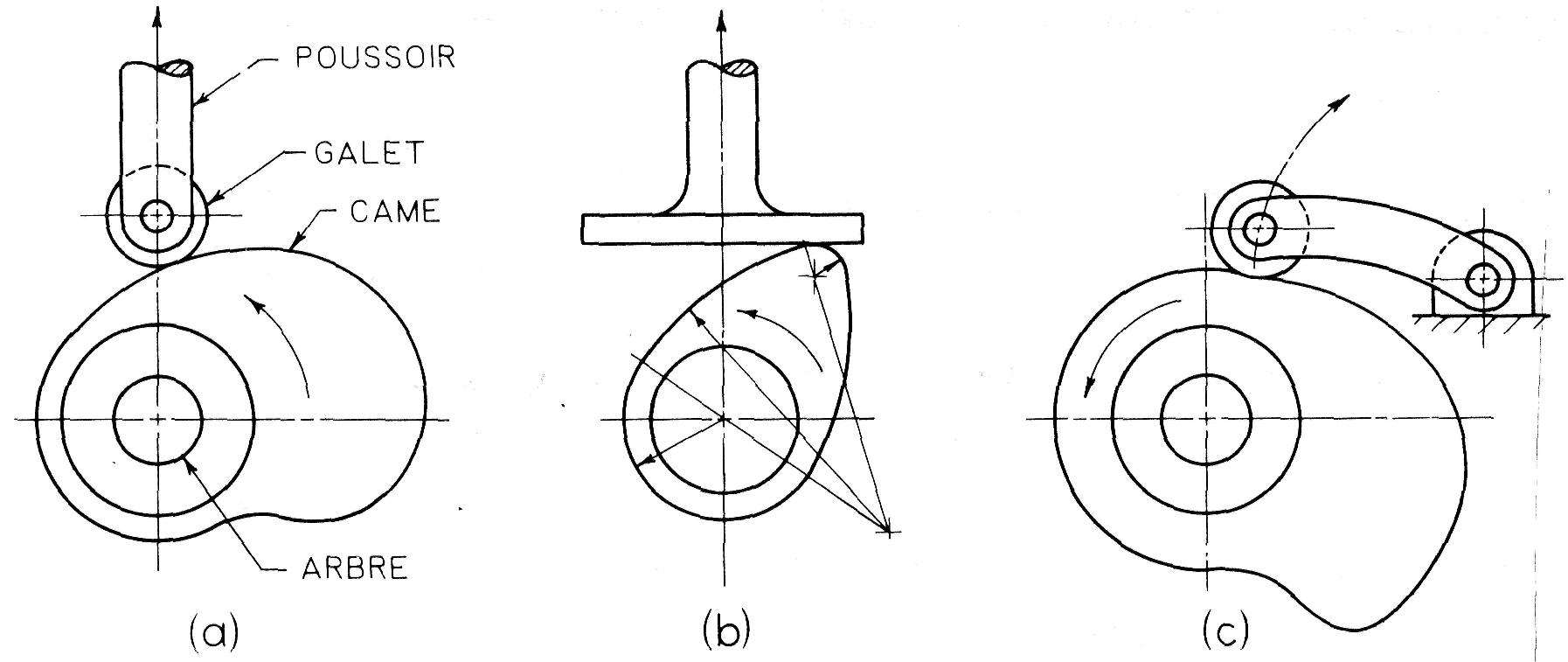

Figure 20.14
Cames-disques

Un arbre en rotation entraîne, à vitesse constante, un disque de forme irrégulière appelé came, une tige pouvant être animée d'un mouvement rectiligne, appelé poussoir, presse un petit rouleau, le galet, contre la surface courbe de la came.

Ainsi, la rotation de la came entraîne le poussoir dans un mouvement rectiligne alternatif et fonction de la forme du profil de la came. Le galet est maintenu en contact avec la came soit par gravité soit, le plus souvent, au moyen d'un ressort. Le problème du concepteur consiste à construire le profil de came qui fournira le mouvement désiré au poussoir.

La figure 20.14.b illustre une came de soupape d'automobile qui actionne un poussoir à plateau. Le profil de cette came est composé d'arcs de cercle pour en faciliter l'usinage.

En (c), la came, munie d'un poussoir pivotant à galet, exécute des mouvements de rotation alternatifs.

La came plane animée d'un mouvement de rotation continu (figure 20.14) est appelée came-disque.
