Problèmes sur les perspectives obliques

Un grand nombre de problèmes sur les perspectives obliques — soit cavalière soit cabinet — sont fournis aux figures 17.23 à 17.25. Ces problèmes peuvent être exécutés, aux instruments ou à main levée (section Esquisse en oblique dans Croquis et description des formes), sur du papier quadrillé ou sur du papier uni suivant les instructions du professeur.

Dans le cas des dessins aux instruments, il faut laisser toutes les lignes de constructions en traits fins.

Des problèmes supplémentaires peuvent être posés à partir des problèmes des sections Dessin à vues multiples, Vues Auxiliaires, Projection Axonométrique et Perspective D'observation.

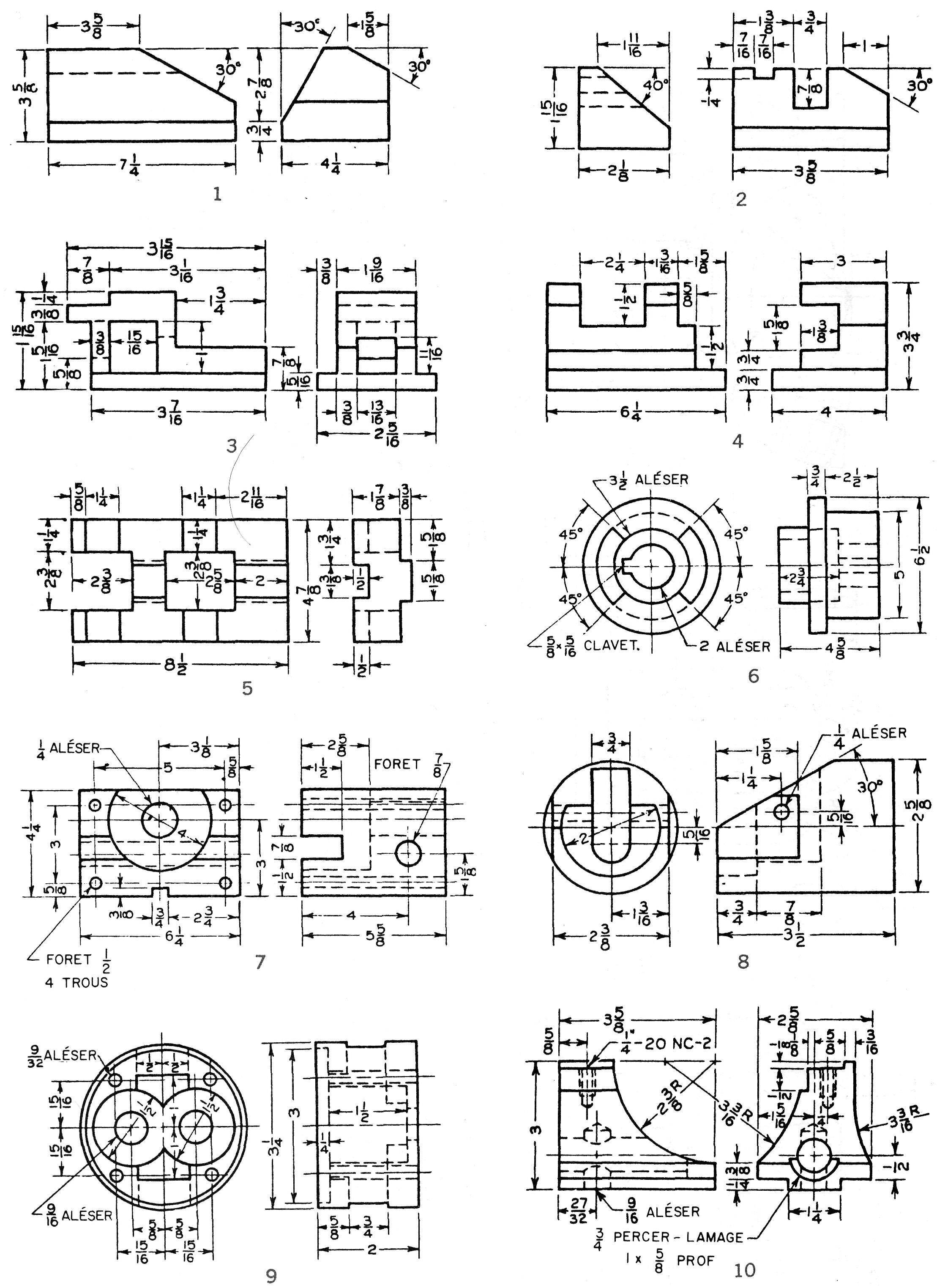

Figure 17.23

(1) Faites, à main levée, les perspectives obliques. (2) Faites, aux instruments, les perspectives obliques sur des feuilles de formats A4, A, A3 ou B, suivant les instructions données. Si les cotations sont exigées, référez-vous à la section Cotation en perspective oblique.

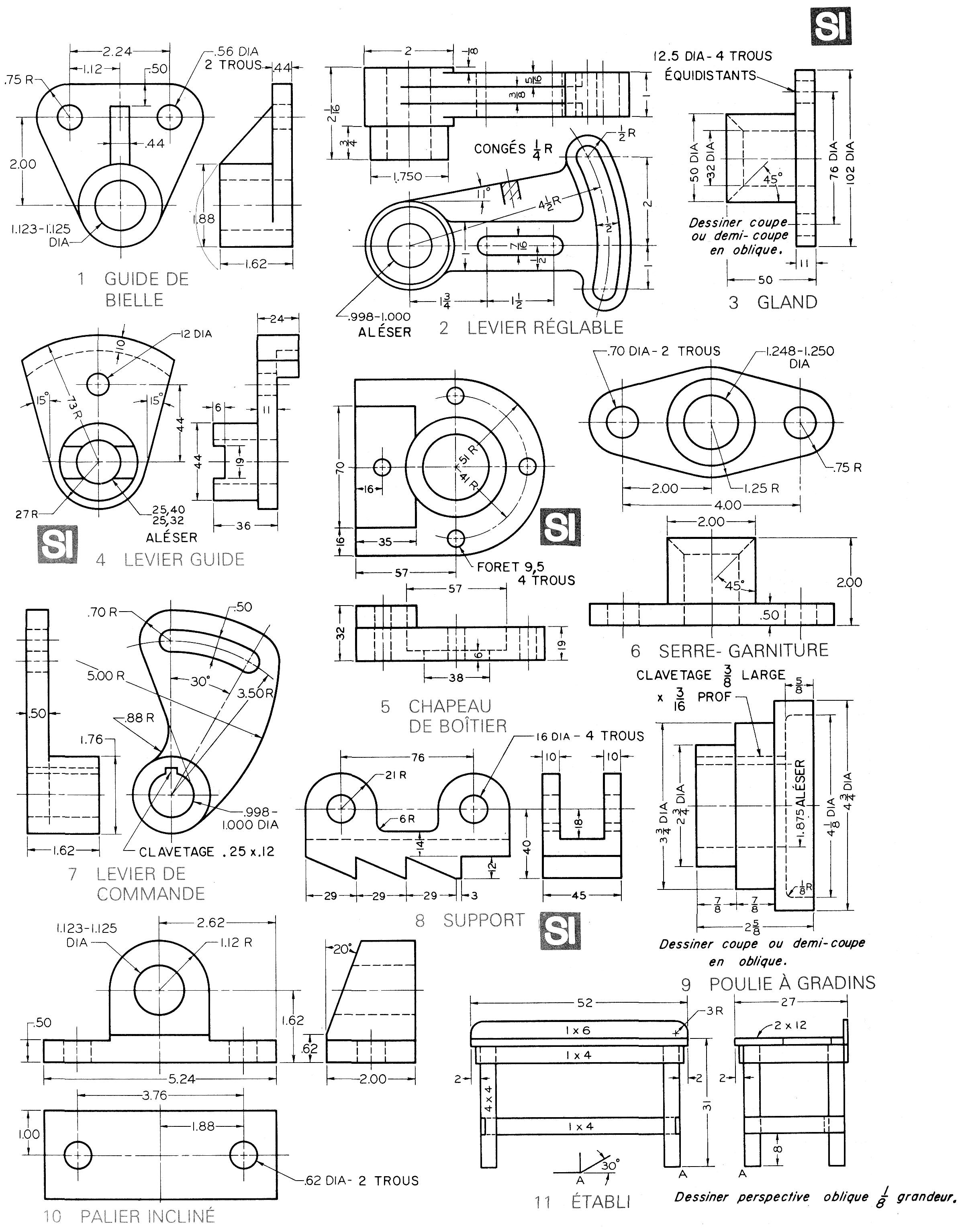

Figure 17.24

Faites, aux instruments, les perspectives obliques sur des feuilles de formats A4, A, A3 ou B, suivant les instructions données. Si les cotations sont exigées, référez-vous à la section Cotation en perspective oblique.

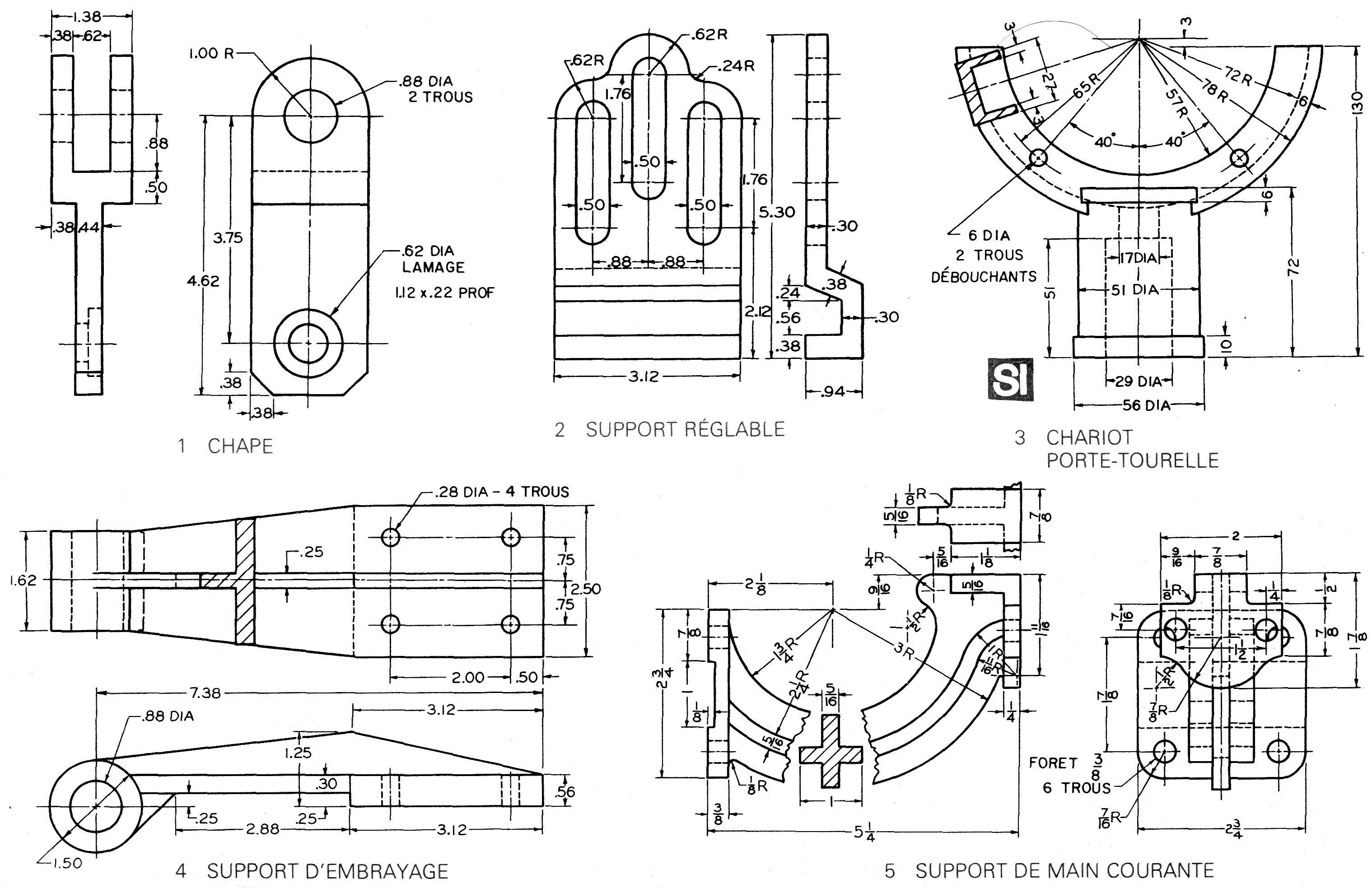

Figure 17.25

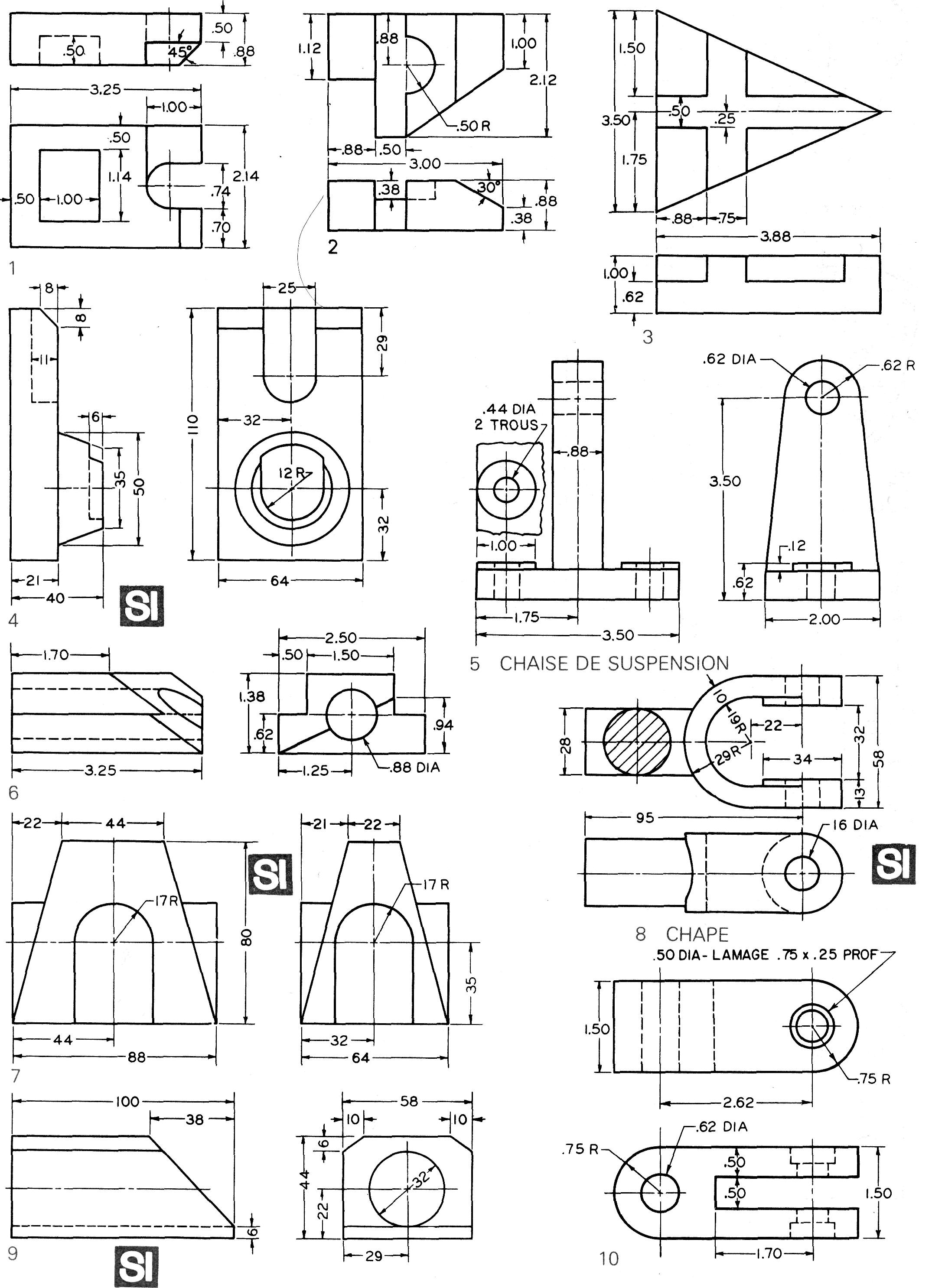

Figure 17.26
