Construction d'une perspective oblique

Les étapes à suivre pour tracer une perspective cavalière d'un objet rectangulaire sont illustrées à la figure 17.12.

Figure 17.12
Tracé d'une perspective oblique — Méthode de la boîte capable

A l'étape I, on dessine, à l'échelle, le parallélépipède capable de dimensions égales aux dimensions hors-tout de l'objet donné. A l'étape II, on introduit les détails et, à l'étape III, on repasse au net les lignes définitives.

Les perspectives obliques conviennent le mieux aux objets comportant des formes cylindriques (figure 17.13).

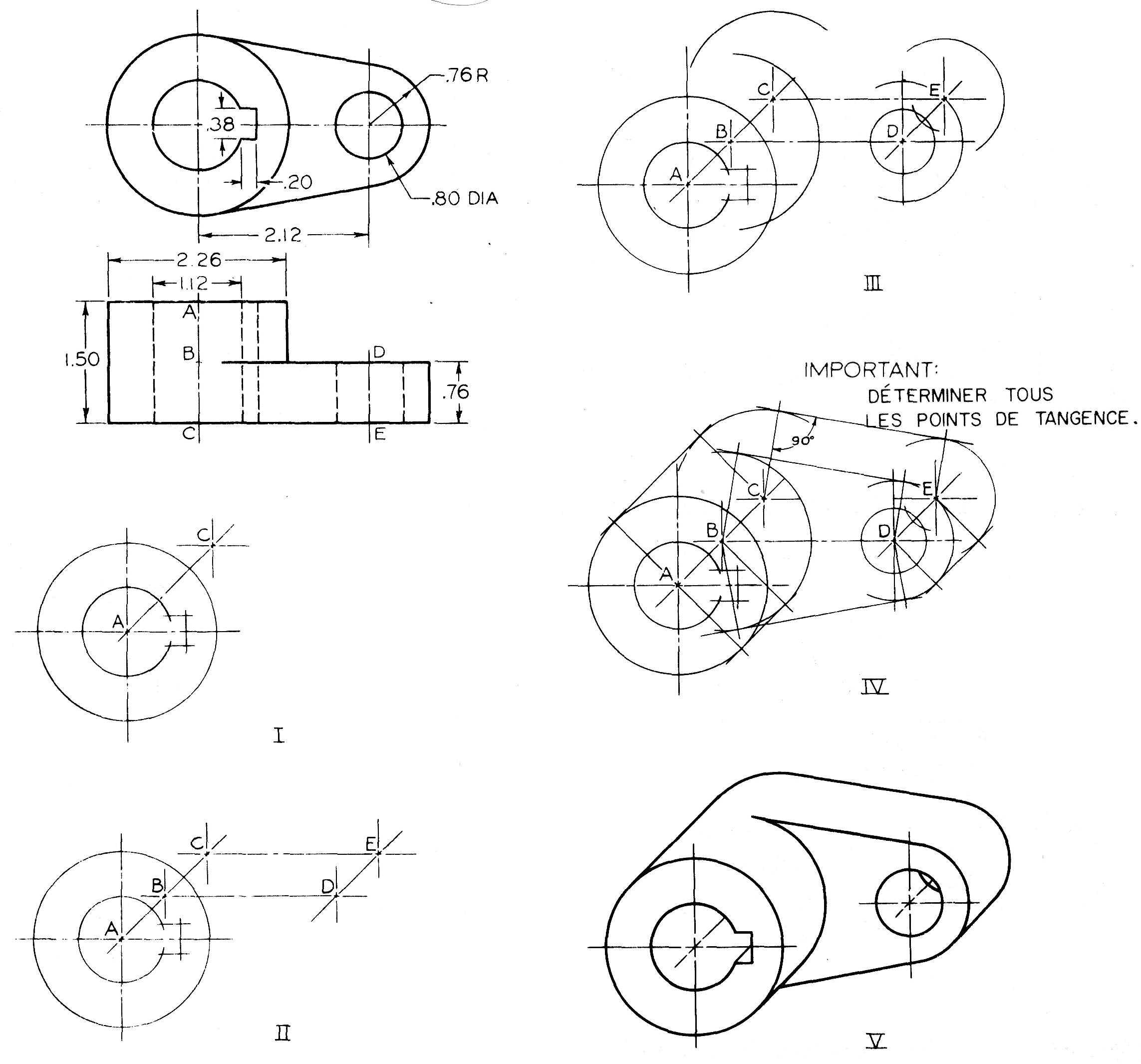

Figure 17.13
Tracé d'une perspective oblique — Méthode de la charpente

Dans de tels cas, on choisit la face qui présente le plus de lignes circulaires comme la vue frontale, ce qui simplifie la construction, car ces lignes apparaîtront en vraie forme. On peut alors les tracer à l'aide du compas.

Il est important de déterminer tous les points de tangence (voir l'étape IV), surtout lorsque le dessin doit être repassé à l'encre. Révisez les sections dans Tracés géométriques pour la détermination des points de tangence.
