Figuration du modelé

L'effet de l'éclairage peut être utilisé avantageusement pour faire mieux ressortir la forme des objets et pour embellir des dessins publicitaires, des dessins de brevet et des perspectives industrielles. Cependant, on ne figure pas le modelé sur les dessins de fabrication.

Étant donné que, dans l'industrie,, un dessin en perspective sert à représenter clairement la forme d'un objet et non pas à fournir une illustration artistique, la figuration du modelé doit être simple.

Quelques types courants de figuration du modelé sont illustrés à la figure 18.26.

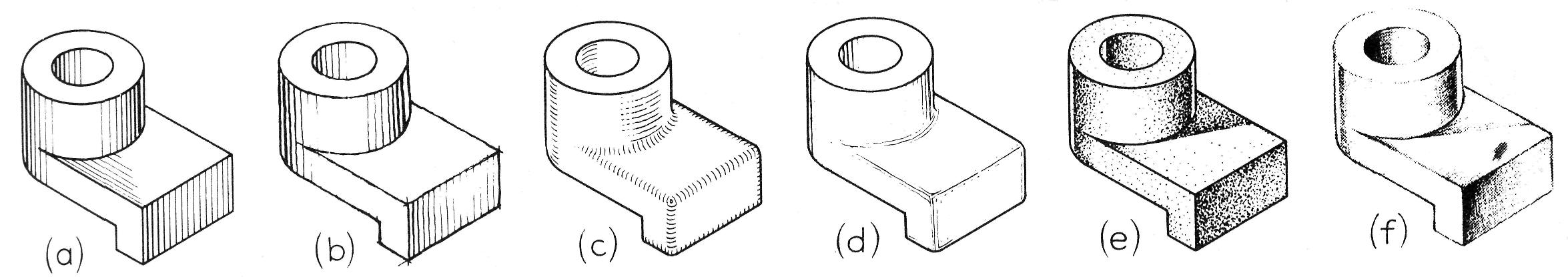

Figure 18.26
Méthodes de figuration du modelé

On utilise des traits au plomb ou à l'encre, exécutés aux instruments (a) ou à main levée (b). Deux méthodes de représentation des congés et des arrondis sont fournies en (c) et en (d), alors qu'en (e), le modelé est représenté par des pointillés et en (f), par demi-teinte. Le modelé exécuté au plomb sur du papier calque peut être reproduit de façon satisfaisante soit par tirage diazo soit par tirage au bleu.

Les figures 18.27 et 18.28 fournissent quelques exemples de la figuration du modelé dans les documents de vente.

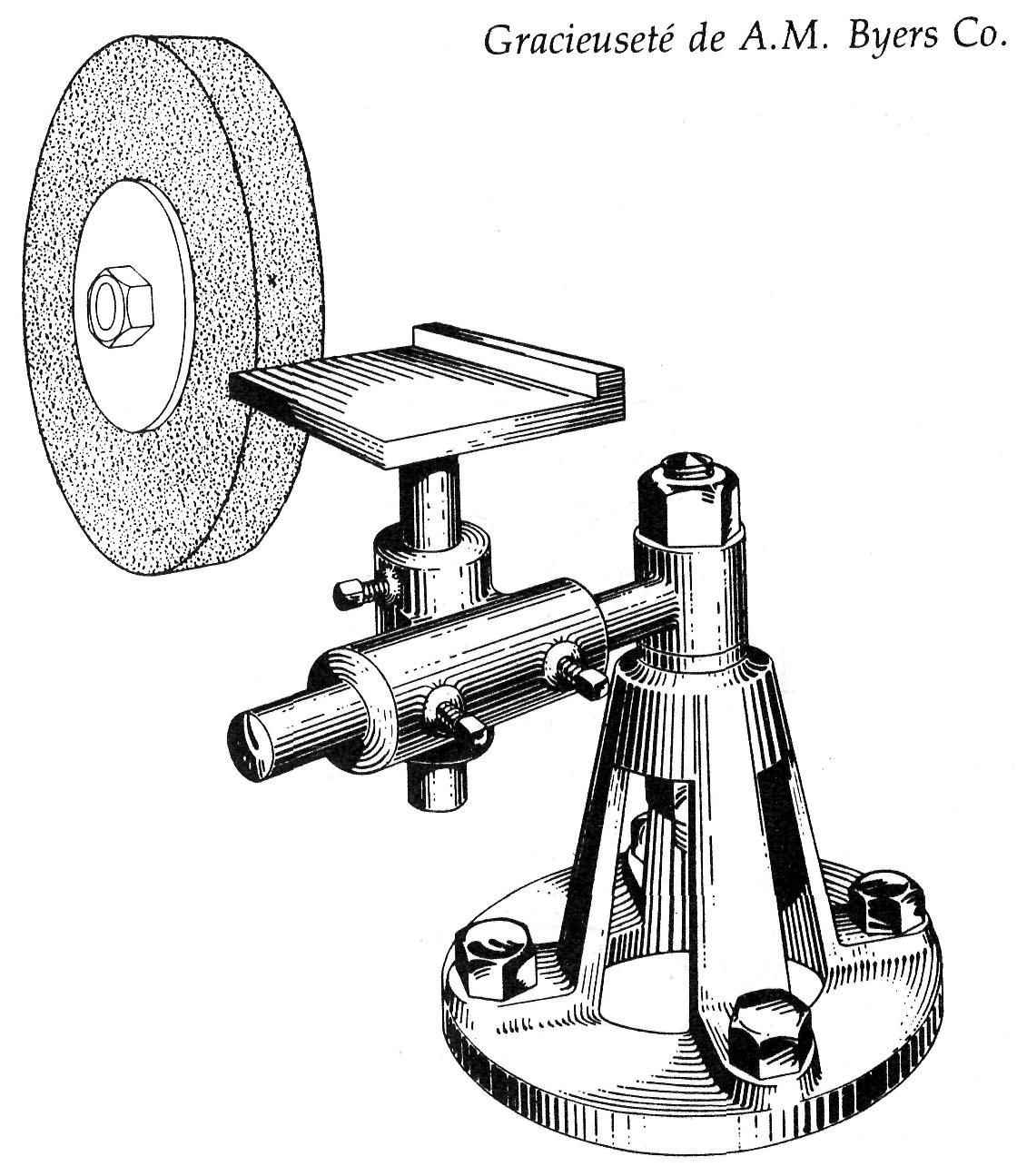

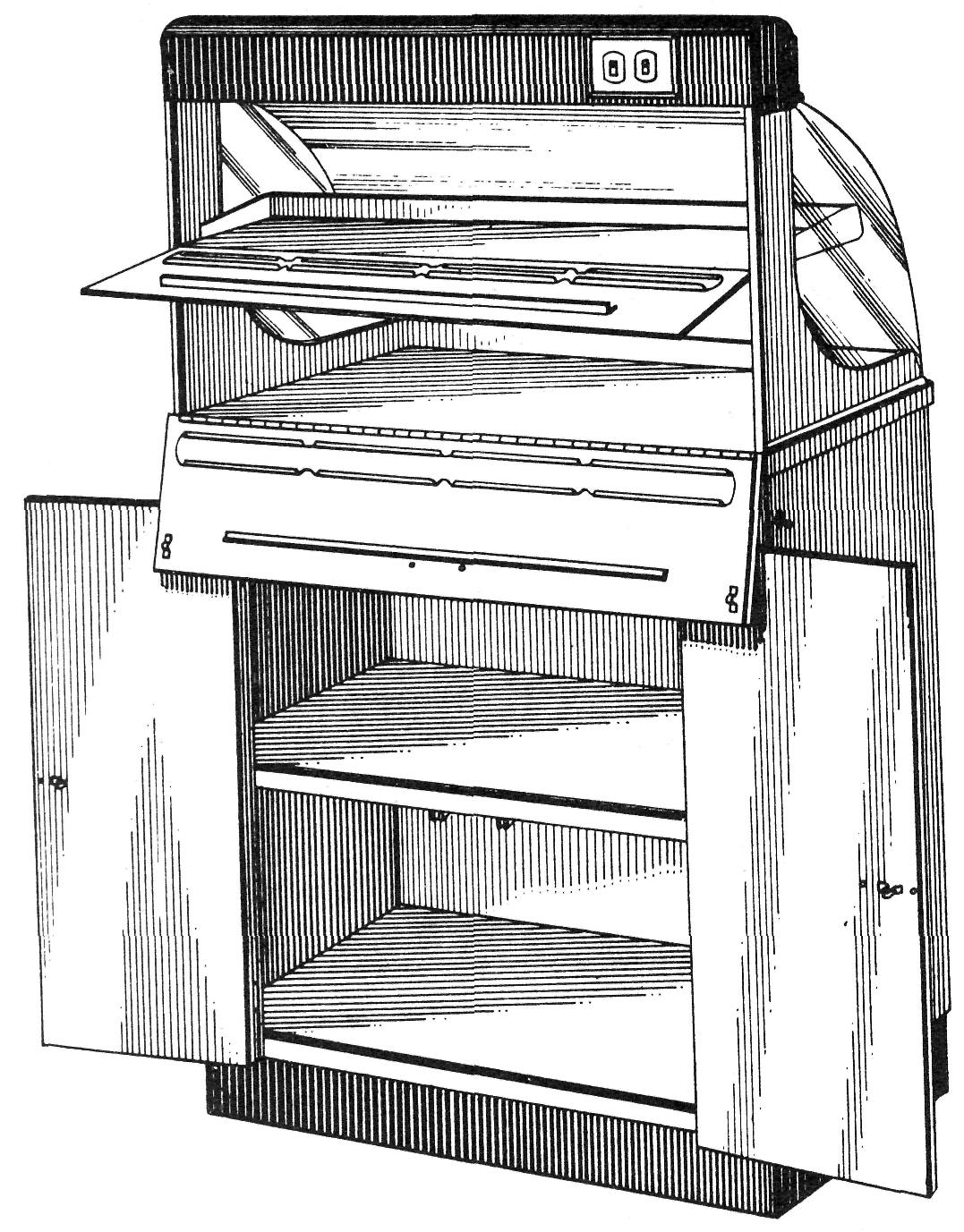

Figure 18.27 Modelé des surfaces appliqué à la perspective d'un présentoir	Figure 18.28 Modelé des surfaces appliqué au dessin d'un support ajustable
