Perspective à deux points de fuite

Dans une perspective à deux points de fuite, ou perspective angulaire, l'objet est placé de telle manière qu'un ensemble de ses arêtes parallèles soit vertical alors que les deux autres ensembles sont obliques par rapport au plan de l'image.

Chacune des arêtes de ces deux ensembles converge vers un point de fuite. Ce type de perspective est le plus populaire et la méthode de construction est exposée à la section Construction d'une perspective à deux points de fuite. Il convient particulièrement aux illustrations des édifices en architecture et des grands ouvrages de travaux publics, tels que les ponts et les barrages.

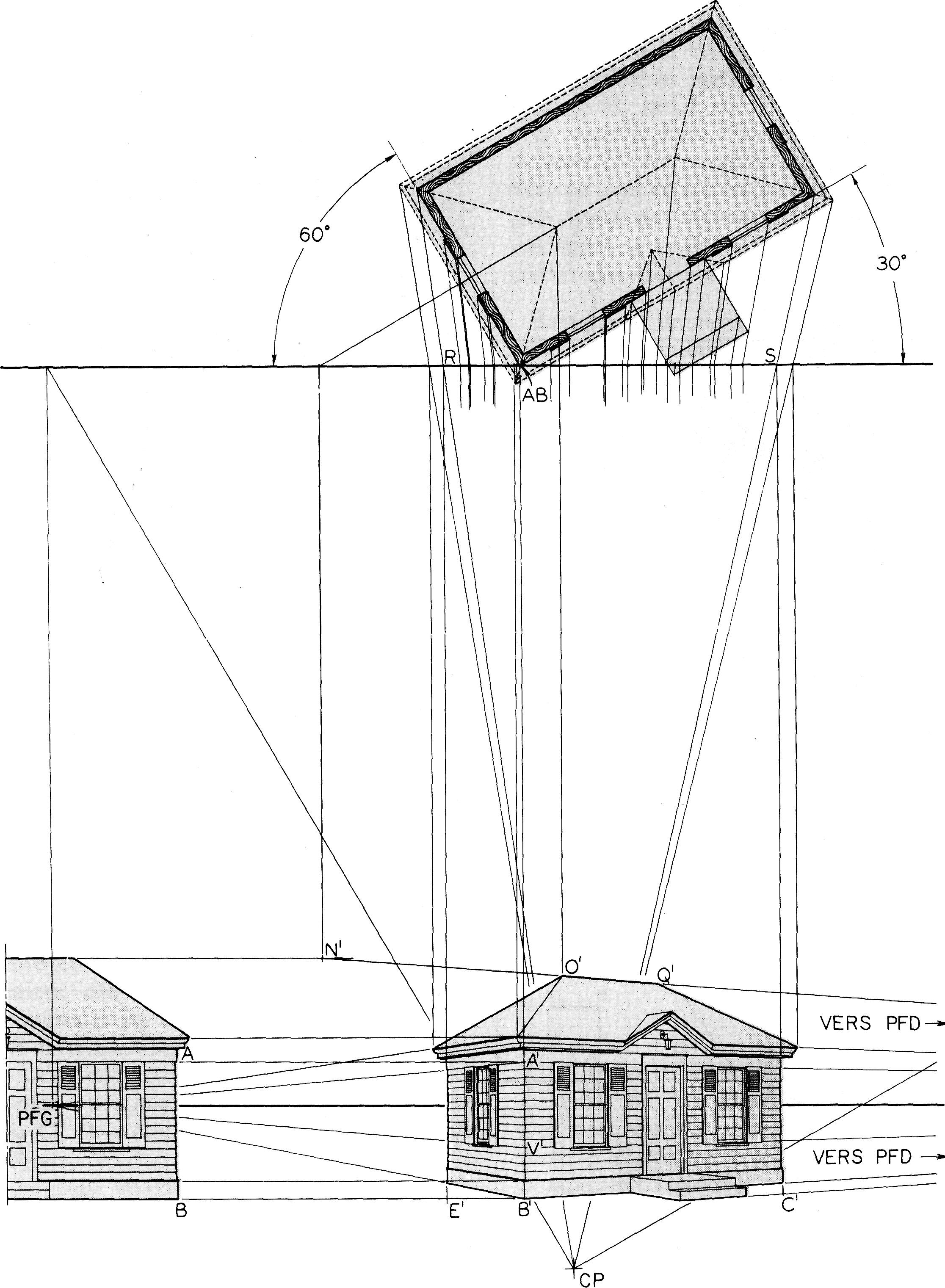

La figure 18.12 illustre une perspective angulaire d'une petite maison.

Figure 18.12
Perspective à deux points de fuite

Il est de pratique courante (1) de placer une arête verticale de l'objet sur le plan de l'image PP, ce qui permet d'y rapporter directement les mesures verticales, et (2) de placer l'objet de telle façon que ses faces font des angles différents avec PP, par exemple, une face à 30° et l'autre à 60°.

Dans la pratique, on a en main habituellement un jeu complet de projections orthogonales, de sorte qu'on peut fixer la vue en plan et la vue en élévation à leurs positions pour construire la perspective, après quoi on les enlève.
