Problèmes de perspectives d'observation

Les problèmes représentés aux figures 18.29 à 18.33 sont destinés à être résolus sur des feuilles de format A3 ou de format B. Les étudiants ajoutent le cartouche en bas du cadre selon les instructions du professeur.

Pour les problèmes illustrés à la figure 18.33, ils doivent déterminer eux-mêmes la disposition appropriée sur la feuille de dessin pour produire la perspective la plus efficace de chaque objet.

Pour les problèmes de la figure 18.34, les étudiants doivent choisir eux-mêmes les formats de papier et les échelles nécessaires.

Plusieurs problèmes supplémentaires peuvent être choisis parmi ceux qui sont donnés à la fin des sections Projection Axonométrique et Projection Oblique.

Dessinez les vues et la perspective d'observation. Omettez les cotes. Utilisez les feuilles de formats A3 ou B.

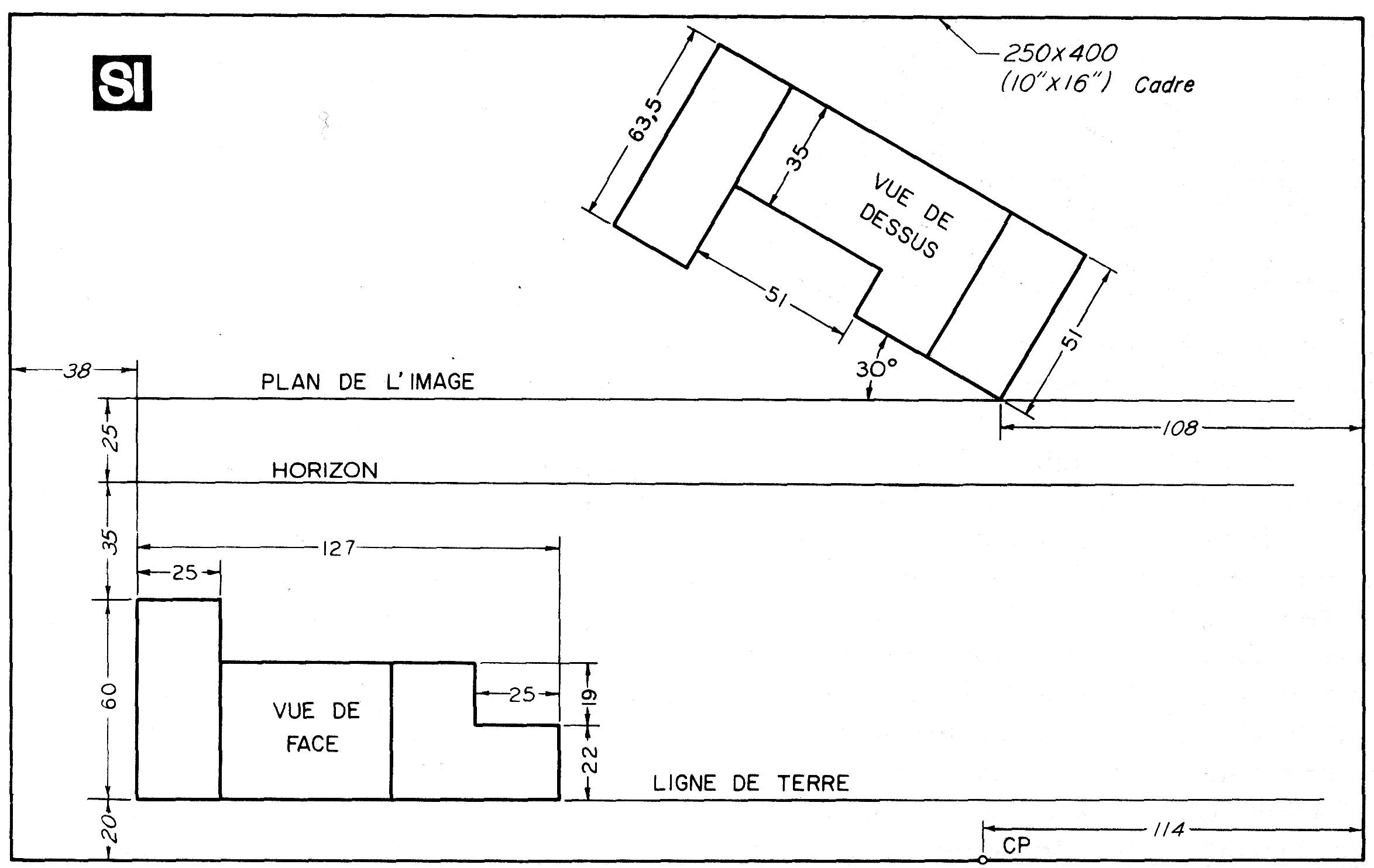

Figure 18.29

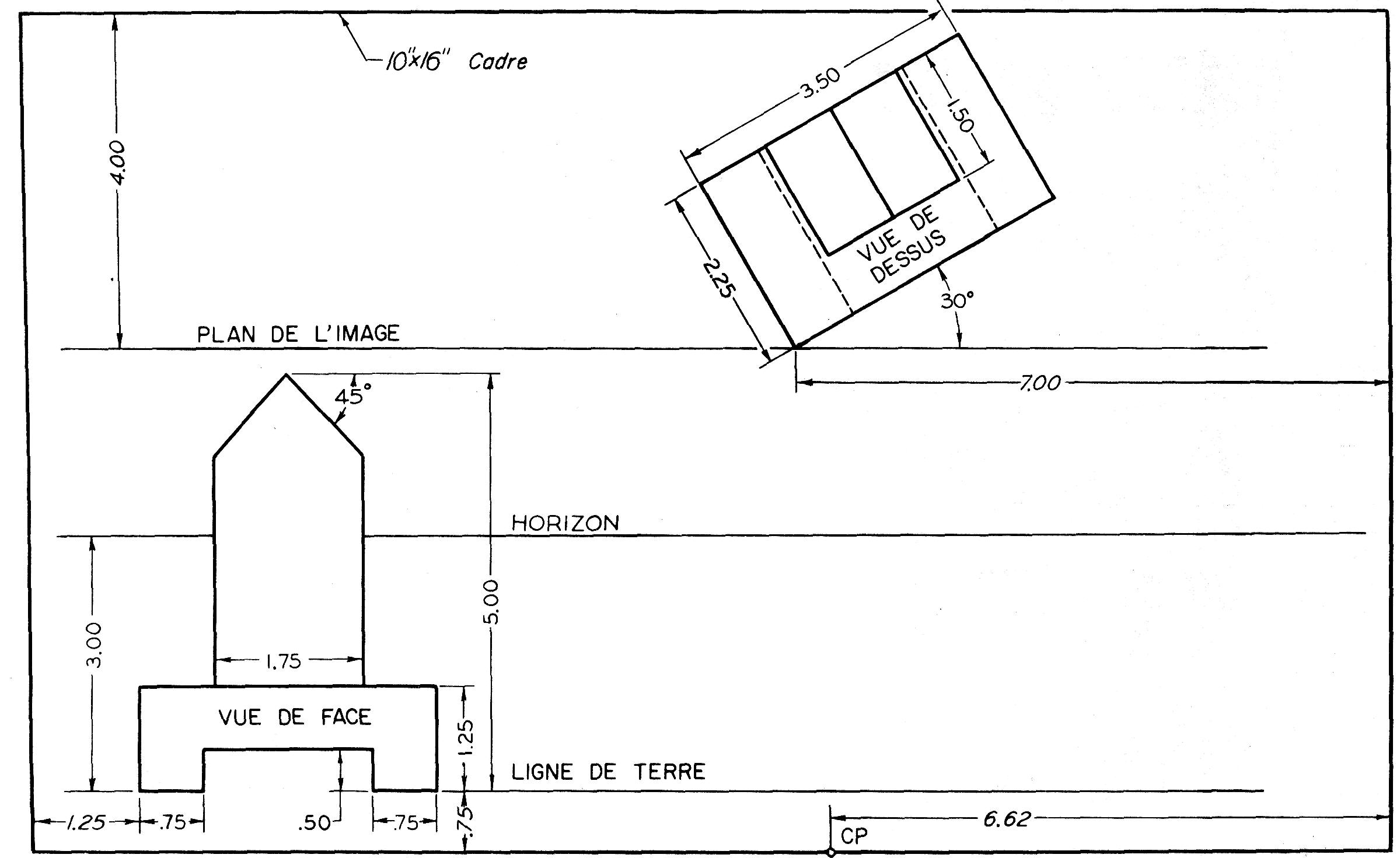

Figure 18.30

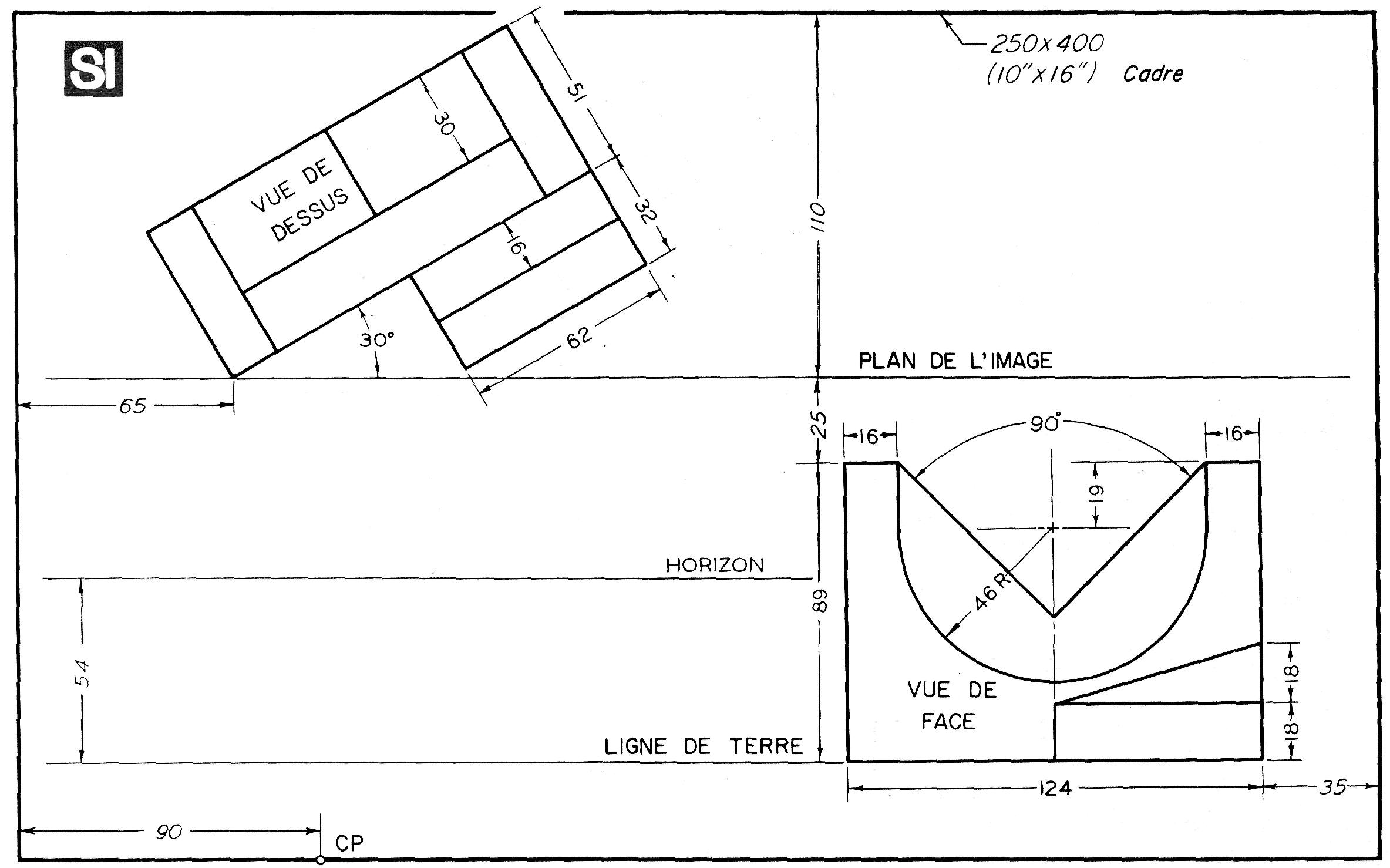

Figure 18.31

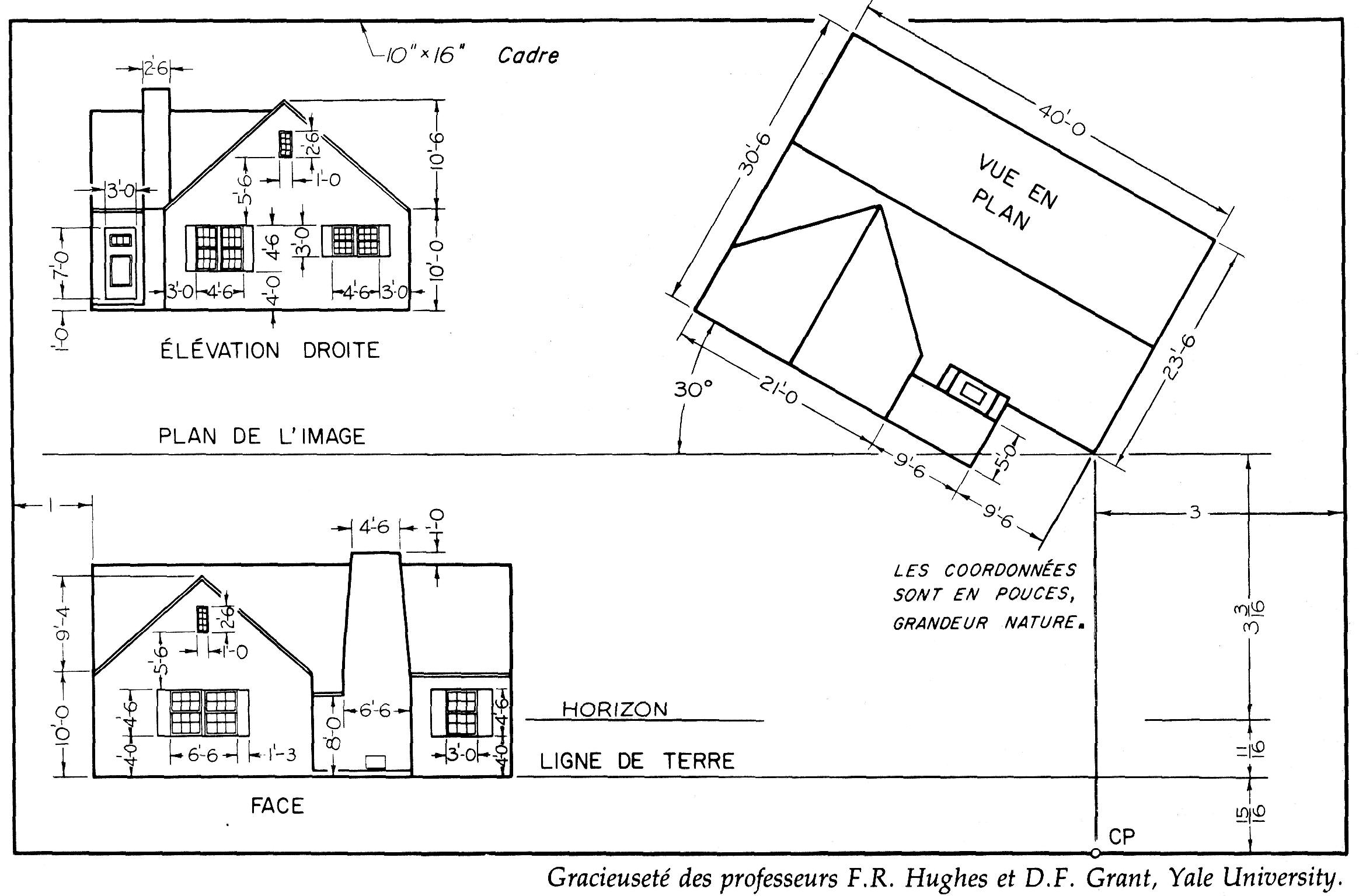

Figure 18.32

Dessinez les vues de côté ou de face, en plan et la perspective d'observation des objets donnés. Omettez les cotes. Utilisez les feuilles de formats A3 ou B.

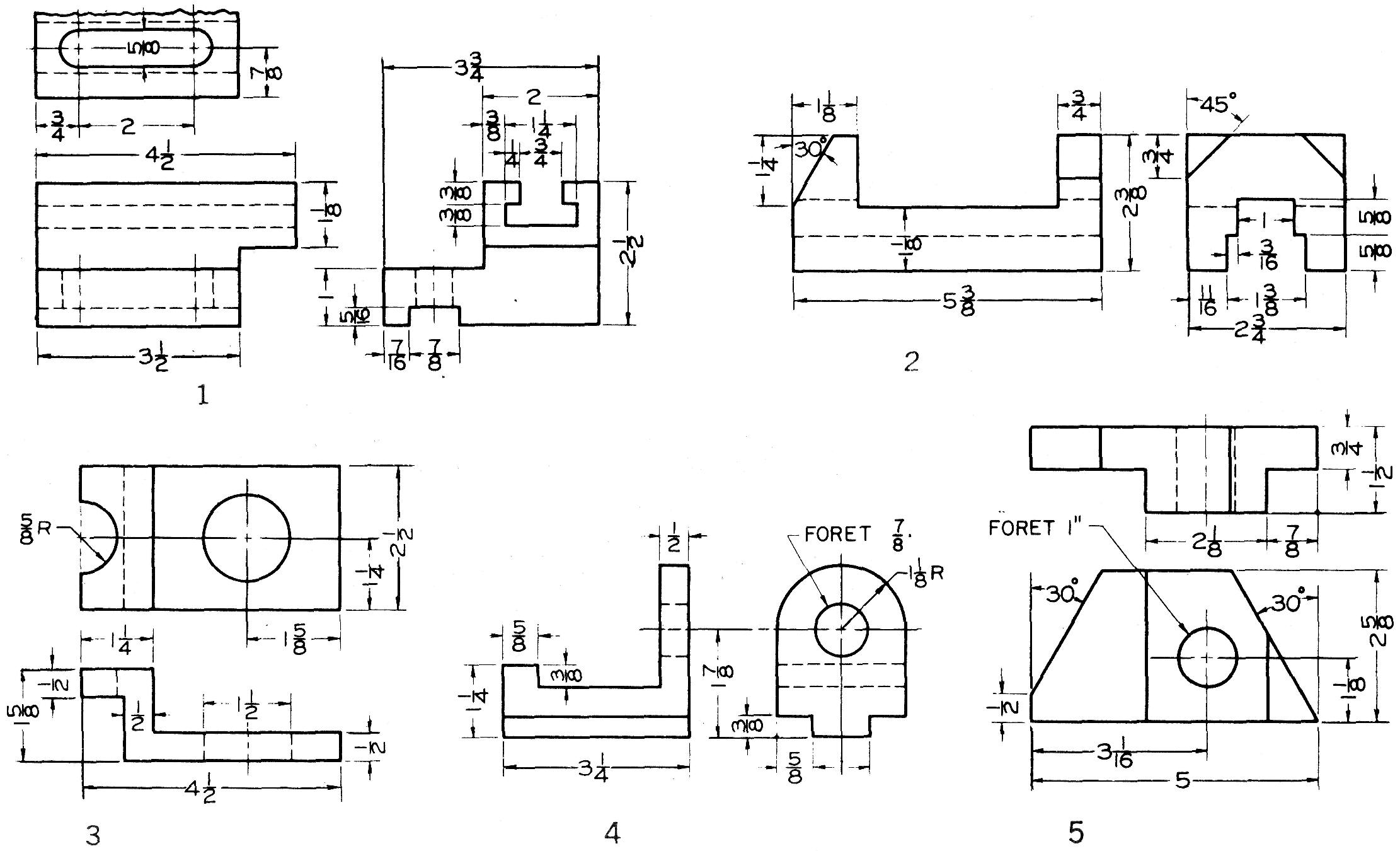

Figure 18.33

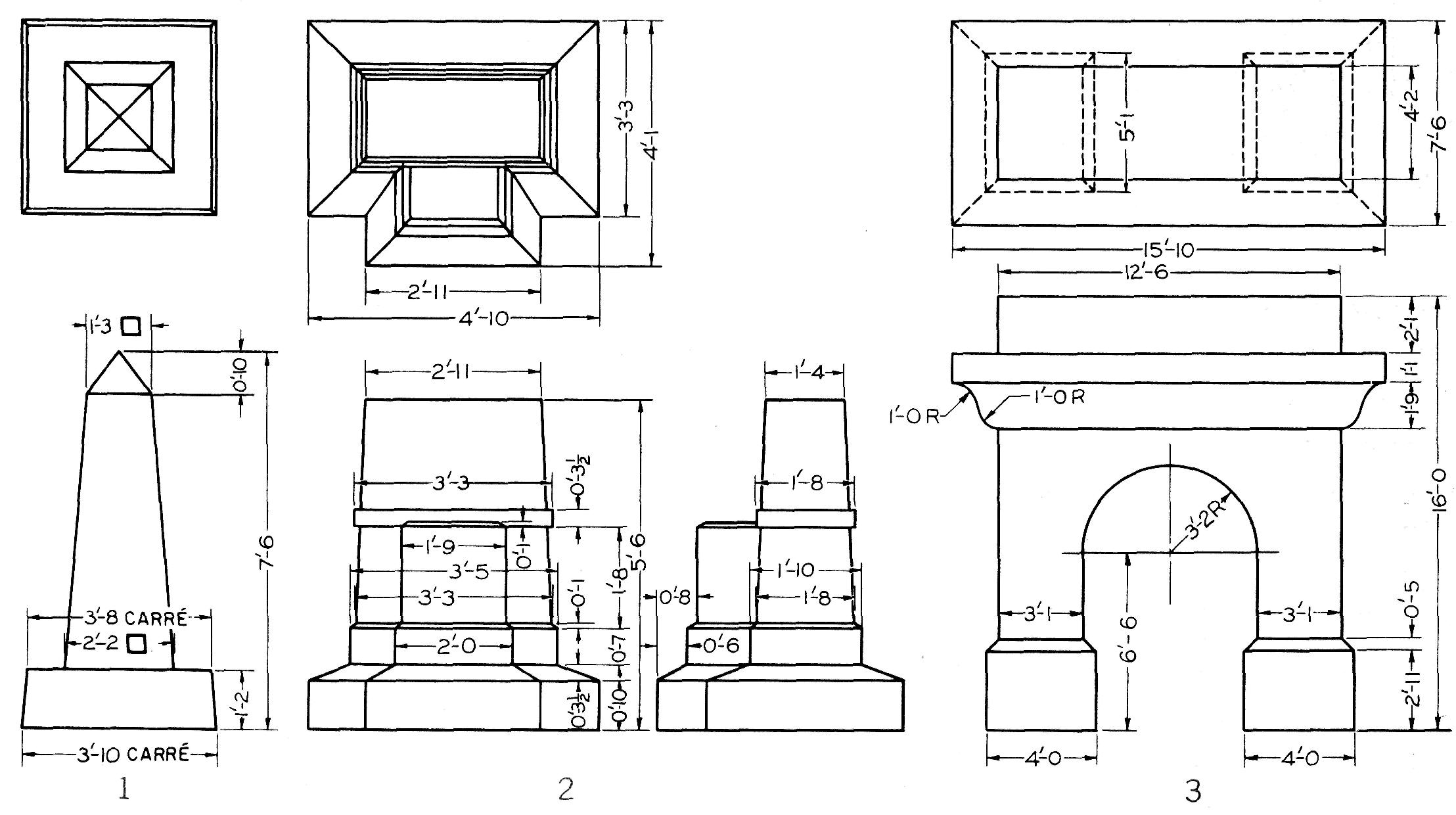

Figure 18.34
