Cercles et courbes en perspective d'observation

Si un cercle est parallèle au plan de l'image PP, sa perspective est un cercle, s'il est oblique à PP, sa perspective peut être une des coniques qui est définie par l'intersection entre le plan PP et le cône, dont la base est le cercle donné et dont le sommet est CP.

Mais, étant donné que « l'axe » du cône doit être à peu près perpendiculaire au plan de l'image PP, la perspective cherchée est habituellement une ellipse.

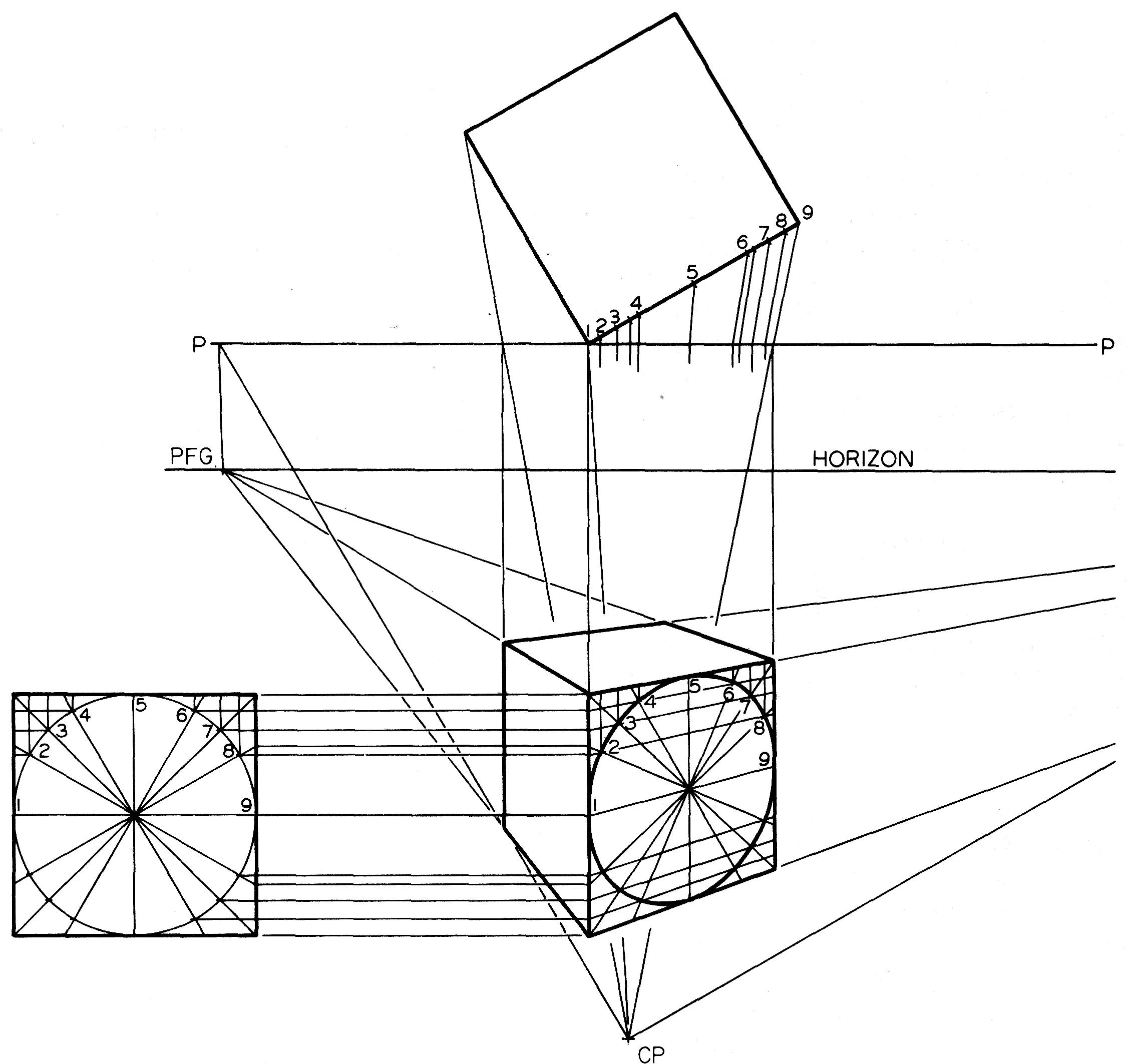

Celle-ci peut être tracée à l'aide des lignes coupant le cercle, comme l'illustre la figure 18.20.

Figure 18.20
Cercles en perspective d'observation

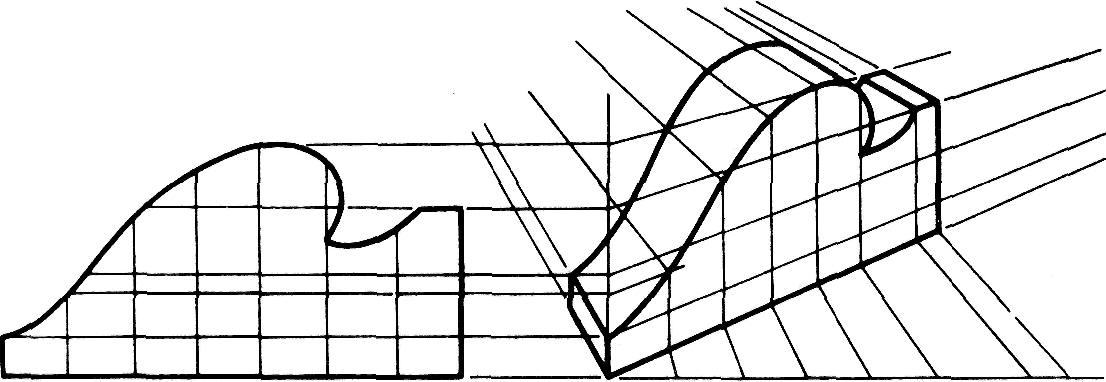

Les équerres à 45° et à 30° sont utiles pour tracer les lignes radiales dans la vue de gauche. Une méthode commode pour construire la perspective d'une courbe plane est représentée à la figure 18.21.

Figure 18.21
Courbes en perspective d'observation
