Emplacement du plan de l'image

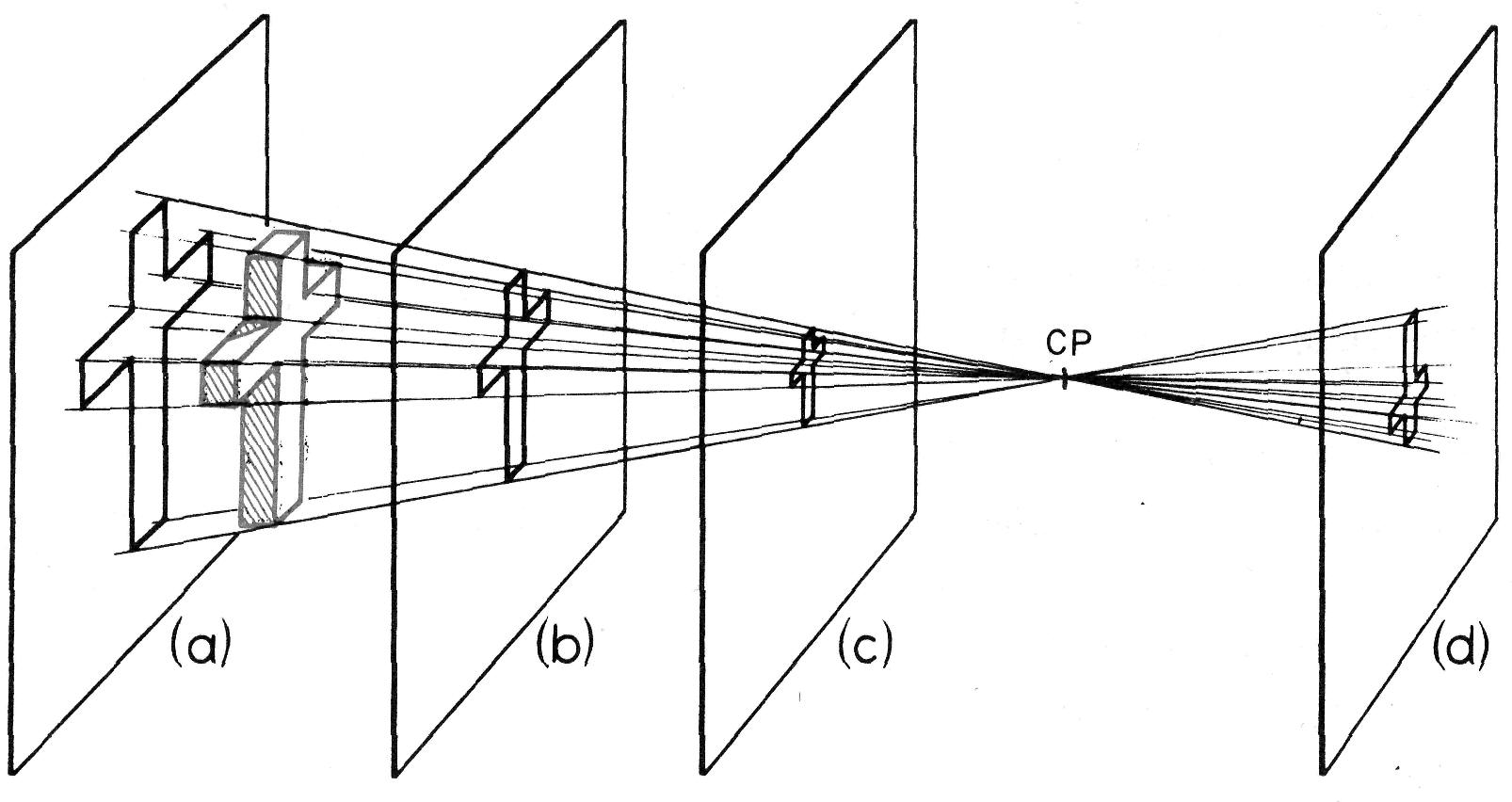

En général, le plan de l'image est placé devant l'objet (figures 18.7.b et 18.7.c).

Figure 18.7
Emplacement du plan de l'image

Néanmoins, il peut être derrière l'objet (figure 18.7.a) ou même derrière le centre de projection (figure 18.7.d).

Dans ce dernier cas, la perspective devient inversée, comme l'image enregistrée sur la pellicule d'un appareil photographique. Plus le plan de l'image est loin devant l'objet, plus petite est la perspective obtenue. La distance sera donc choisie en fonction de la grandeur voulue de la perspective. En pratique, on place le plan de l'image confondu avec le coin avant de l'objet (figure 18.12 section Perspective à deux points de fuite.), ce qui facilite le report des mesures verticales.
