Tolérances des dimensions angulaires

Les prescriptions admises pour l'indication des tolérances des dimensions linéaires (section Inscription des tolérances dimensionnelles) sont également applicables aux dimensions angulaires (figure 12.23).


Figure 12.23
Tolérances des dimensions angulaires

La zone de tolérance s'élargit ainsi graduellement à partir du sommet de l'angle. On utilise fréquemment des calibres pour vérifier les dimensions angulaires.

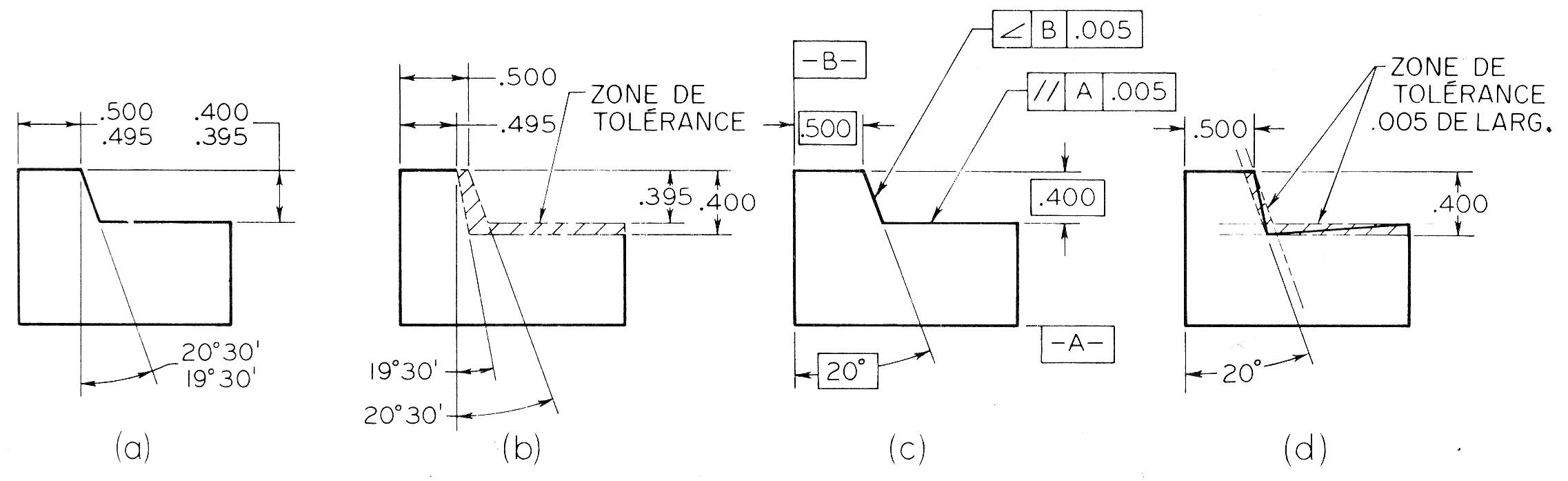

Si une surface inclinée est déterminée par une dimension linéaire et par une dimension angulaire (figure 12.24.a), elle doit se trouver à l'intérieur de la zone de tolérance indiquée en (b).


Figure 12.24
Zone de tolérance angulaire

Cette méthode de tolérancement donne donc lieu à une accumulation de tolérances. Afin de l'éviter, on recommande la méthode de tolérancement par angle nominal, telle qu'elle est illustrée en (c). L'angle est coté par sa valeur nominale (cote encadrée), la zone de tolérance qui en résulte est définie par deux plans parallèles, et ceci conduit à un meilleur contrôle de l'angle (d).
