Problèmes sur les projections à vues multiples
Série 3
Pour le figures ci-dessus, dessinez, aux instruments ou à main levée, les vues nécessaires à la représentation complète de chaque pièce. Utilisez la disposition A-3 ou la disposition A4-3 (modifiée). Si les cotations sont exigées, écrivez les cotes mal placées aux meilleurs endroits possibles.
Figure 6.69 Guide de châssis | Figure 6.70 Mâchoire de mandrin |
Figure 6.71 Console de gond | Figure 6.72 Porte-outil |
Figure 6.73 Base de levier | Figure 6.74 Butée |

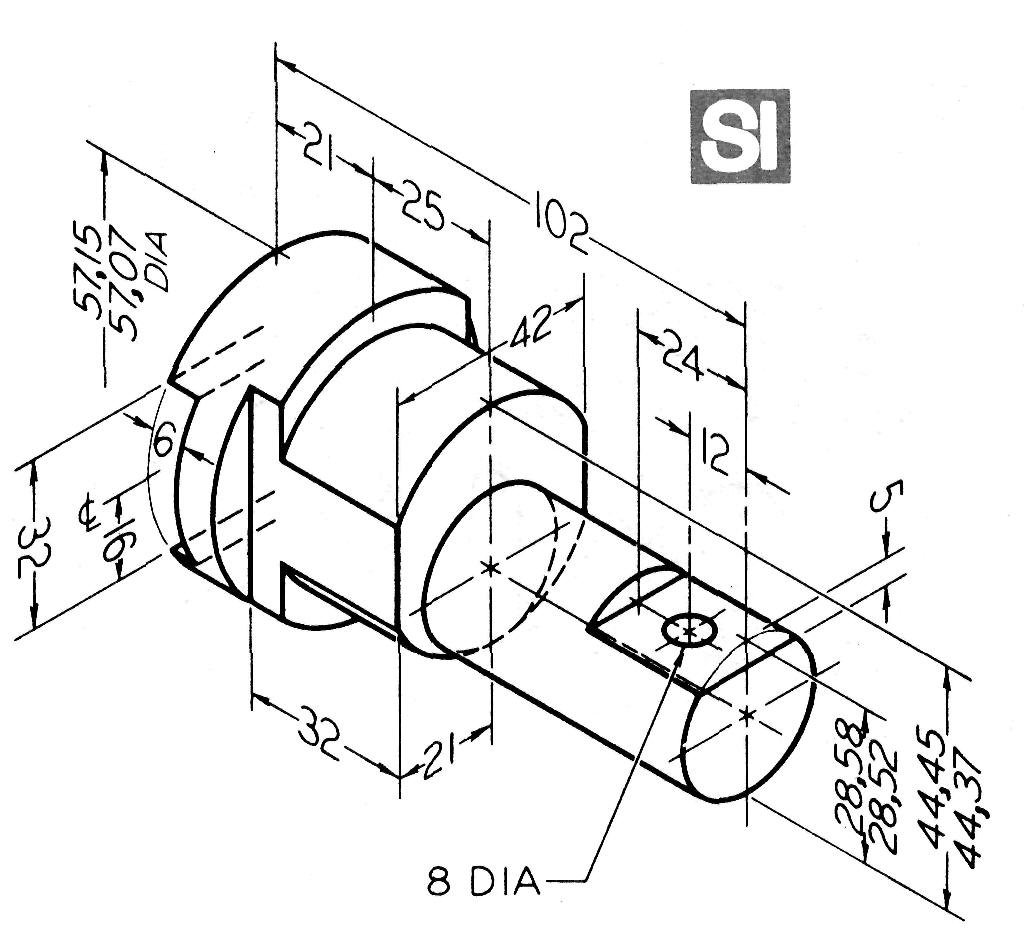

Figure 6.75 Came | Figure 6.76 Axe excentrique |
Figure 6.77 Gond | Figure 6.78 Palier |
Figure 6.79 Moyeu de levier | Figure 6.80 Bras de vibrateur |
Figure 6.81 Levier d'embrayage | Figure 6.82 Support de palier |
Figure 6.83 Porte-outil | Figure 6.84 Bloc de commande |
