Zones contiguës dans une vue

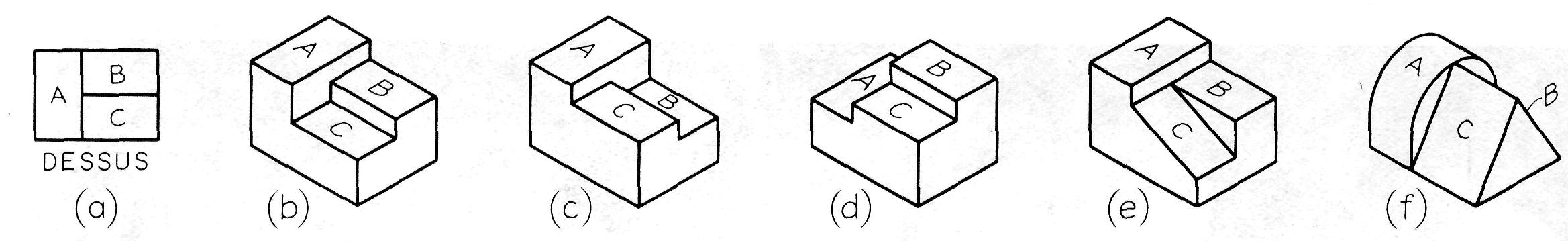

La figure 6.21.a représente la vue de dessus d'un objet.


Figure 6.21
Zones contiguës.

Elle est composée de trois zones contiguës, A, B et C. Ces zones doivent obligatoirement représenter des surfaces qui ne se trouvent pas sur le même plan.

Les figures (b) à (f) illustrent quelques possibilités des positions relatives et des formes de ces surfaces. Le même raisonnement s'applique évidemment aux autres vues, de telle sorte qu'une vue en projection orthogonale peut prêter à plusieurs interprétations possibles. Il est alors nécessaire de considérer d'autres vues pour en arriver à l'interprétation juste.
