Construction inversée

Pour compléter les vues usuelles, il est souvent nécessaire de construire d'abord une vue auxiliaire.

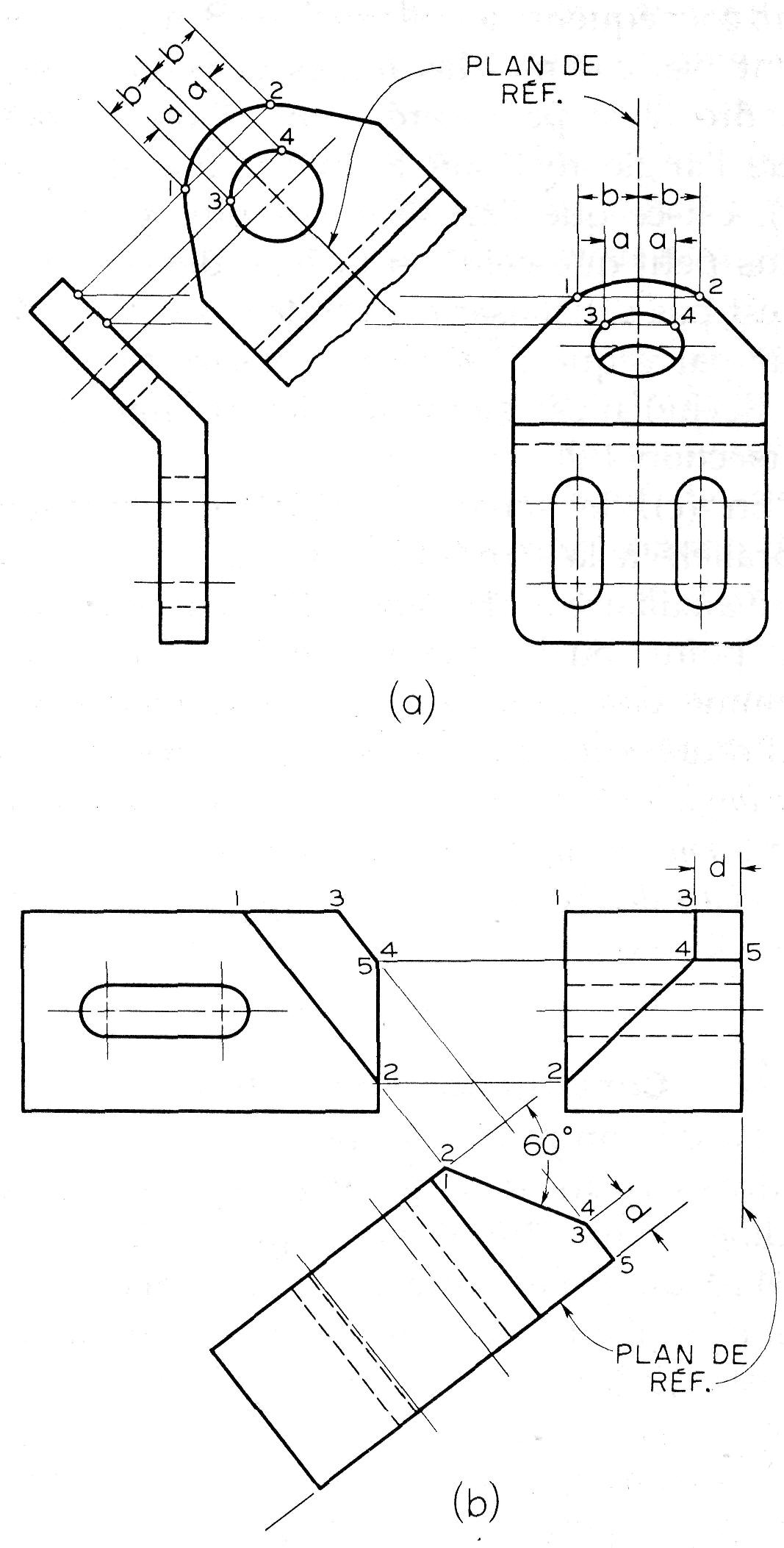

Par exemple, à la figure 8.13.3, la partie supérieure de la vue de droite ne peut pas être construite avant que la vue auxiliaire ne soit dessinée.

Figure 8.13
Construction inversée.

Les points placés sur les courbes seront reprojetés ensuite vers la vue de face, comme l'illustre la figure.

En (b), l'angle de 60° et l'emplacement de la ligne 1 -2 dans la vue de face sont donnés.

Pour situer la ligne 3-4 dans la vue de face, ainsi que les lignes 2-4, 3-4 et 4-5 dans la vue de profil, il faut d'abord construire l'angle de 60° dans la vue auxiliaire et le projeter dans les vues de face et de profil.
