Vraie longueur d'une ligne — Méthode de la vue auxiliaire

Une ligne apparaît en vraie longueur lorsqu'elle est projetée dans un plan de projection qui lui est parallèle.

A la figure 8.20, il faut établir la vraie longueur du chevron d'arête 1-2, à l'aide d'une vue auxiliaire en profondeur.

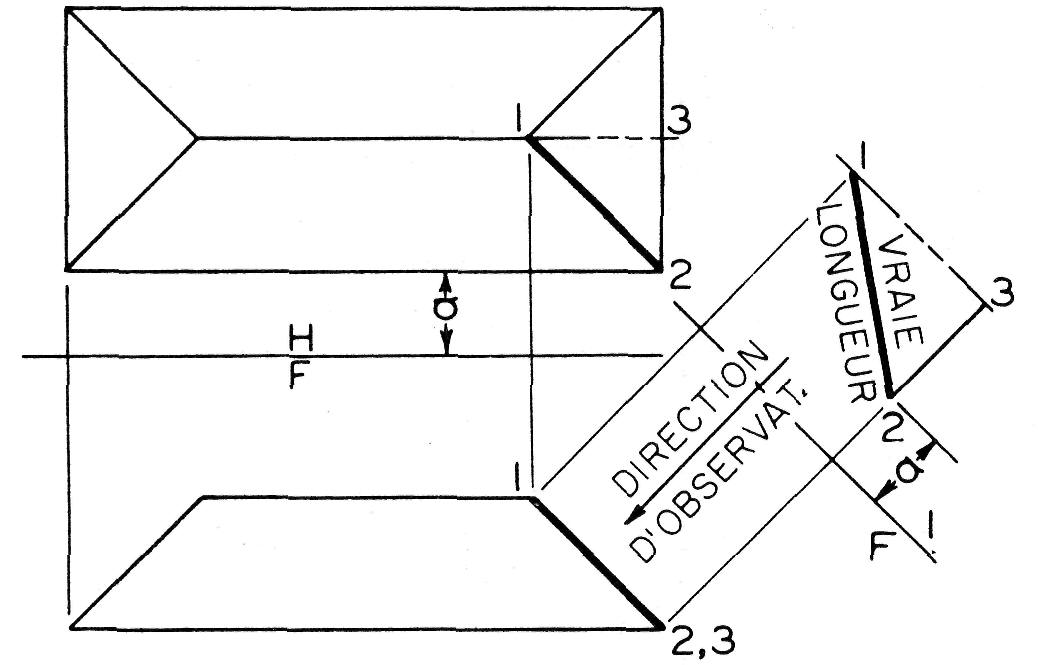

Figure 8.20
Établissement de la vraie longueur d'une droite à l'aide d'une vue auxiliaire.

I. Supposez une flèche perpendiculaire à 1 -2 (vue de face), qui indique le sens d'observation et placez la charnière H/F, comme l'illustre la figure.

II. Tracez la charnière F/1 perpendiculaire à la flèche et à une distance commode de 1-2 (vue de face) et projetez, vers elle, les points 1 et 3.

III. Reportez les points 1 et 2 dans la vue auxiliaire à la même distance de la charnière que celle dans la vue de dessus. Le triangle 1-2-3 dans la vue auxiliaire représente la vraie grandeur de la partie 1 -2-3 du toit, et la distance 1-2 dans la vue auxiliaire est la vraie longueur du chevron d'arête 1-2.

Pour déterminer la vraie longueur d'une ligne par la méthode de rotation, référez-vous à la section Rotation.
