Vues auxiliaires en hauteur

Il existe un nombre infini de plans auxiliaires qui sont perpendiculaires et reliés au plan de projection horizontal (H). La figure 8.8.a en illustre plusieurs.

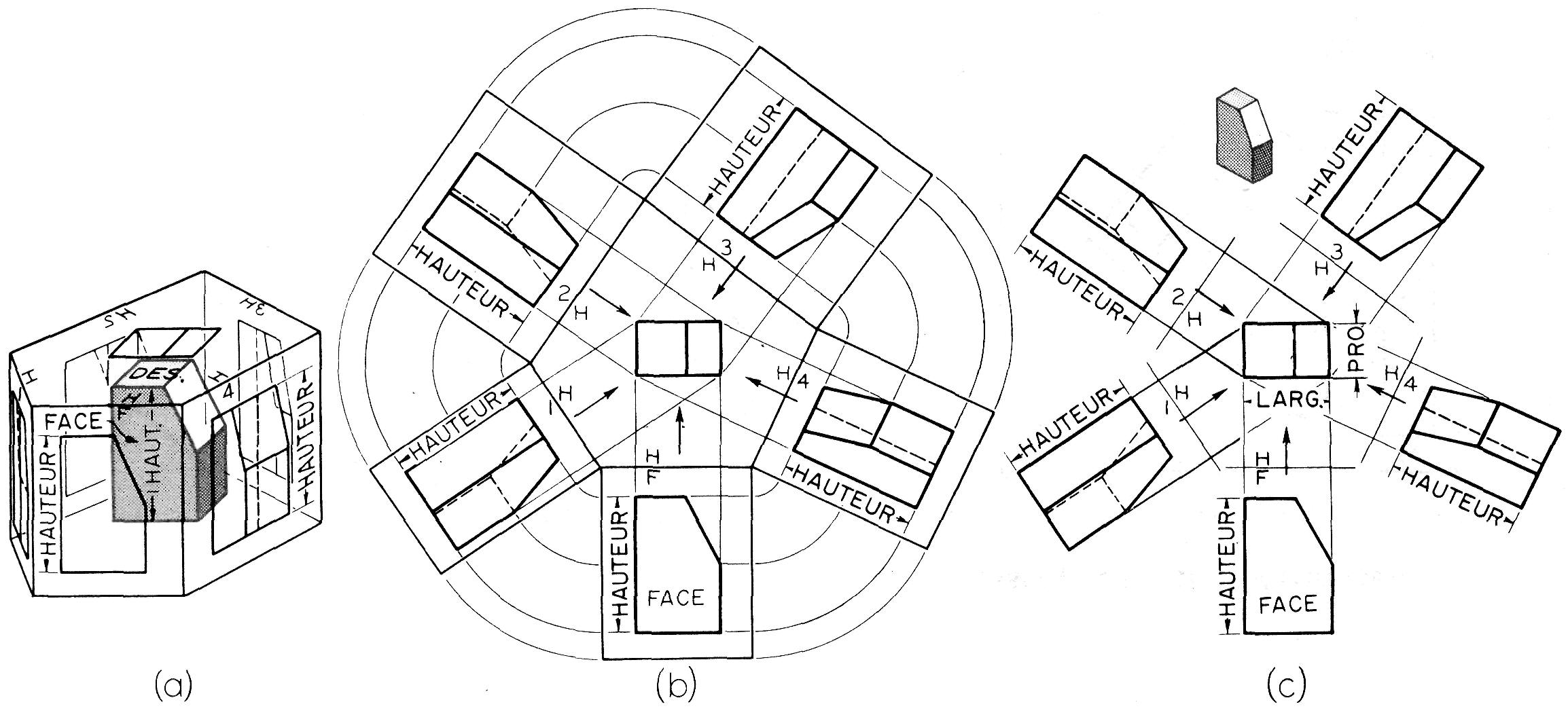

Figure 8.8
Vues auxiliaires en hauteur.

La vue de face et toutes les vues auxiliaires représentent la dimension principale, la hauteur. Donc, toutes ces vues auxiliaires sont des vues auxiliaires en hauteur.

Les plans de projection déployés sont illustrés en (b) et le dessin complet est illustré en (c), sans le contour des plans de projection.

Toutes les lignes de référence sont perpendiculaires aux lignes de rappel correspondantes et toutes les dimensions de hauteur sont mesurées, dans chaque vue, parallèlement aux lignes de rappel.

Notez que, dans la vue d'où proviennent les projections, c'est-à-dire la vue de dessus, la seule dimension non représentée est la hauteur.
