Construction des obliques

Toutes les droites obliques, faisant des angles de 15°, de 30°, de 45°, de 60°, de 75° ou de 90° avec l'horizontale, peuvent être tracées avec les équerres, comme l'illustre la figure 2.26. Dans cette figure, on remarque deux éléments essentiels: un côté de l'équerre s'appuie toujours sur le té et le sens, suivant lequel les obliques doivent être tracées, est indiqué par une flèche. A la moitié gauche, le tracé se fait vers le centre tandis qu'à droite, le tracé se fait du centre vers l'extérieur.

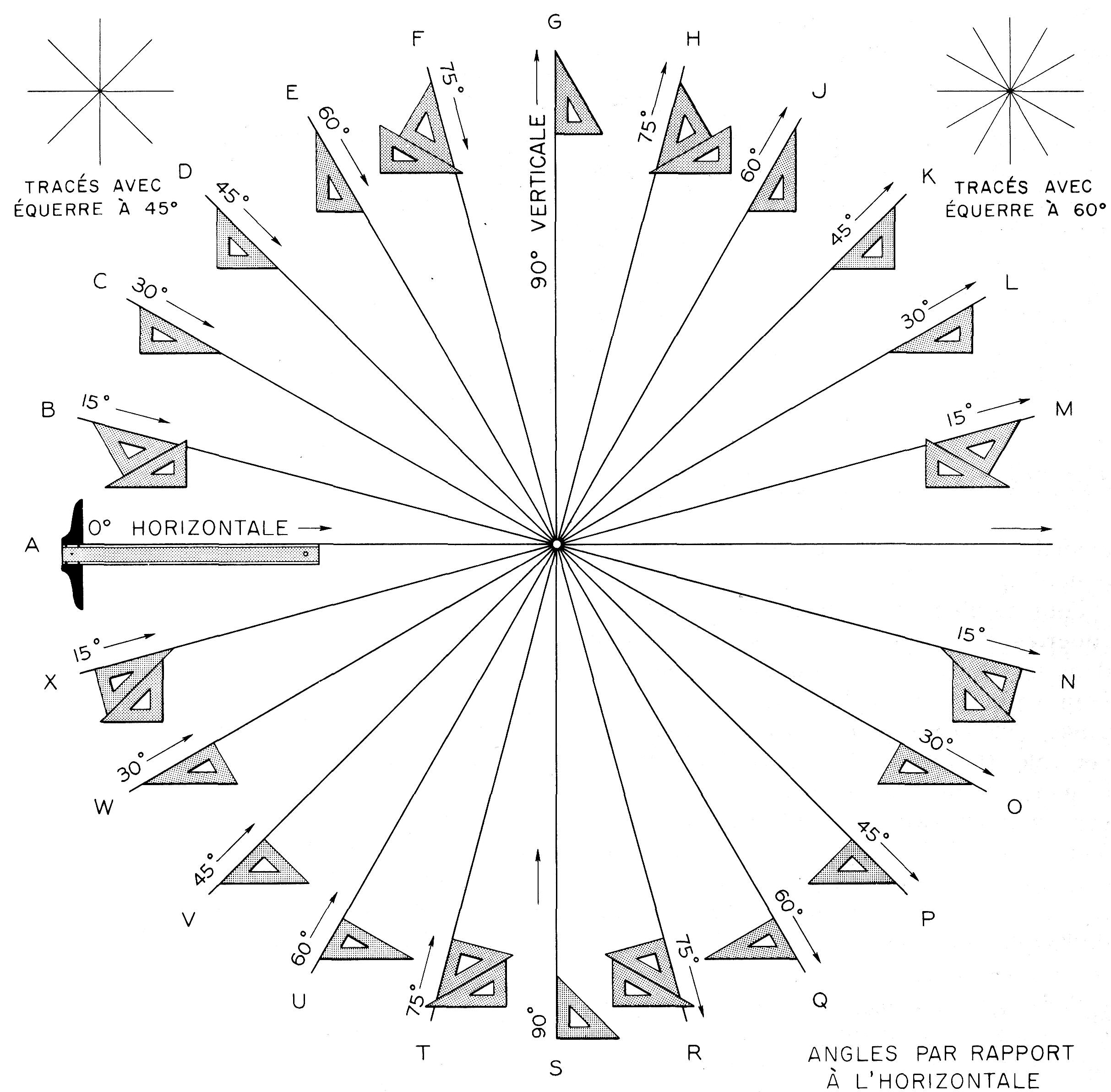

Figure 2.26
Positions relatives des équerres
