Calcule de la Fréquence Astable du Timer 555

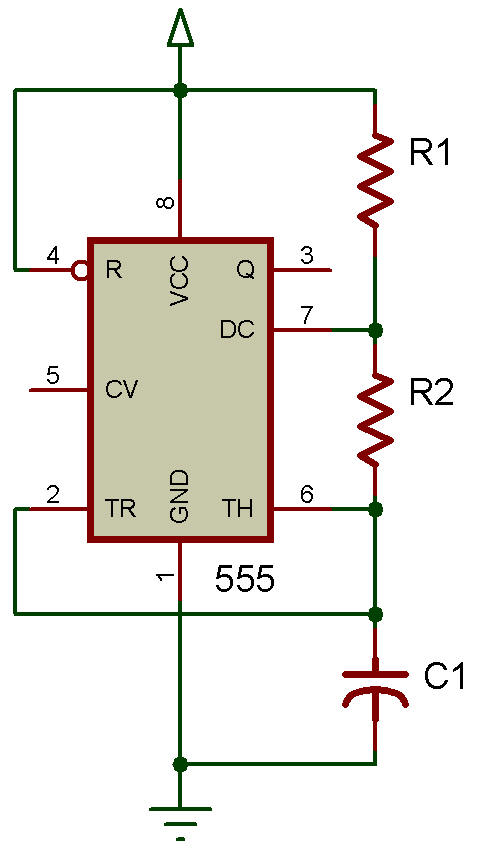

Astable

Limites

zone de fréquence Résistance pour (R1 + 2*R2) Condensateur
0.1Hz, 100kHz 1k-ohm, 10M-ohm 1nF, 100uF

T = 0.694 × (R1 + 2R2) x C1   et  f = 1,44/((R1+ 2R2) x C1)

f = 1/T    T = 1/f

R2 doit être plus grand ou égale à R1

Les durées de phase haute (T1) et basse (T0) peuvent être calculées à l'aide des formules ci-dessous.

Notez que la période correspond à la somme des durées de phase haute et basse.

T1 = 0.694 (R1 + R2)C1

T0 = 0.694R2C1

Duty Cycle (DC) = Tp / T         Mark Space = Tp/Tn

T = Tp + Ts

Tp = Positibe time (high)

Tn = Négative time (low)



Tp = 0.693 × (R1 + R2) × C1

Tn  = 0.693 × R2 × C1



R2 kΩ R1 kΩ
10 1   Mili Seconde
C1 uF f  kHz T High T Low T DC Ms 1/T
0,001 68,571429 0,008 0,007 0,014553 52,4 1,10 68,71
0,005 13,714286 0,038 0,035 0,072765 52,4 1,10 13,74
0,01 6,857143 0,076 0,069 0,14553 52,4 1,10 6,87
0,05 1,371429 0,381 0,347 0,72765 52,4 1,10 1,37
0,1 0,685714 0,762 0,693 1,4553 52,4 1,10 0,69
100 0,000686 762,30 693,00 1455,3 52,38095 1,1 0,000687



R2 kΩ R1 kΩ
22 4,7   Mili Seconde
C1 uF f  kHz T High T Low T DC Ms 1/T
0,001 29,568789 0,019 0,015 0,0337491 54,8 1,21 29,63
0,005 5,913758 0,093 0,076 0,1687455 54,8 1,21 5,93
0,01 2,956879 0,185 0,152 0,337491 54,8 1,21 2,96
0,05 0,591376 0,925 0,762 1,687455 54,8 1,21 0,59
0,1 0,295688 1,850 1,525 3,37491 54,8 1,21 0,30
3,3 0,008960 61,06 50,31 111,37203 54,82546 1,213636 0,008979



R2 kΩ R1 kΩ
100 33   Mili Seconde
C1 uF f  kHz T High T Low T DC Ms 1/T
0,001 6,180258 0,092 0,069 0,161469 57,1 1,33 6,19
0,005 1,236052 0,461 0,347 0,807345 57,1 1,33 1,24
0,01 0,618026 0,922 0,693 1,61469 57,1 1,33 0,62
0,05 0,123605 4,608 3,465 8,07345 57,1 1,33 0,12
0,1 0,061803 9,217 6,930 16,1469 57,1 1,33 0,06
10 0,000618 921,69 693,00 1614,69 57,08155 1,33 0,000619
