Ampli inverseur à deux alimentations
Électronique / Electronic
NE5532

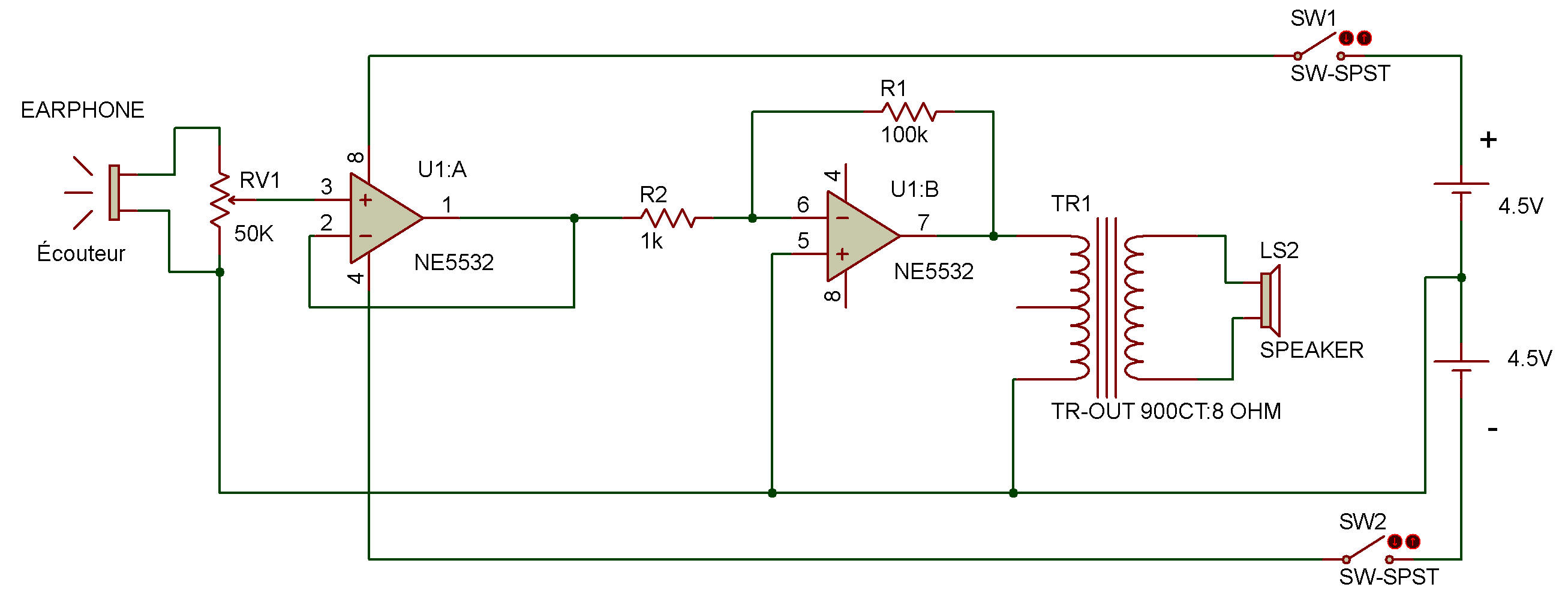

Dans ce circuit, nous avons encore un amplificateur de microphone à deux alimentations, mais celui-ci inverse le signal. L'écouteur sert de nouveau de microphone.

Mettez l'interrupteur à la position Off et faites les branchements. Quand vous avez terminé, réglez l'interrupteur à la position ON pour mettre le circuit sous tension, faites tourner le bouton de commande vers la droite et parlez devant le microphone (l'écouteur).

Ce montage fonctionne exactement comme le précédent voir Ampli non inverseur à deux alimentations dans la section Amplificateur opérationnel!

Le CI 1 sert de tampon à gain unitaire. Le CI 2 est un ampli inverseur. L'entrée arrive à cet ampli par la borne négative (-) plutôt que par la borne positive (+), comme c'était le cas du montage précédent.

Le gain est d'environ 100, comme on peut le calculer avec R1/R2 = 100 Κ/1 Κ. Le gain augmente si R1 est plus élevée ou si R2 est plus basse. Que devient le gain si vous utilisez une résistance de 470 ohms pour R2?
