Amplificateur à tension contrôlée LM324
Électronique
Un amplificateur contrôlé en tension est un amplificateur pouvant modifier son degré d'amplification par une tension continue. Il est souvent appelé "VCA".

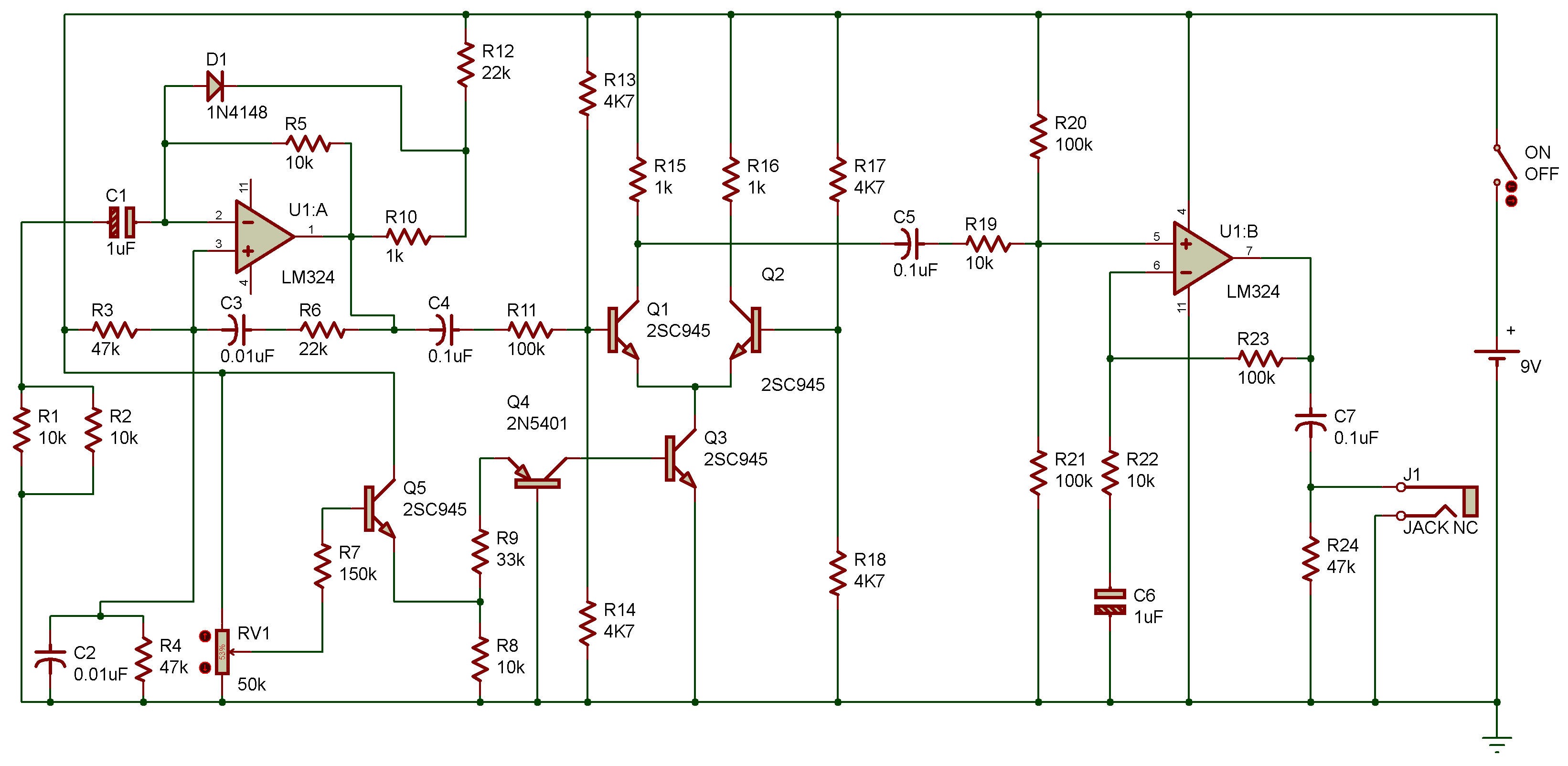

Regardez le schéma de ce projet. U1:A est un oscillateur qui génère le signal alternatif que nous utilisons dans ce projet. Il émet un «bip» aigu.
Q1 et Q2 fonctionnent comme un amplificateur différentiel qui modifie le degré d’amplification par une tension continue définie par le contrôle de volume et par Q3 - Q5.
U1:B produit un son dans l’écouteur à l’aide du signal de sortie contrôlé.
Une fois le projet câblé, mettez l’appareil sous tension et tournez le contrôle de volume. Le volume du son que vous entendez dans les écouteurs change lorsque vous tournez le volume de contrôle.
Bill Of Materials For Voltage controlled amplifier | ||||||
24 Resistors | ||||||
Quantity: | References | Value | ||||
6 | R1, R2, R5, R8, R19, R22 | 10k | ||||
3 | R3, R4, R24 | 47k | ||||
2 | R6, R12 | 22k | ||||
1 | R7 | 150k | ||||
1 | R9 | 33k | ||||
3 | R10, R15, R16 | 1k | ||||
4 | R11, R20, R21, R23 | 100k | ||||
4 | R13, R14, R17, R18 | 4K7 | ||||
7 Capacitors | ||||||
Quantity: | References | Value | ||||
2 | C1, C6 | 1uF | ||||
2 | C2, C3 | 0.01uF | ||||
3 | C4, C5, C7 | 0.1uF | ||||
1 Integrated Circuits | ||||||
Quantity: | References | Value | ||||
1 | U1 | LM324 | ||||
5 Transistors | ||||||
Quantity: | References | Value | ||||
4 | Q1-Q3, Q5 | 2SC945 | ||||
1 | Q4 | 2N5401 | ||||
1 Diodes | ||||||
Quantity: | References | Value | ||||
1 | D1 | 1N4148 | ||||
4 Miscellaneous | ||||||
Quantity: | References | Value | ||||
1 | + | 9V | ||||
1 | J1 | JACK NC | ||||
1 | ON | OFF | ||||
1 | RV1 | 50k |
