Éclairage monostable
Électronique / Electronic
NE5532

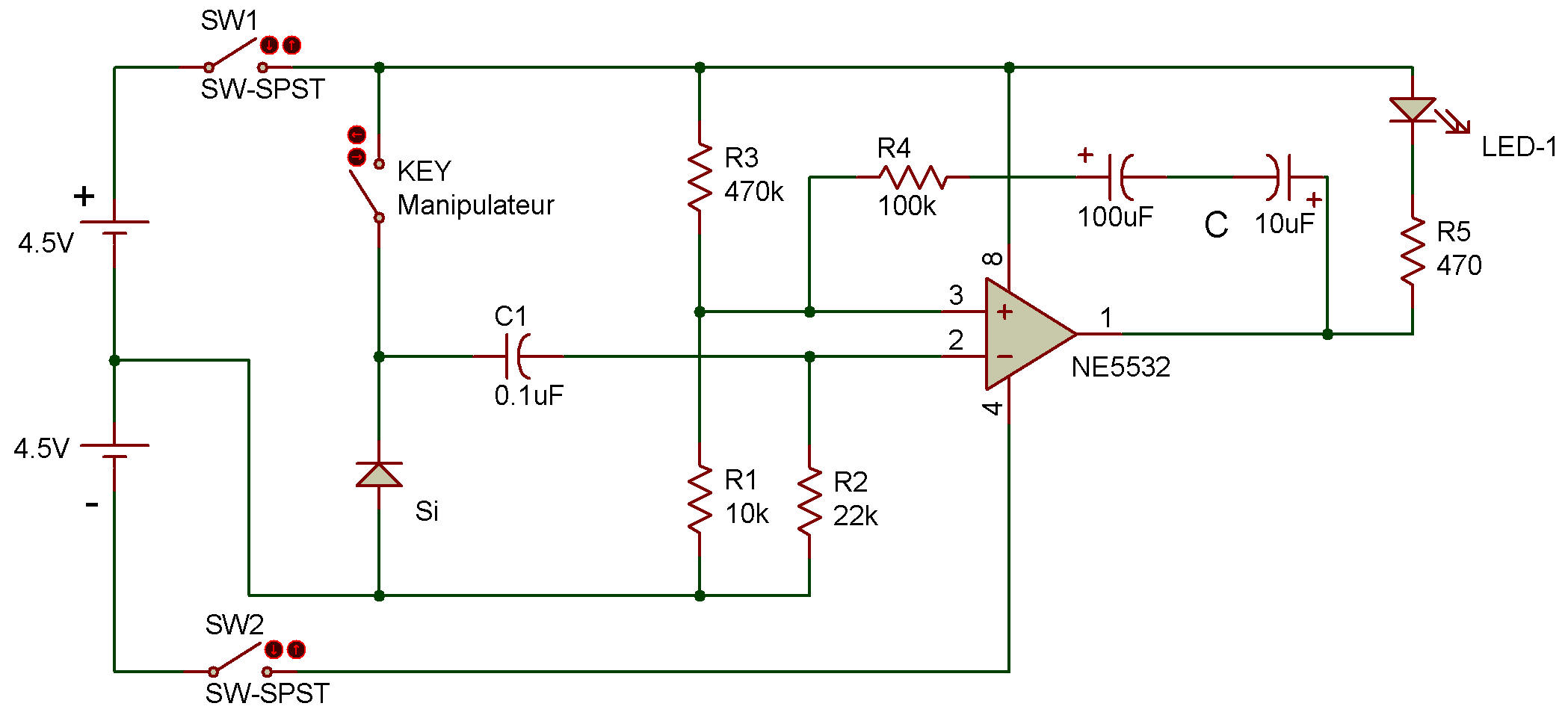

Nous avons monté de nombreux circuits avec l'ampli opérationnel double, mais on peut encore l'utiliser de nombreuses autres manières, comme avec le multivibrateur monostable. Ce multivibrateur permet de garder la DEL allumée pendant une certaine durée préétablie quand vous appuyez sur le manipulateur.

Mettez l'interrupteur à la position OFF et faites les branchements.

Réglez l'interrupteur à la position ON pour mettre le circuit sous tension. La DEL s'allume puis s'éteint rapidement.

Pressez maintenant le manipulateur. Que se passet- il?

La DEL s'allume et reste allumée pendant 2 à 3 secondes, puis s'éteint.

Vous pouvez changer la durée pendant laquelle la DEL reste allumée en utilisant différentes valeurs pour C (100uF + 10UF). Passez par exemple de 10 à 470 uF, que se passe-t-il?

La DEL reste allumée bien plus longtemps.
