Minuterie à retard
Électronique / Electronic
NE5532

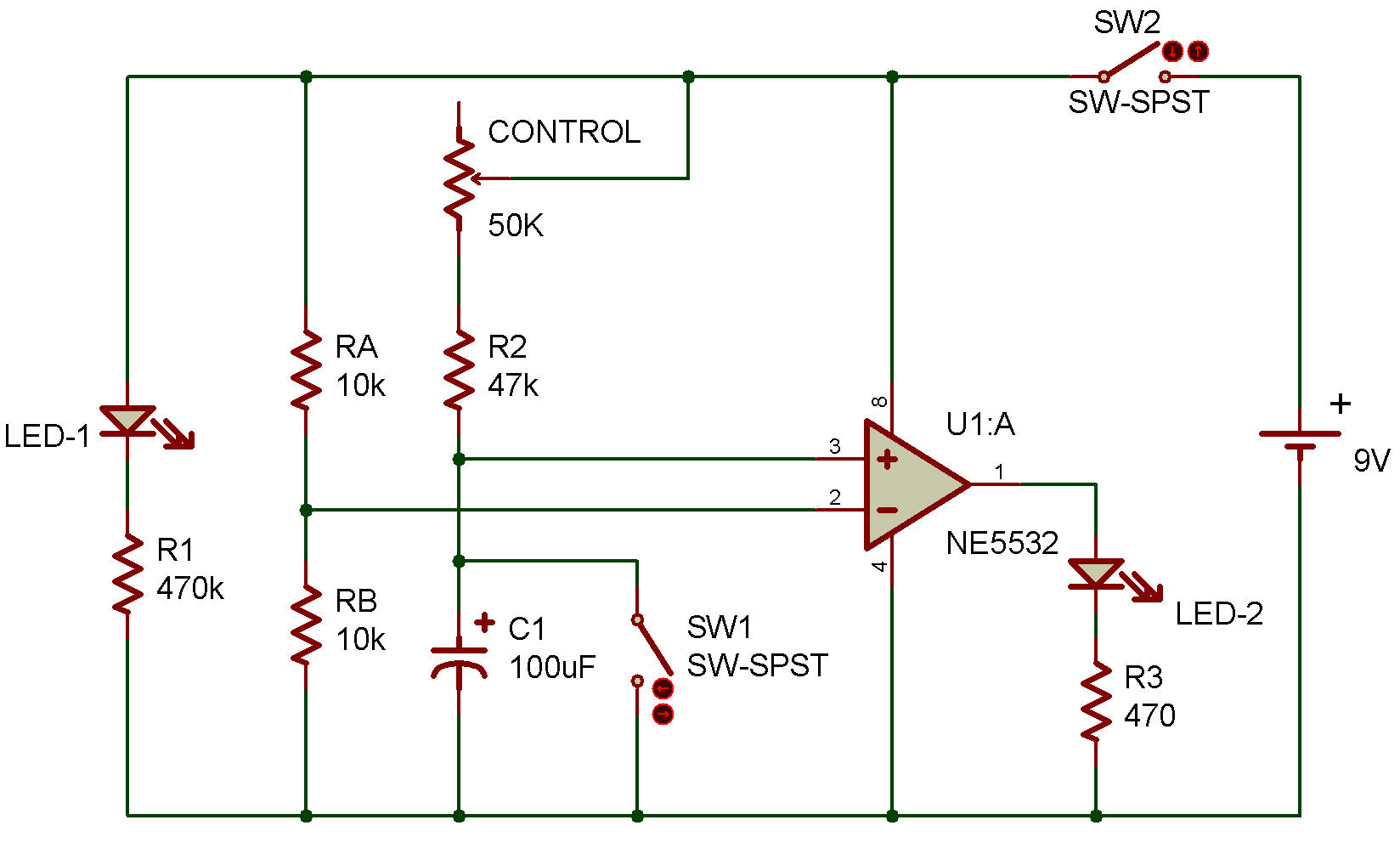

Dans ce circuit de minuterie à retard, on utilise un ampli opérationnel et une constante de temps CR.

Vous savez que CR correspond à condensateur/résistance. La constante de temps retarde le fonctionnement du circuit.

La borne négative (-) de l'ampli opérationnel reçoit une tension d'environ 4.5 V par les résistances RA et RB.

Cette tension correspond à la référence du comparateur.

La borne positive (+) du comparateur est reliée au condensateur C1.

Celui-ci est chargé par la résistance en série R2 et la commande.

Le régime de charge est plus lent quand la résistance est élevée. Il est plus rapide quand la résistance est faible. Le régime de charge fixe le retard du circuit de minuterie.

Faites maintenant tourner le bouton de commande à fond vers la droite, à la position 10.

Réglez l'interrupteur à la position ON pour mettre le circuit sous tension.

La DEL 1 s'allume en premier; la DEL 2 s'allume environ 5 à 7 secondes plus tard.

Ces 5 à 7 secondes constituent le retard fixé par la constante de temps CR.

Coupez maintenant l'alimentation, réglez le bouton de commande à fond vers la gauche, à la position 1.

Que se passe-t-il quand vous rétablissez l'alimentation?

La DEL 2 s'allume encore après la DEL 1.

Combien de secondes plus tard?
