Additionneur non-inverseur LM324
Électronique

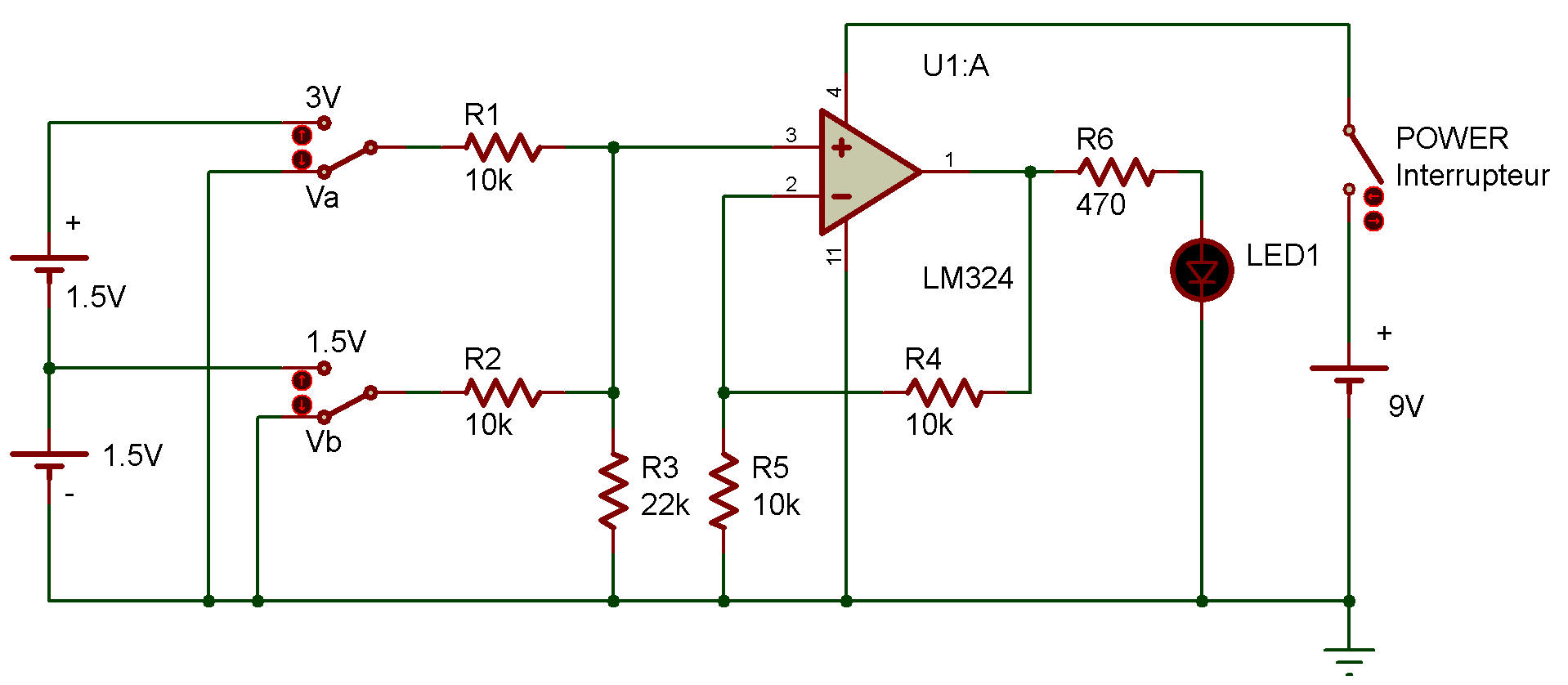

Ce montage vous permettra de fabriquer un additionneur expérimental à l'aide d'un amplificateur opérationnel. Le circuit illustré sur le diagramme schématique est aussi appelé "amplificateur sommateur" car il additionne deux tensions ou davantage.

Ce circuit possède deux bornes d'entrée, Va et Vb. Les tensions d'entrée appliquées à Va et Vb sont additionnées par le Cl 324 amplificateur opérationnel qui joue le rôle d'amplificateur non-inverseur. Ces tensions sont ensuite affichées comme sortie.

Examinons maintenant le montage proprement dit. Mettez le circuit sous tension, puis mettez les deux bornes d'entrée à fa borne négative (-). Comme les deux tensions d'entrée sont alors égales à zéro, la tension de sortie prend la même valeur et la diode LED demeure éteinte.

Voyez ce qu'il se passe quand vous sélectionnez Va sans toucher à Vb. La diode LED s'allume, mais son intensité demeure faible.

Raccordez à présent Vb. Que se passe-t-il cette fois?

Voyez comment l'intensité de la diode LED varie quand la tension V1 et V2 provenant de la borne négative (-) est appliquée. La manière dont l'intensité de la diode LED varie vous permet de comprendre comment ce circuit additionne les tensions.
