Analog Temperature KY-013 RTC

Arduino

Le module de capteur de température analogique KY-013 peut mesurer la température ambiante en fonction de la résistance de la thermistance sur la carte.	The KY-013 Analog Temperature Sensor module can measure ambient temperature based on the resistance of the thermistor on the board.
Spécifications du KY-013 Tension de fonctionnement : 5 V Plage de mesure de température : -55 °C à 125 °C [-67 °F à 257 °F] Précision de mesure : ±0,5 °C	KY-013 Specifications Operating Voltage 5V Temperature measurement range -55°C to 125°C [-67°F to 257°F] Measurement Accuracy ±0.5°C

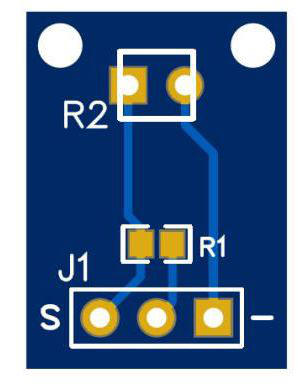

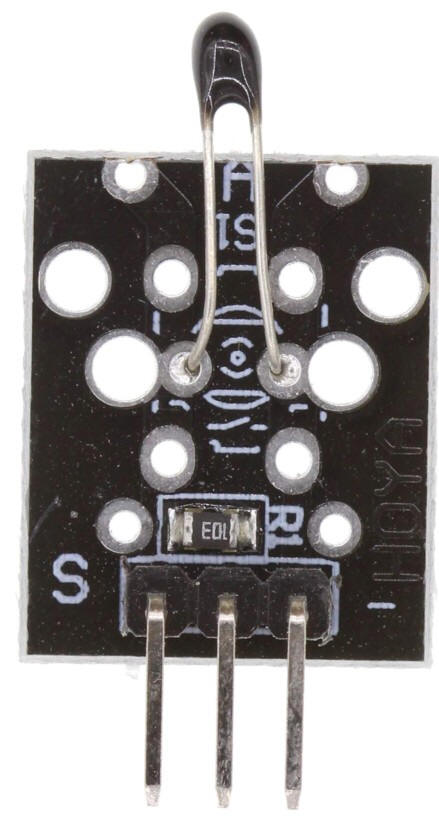

Ce module comprend une thermistance NTC, une résistance de 10 kΩ et trois broches mâles. La résistance de la thermistance varie en fonction de la température ambiante. La valeur de cette résistance permet de calculer la température.	This module consist of a NTC thermistor, a 10 kΩ resistor, and 3 male header pins. The thermistor resistance varies according to its surrounding temperature. The value of resistance can be used to calculate the actual temperature.
Le KY-013 est un module de thermistance NTC (coefficient de température négatif) analogique, généralement associé à une résistance fixe de 10 kΩ dans un pont diviseur de tension. Bien que souvent vendu avec une thermistance NTC de 10 kΩ, certaines versions utilisent une NTC de 100 kΩ, ce qui nécessite des ajustements de l'équation de Steinhart-Hart dans le code. Remarque : Certains modules utilisent une résistance de rappel de 10 kΩ, d'autres de 100 kΩ ; il peut donc être nécessaire d'adapter le calcul aux composants spécifiques de votre module.	The KY-013 is an analog NTC (Negative Temperature Coefficient) thermistor module typically paired with a 10kΩ fixed resistor in a voltage divider. While often sold with a 10kΩ thermistor, some versions use a 100kΩ NTC, necessitating adjustments to the Steinhart-Hart equation in code. Note: Some modules use a 10kΩ pull-up resistor, others a 100kΩ, so you may need to adjust the calculation to match your specific module's components.

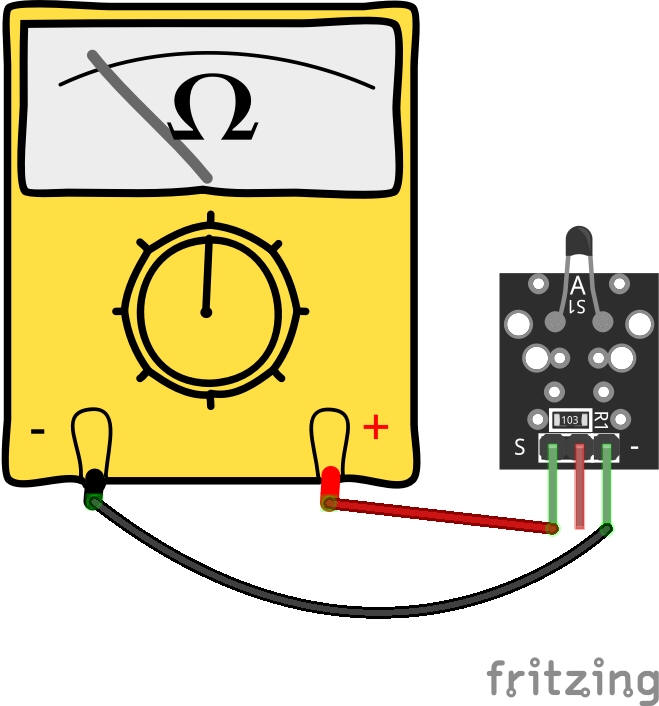

Comment tester la Thermistance NTC How to test the NTC Thermistor	Comment tester la résistance R1 How to test the R1 resistor
Pour une Thermistance NTC de 10K vous obtiendrez une valeur entre 9 et 10 K selon la température ambiante. Et pour une Thermistance NTC de 100K vous obtiendrez une valeur entre 90 et 100K selon la température ambiante.	For a 10K NTC thermistor, you will obtain a reading between 9 and 10K depending on the ambient temperature. And for a 100 K NTC thermistor, you will obtain a reading between 90 and 100K depending on the ambient temperature.

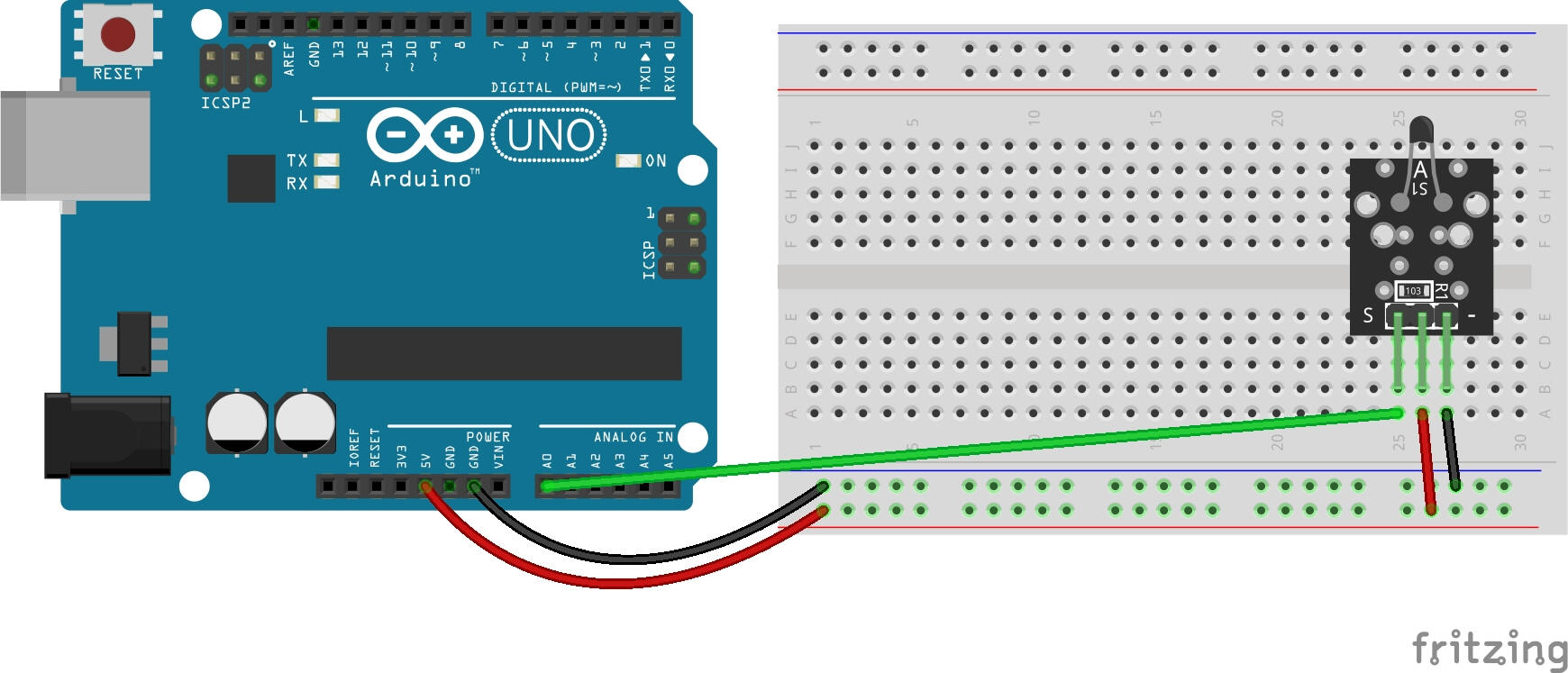

Circuit pour une Thermistance NTC de 10K Connectez la broche d'alimentation V+ (centrale)  et la masse (-) du module respectivement aux broches 5V et GND de l'Arduino. Connectez la broche de signal (S) du module à la broche A0 de l'Arduino. Certains modules KY-013 présentent une disposition des broches différente. Veuillez vérifier votre carte avant de procéder au branchement.	Circuit for a 10K NTC Thermistor Connect module power line V+ (middle) and ground (-) to 5V and GND on the Arduino respectively. Connect the module signal pin (S) to pin A0 on the Arduino. Some KY-013 have a different pin arrangement. Please check your board before connecting.
S A0   middle 5V   – GND

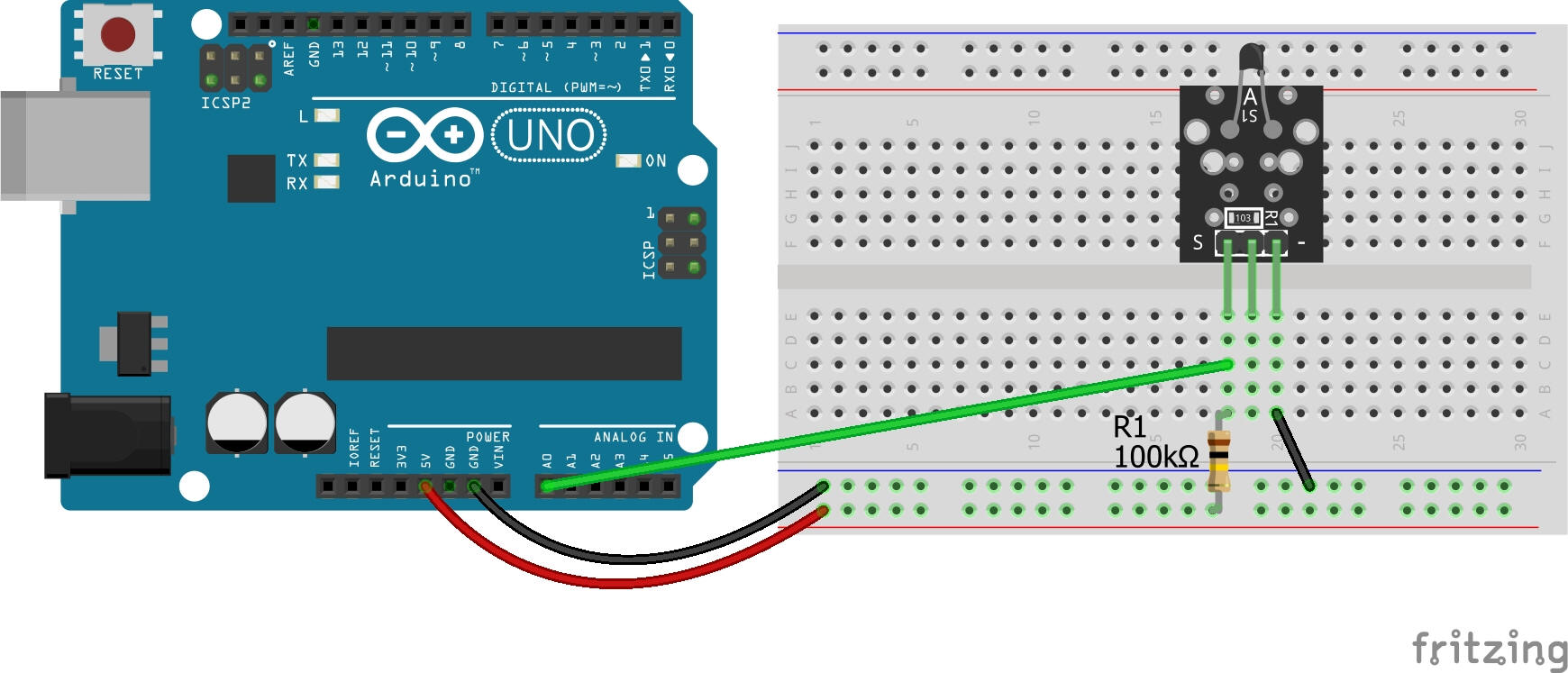

Circuit pour une Thermistance NTC de 100K	Circuit for a 100K NTC Thermistor
S A0    – GND R1 5V et S0
Code Arduino / Arduino code Pour NTC 10k / For NTC 10k //Nominal resistance at 25⁰C #define nominal_resistance 10000 //Value of resistor used for the voltage divider #define Rref 10000 Pout NTC 100k / For NTC 100k  //Nominal resistance at 25⁰C #define nominal_resistance 100000 //Value of resistor used for the voltage divider #define Rref 100000	Code Arduino / Arduino code NTC_10k.ino
