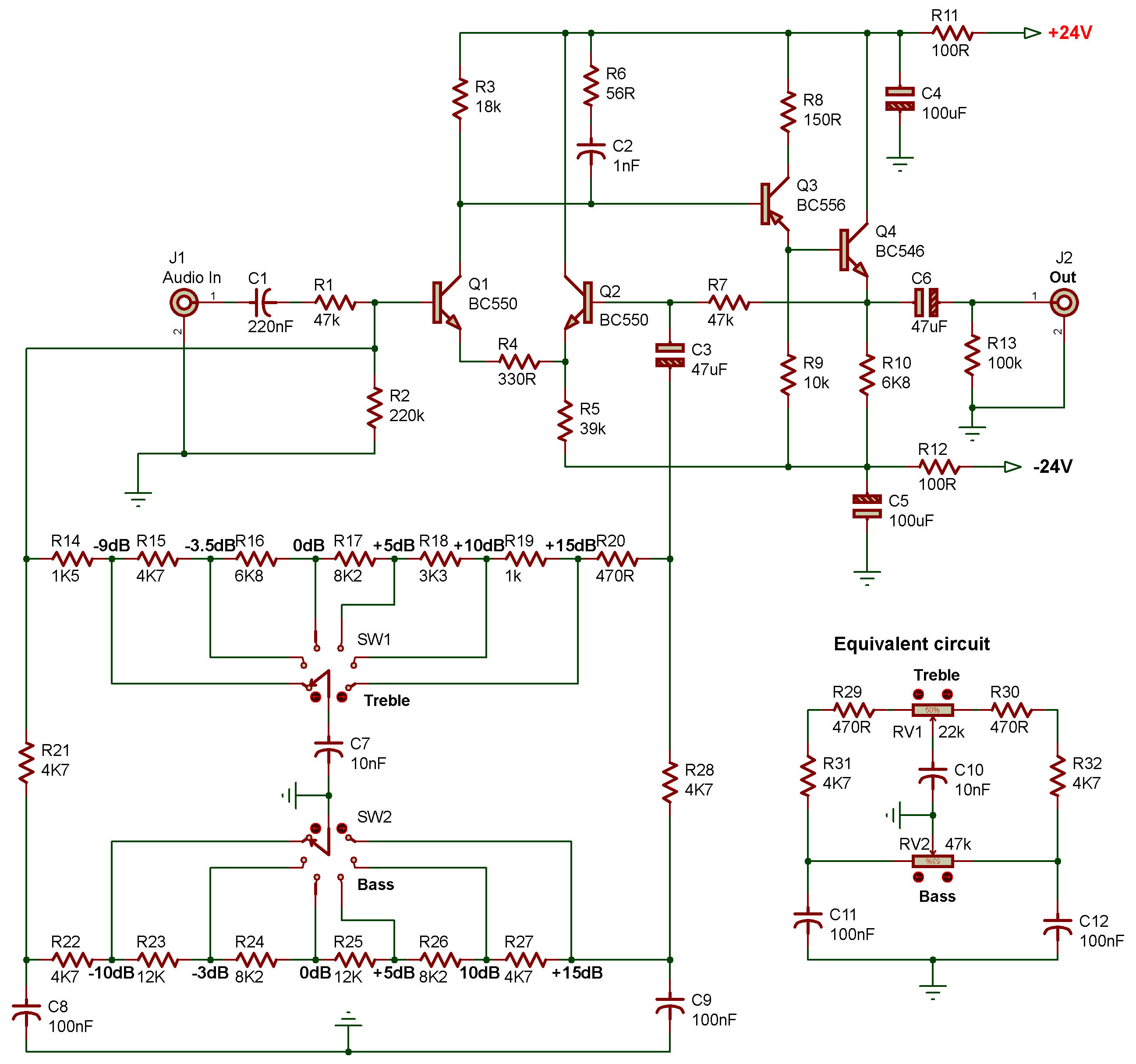

Tone Control Module
Électronique /
Electronic
Audio
| Bill Of Materials For Tone Control Module | ||||||
| 32 Resistors | ||||||
| Quantity: | References | Value | ||||
| 2 | R1, R7 | 47k | ||||
| 1 | R2 | 220k | ||||
| 1 | R3 | 18k | ||||
| 1 | R4 | 330R | ||||
| 1 | R5 | 39k | ||||
| 1 | R6 | 56R | ||||
| 1 | R8 | 150R | ||||
| 1 | R9 | 10k | ||||
| 2 | R10, R16 | 6K8 | ||||
| 2 | R11, R12 | 100R | ||||
| 1 | R13 | 100k | ||||
| 1 | R14 | 1K5 | ||||
| 7 | R15, R21, R22, R27, R28, R31, R32 | 4K7 | ||||
| 3 | R17, R24, R26 | 8K2 | ||||
| 1 | R18 | 3K3 | ||||
| 1 | R19 | 1k | ||||
| 3 | R20, R29, R30 | 470R | ||||
| 2 | R23, R25 | 12K | ||||
| 12 Capacitors | ||||||
| Quantity: | References | Value | ||||
| 1 | C1 | 220nF | ||||
| 1 | C2 | 1nF | ||||
| 2 | C3, C6 | 47uF | ||||
| 2 | C4, C5 | 100uF | ||||
| 2 | C7, C10 | 10nF | ||||
| 4 | C8, C9, C11, C12 | 100nF | ||||
| 4 Transistors | ||||||
| Quantity: | References | Value | ||||
| 2 | Q1, Q2 | BC550 | ||||
| 1 | Q3 | BC556 | ||||
| 1 | Q4 | BC546 | ||||
| 6 Miscellaneous | ||||||
| Quantity: | References | Value | ||||
| 1 | J1 | Audio In | ||||
| 1 | J2 | Out | ||||
| 1 | RV1 | 22k | ||||
| 1 | RV2 | 47k | ||||
| 1 | SW1 | Treble | ||||
| 1 | SW2 | Bass | ||||
