Double multiplexeur à deux entrées
Électronique

74HC00

Saviez-vous qu'il est possible de réaliser un interrupteur fonctionnant comme un interrupteur à levier à double pôle en combinant des portes NON-ET?

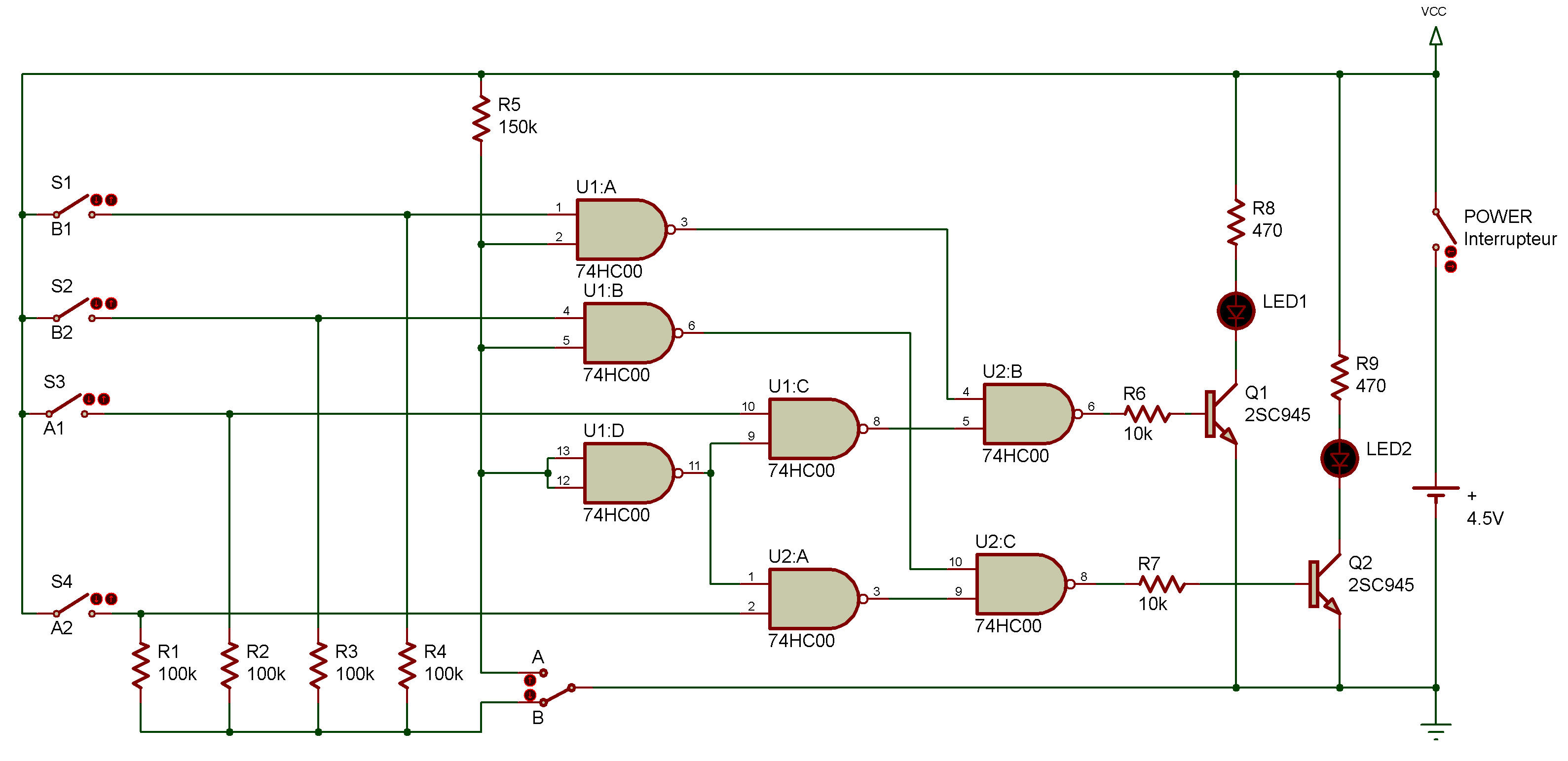

Nous allons vous le démontrer dans ce montage. Les interrupteurs de ce type sont souvent utilisés pour permuter un signal numérique.

Une fois le câblage de ce montage terminé, placez le sélecteur sur la position levée, puis enfoncez simultanément S1 et S2, Les diodes LED1 et 2 s'allument.

À présent, placez le sélecteur sur la position abaissée, puis enfoncez simultanément S3 et S4. A nouveau, les diodes LED 1 et 2 s'allument et s'éteignent. Néanmoins, cette fois elles ne demeurent pas allumées lorsque vous enfoncez S1 et S2.

Savez-vous ce que cela signifie?

Les circuits A1 et A2 ainsi que les circuits B1 et B2 sont permutés.
