Octal conteur avec décodeur de ligne
Électronique

74HC00, 74HC02, 74HC191

Ce montage vous permettra d'éclairer une des huit diodes LED à l'aide d'un compteur octal avec décodeur octal.

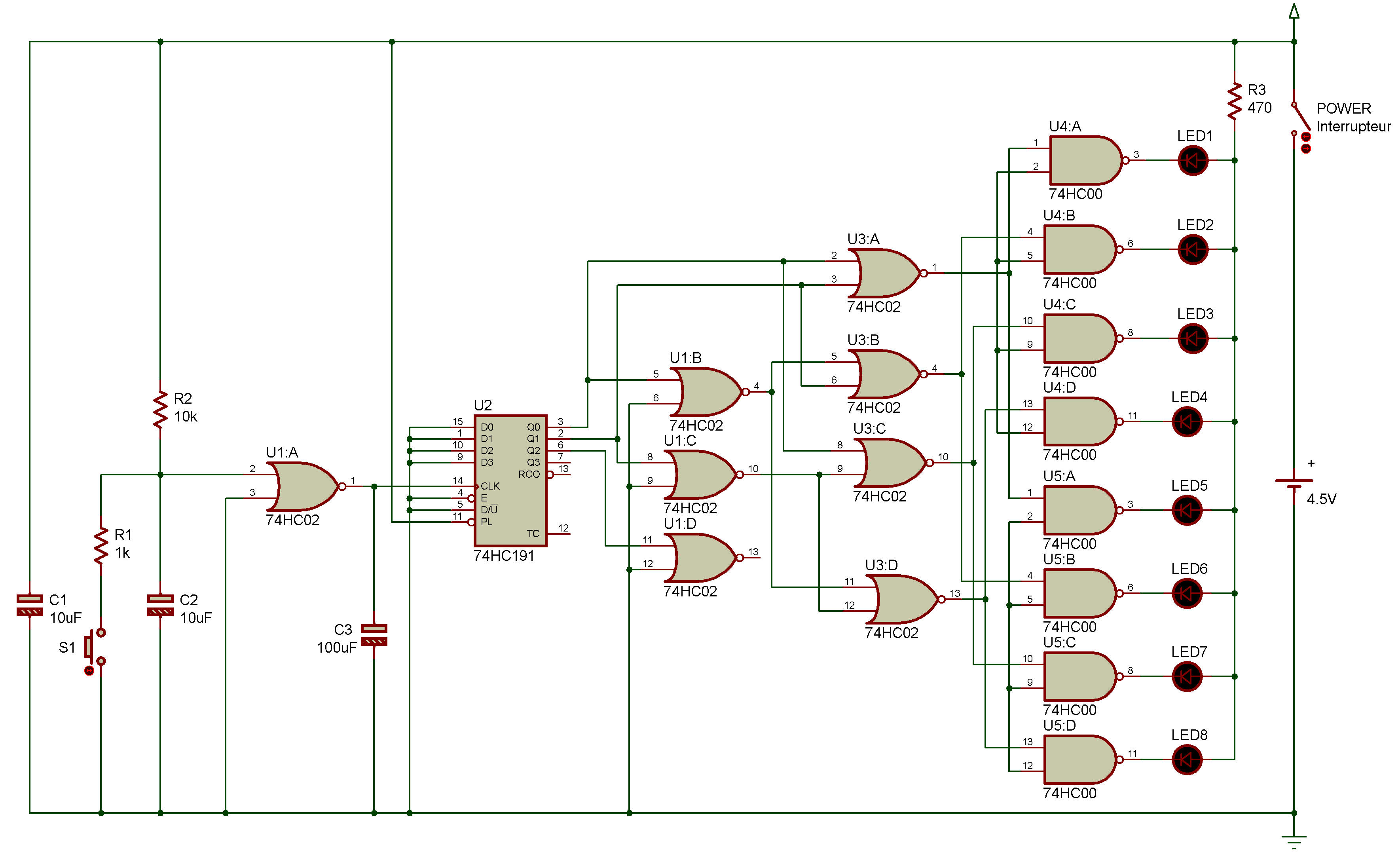

Examinez le diagramme schématique de ce montage. Vous remarquez que la sortie du compteur provient de Q0 à Q2. Cette sortie est déchiffrée par le décodeur octal constitué d'une porte NON-ET et d'une porte NON-OU destinées à éclairer les huit diodes LED.

La Figure 1 illustre la relation entre les sorties Q0 à Q2 (A - C) et les. diodes LED.

Une fois le câblage terminé, mettez le circuit sous tension et voyez quelle diode LED est allumée. Examinez brièvement la Figure 1.

Vous constatez que la diode LED qui est allumée vous renseigne sur les sorties Q0 à Q2.

A présent, enfoncez S1 pour envoyer les impulsions. Le Cl compteur compte les impulsions et allume successivement les diodes LED, comme illustré à la Figure 1.
