Porte OU C-MOS à 4 entrées
Électronique

74HC00, 74HC02

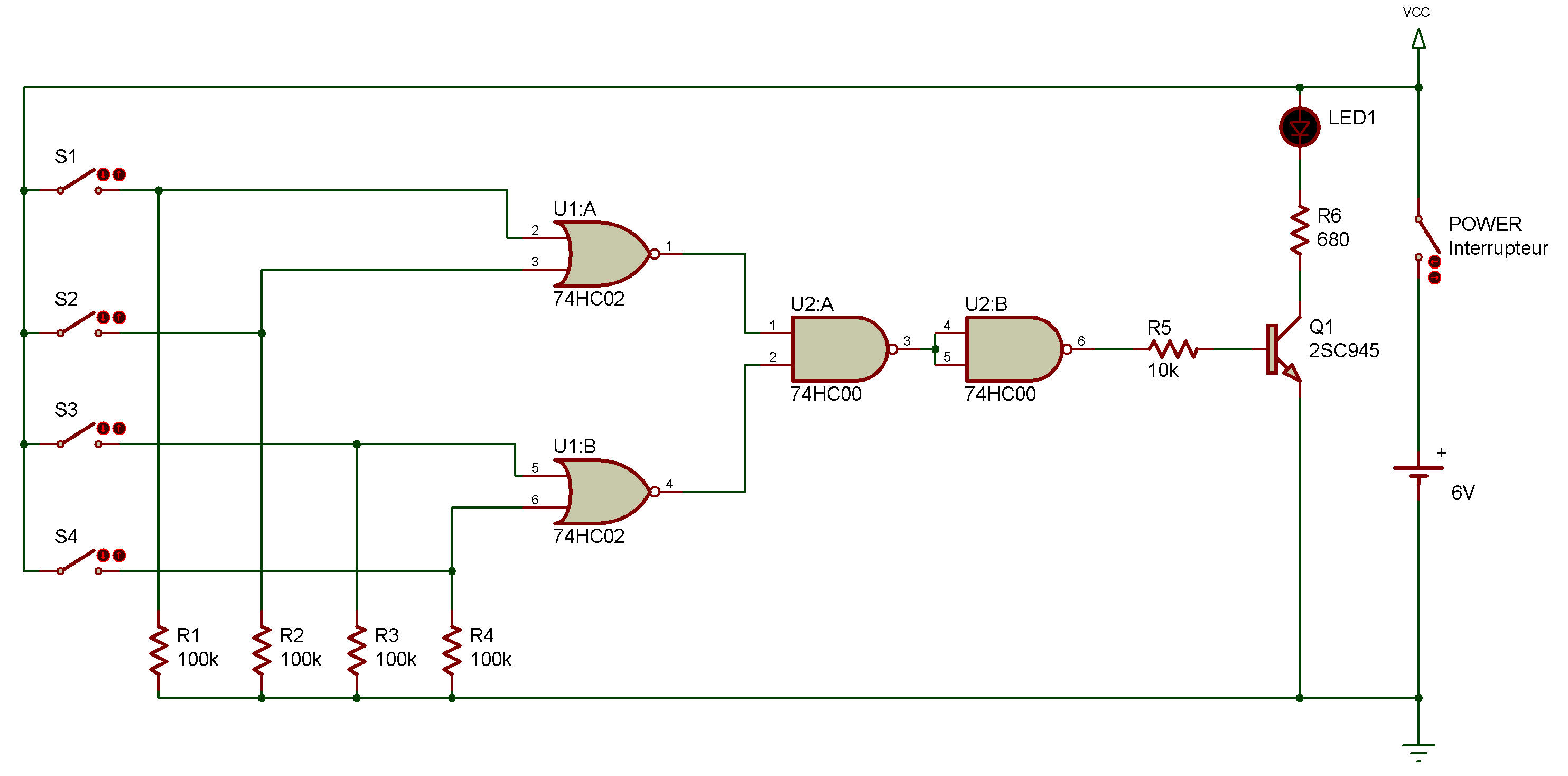

Nous allons fabriquer une porte NON-OU à 4 entrées à l'aide de deux portes NON-OU à deux entrées et de deux portes NON-ET à deux entrées.

La sortie de cette porte NON-OU prend la valeur 1 uniquement lorsque les quatre entrées possèdent la valeur 0 et la valeur 0 lorsqu'une des quatre entrées prend la valeur 1.

Une fois le câblage de ce montage terminé, mettez le circuit sous tension et voyez comment réagit la diode LED. Elle s'allume (sa sortie prend la valeur 1 ) car S1 à S4 sont toujours en position relâchée et les entrées possèdent la valeur 0.

Appuyez sur l'un des manipulateurs S1 à S4, et la diode LED s'éteint Voyez ensuite comment la diode LED s'allume et s'éteint en enfonçant/ relâchant les quatre manipulateurs.
