Octal conteur
Électronique

74HC00, 74HC191

Voici un compteur octal capable d'afficher les chiffres 0 à 7 avec 3 diodes LED à l'aide d'un Cl compteur. La Figure 1 illustre la relation entre les nombres décimaux 0 à 7 et les sorties du compteur affichées sous la forme de différentes combinaisons d'illumination / extinction des diodes LED 1 à 3.

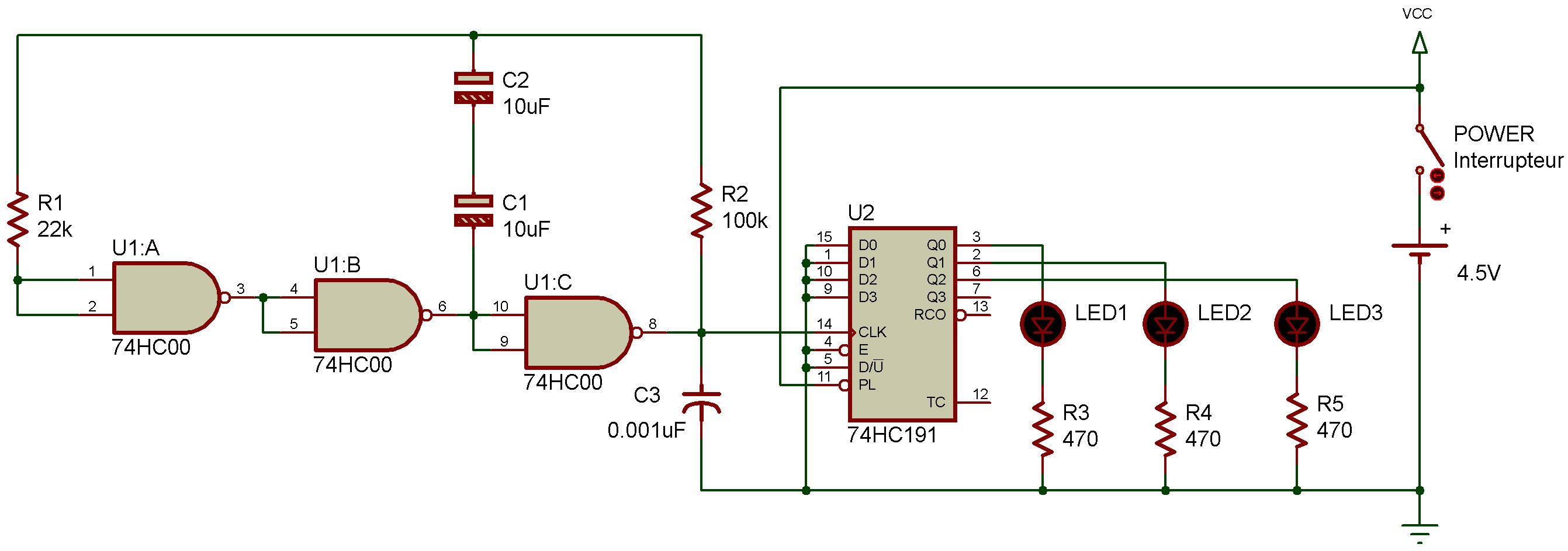

Sur le diagramme schématique, vous constatez que le multivibrateur astable utilise une porte NON-ET fournissant des impulsions d'horloge. Le Cl 2 compte les impulsions fournies par le multivibrateur et envoie la sortie vers Q0 à Q2.

Une fois le câblage terminé, mettez le circuit sous tension et voyez comment réagissent les diodes LED. Vous constatez qu'elles commencent à s'allumer et à s'éteindre. Surveillez les diodes LED tout en examinant la Figure 1 et vous remarquerez que le compteur commence à compter en commençant par 0, suivi de 1,2,3, etc.
