Vérificateur de tension Zener
Électronique

Si vous souhaitez vérifier la tension d'une diode Zener, revenez au dernier projet Fonctionnement de base de la diode Zener. Dans ce projet, vous allez diminuer la tension du circuit de contrôle de la diode zener de 9V à 4,5V par pas de 1,5V et vérifier la tension zener de la diode zener D1 en regardant les DELs.

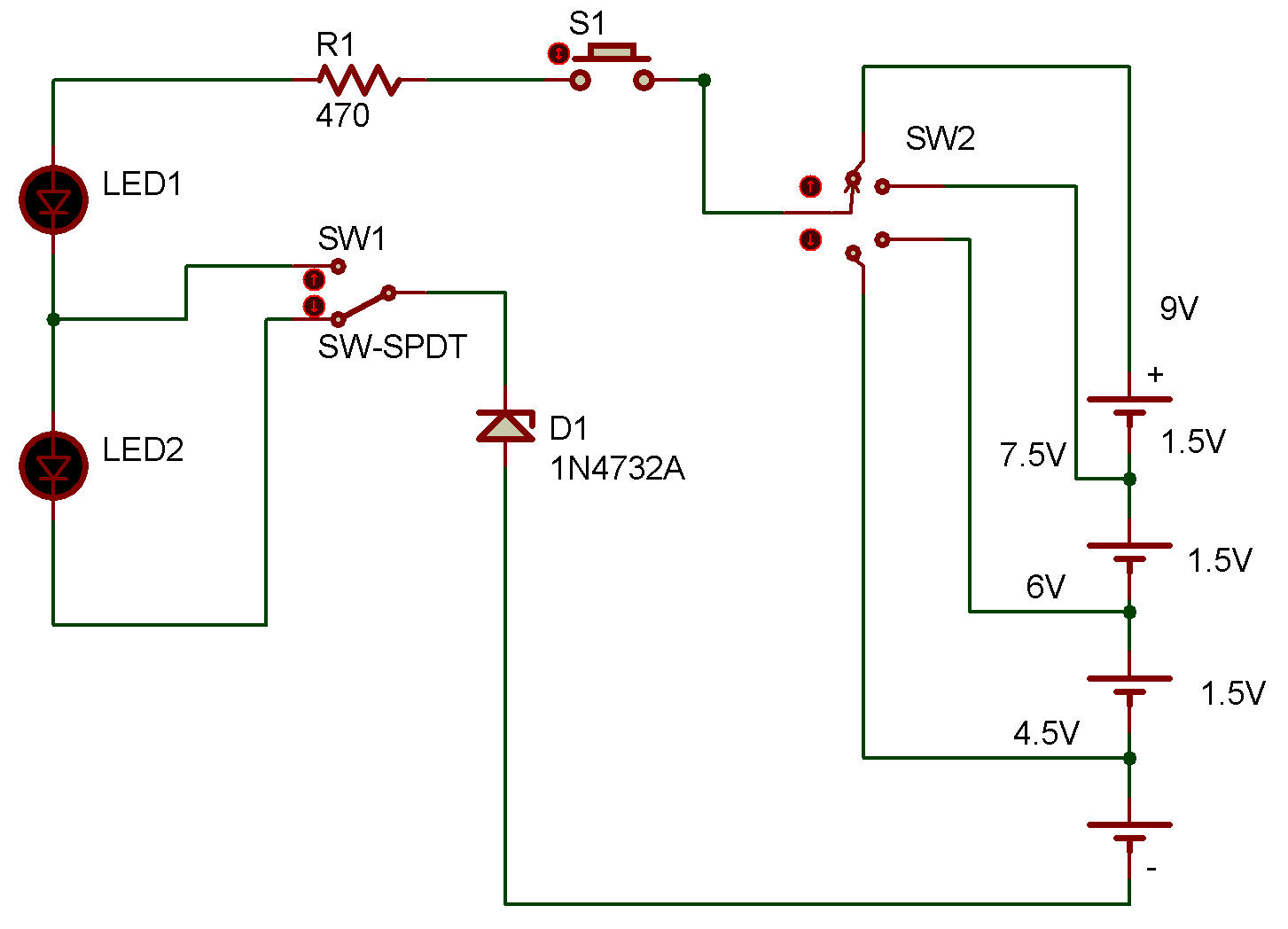

Les DELs et une résistance de limitation de courant R1 sont placées en série entre l'alimentation et la cathode de D1. Vous pouvez vérifier la tension de Zener en regardant les DELs.

Comme vous pouvez le deviner, les DELs ne s’allument que si la tension d’alimentation est supérieure à la tension de Zener; dans l'autre cas, les DELs s'éteignent.

Une fois le câblage terminer, placez le sélecteur en position haute. Réglez le commutateur S1 sur ON. Les DELs 1 et 2 sont très lumineux.

Ensuite, passez de 9V à 7.5V. Les DELs 1 et 2 sont toujours allumés, bien que légèrement plus sombres.

Placez maintenant le commutateur de sélection en position basse, passez de 7,5 V à 6 V, puis réglez S1 sur ON. La DEL 2 doit s'éteindre, la DEL 1 étant allumée.

Enfin, passez de 6V à 4.5V. Les DELs 1 et 2 doivent s'éteindre, ou le voyant 1 seul doit être faible.

Vous pouvez voir de ces opérations que la diode Zener de D1 est supérieure à 4,5 V et inférieure à 6 V. (Cette explication explique la chute de tension de la DEL. Elle sera de 1,5 V environ.)
