Alarme laser utilisant un IC 555 et un LM358

Circuits Divers / Various Circuits

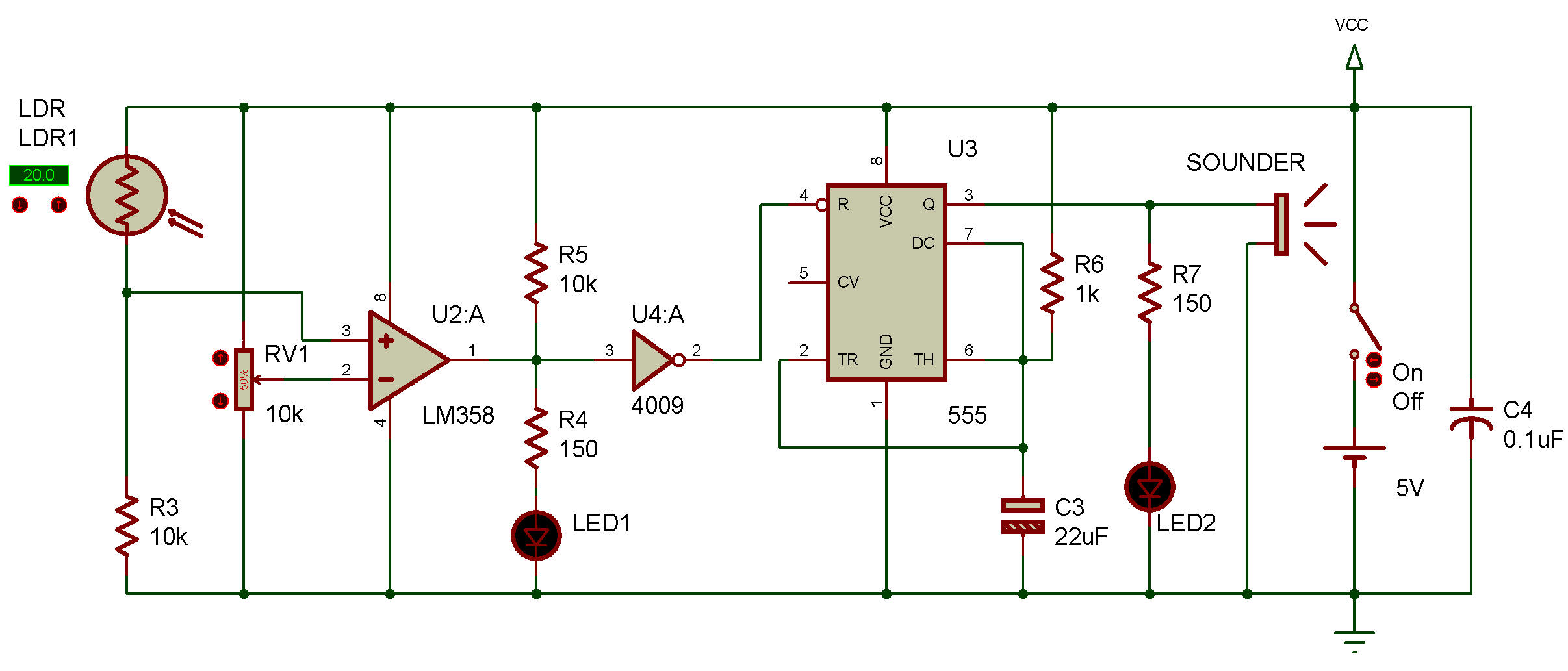

Dans ce circuit d'alarme de sécurité laser, nous avons utilisé le circuit intégré à double comparateur LM358 pour comparer les tensions provenant du LDR. Le comparateur est configuré en mode non inverseur et un potentiomètre 10K est connecté à sa borne non inverseuse.

Un LDR est utilisé pour détecter la lumière ou la lumière laser par rapport à la terre via une résistance 10K. Et le point médian du LDR et de la résistance est directement connecté à la borne inverseuse du comparateur.

Une LED rouge est connectée à la broche de sortie du comparateur pour indiquer la détection d'intrus. Un multivibrateur monostable est également utilisé pour activer le buzzer et la LED.

Fonctionnement du circuit d'alarme de sécurité laser

Dans ce circuit, nous avons défini les tensions de référence des comparateurs à l'aide d'un potentiomètre. Le comparateur est configuré en mode non inverseur.

Dans ce système, nous avons placé la lumière laser et le LDR face à face, de sorte que la lumière laser tombe continuellement sur le LDR.

En raison de cela, une différence de potentiel est générée entre la broche non inverseuse du comparateur, puis le comparateur compare cette différence de potentiel avec la tension de référence et génère une sortie numérique aussi ÉLEVÉE.

Nous avons donc appliqué la sortie du comparateur à la broche de déclenchement de la minuterie 555.

Lorsque la sortie du comparateur est ÉLEVÉE lorsque les lumières laser tombent sur LDR le buzzer et la LED sont désactivés.

Lorsque quelqu'un traverse la lumière laser à cause de ce LDR, il perd la lumière laser et génère une différence de potentiel différente entre le même terminal de comparaison.

Ensuite, le comparateur génère une sortie FAIBLE. En raison de ce signal BAS, la minuterie 555 reçoit une impulsion de déclenchement FAIBLE et active le buzzer et la LED.

Le composant principal de ce circuit est le LDR qui détecte l'obscurité et la lumière. LDR est une résistance dépendante de la lumière qui change sa résistance en fonction de la lumière.

Lorsque la lumière tombe sur la surface du LDR, elle réduit sa résistance et lorsqu'aucune lumière tombe sur la surface du LDR la résistance à la lumière du LDR ne devient maximale.
