Increase Voltage of LM317, LM337, 78XX and 79XX

Increase Voltage of LM317, LM337, 78XX and 79XX

Vous voulez avoir du 12V mais vous avez seulement un 7805 ou un LM317 ....

Voici des circuits pour le faire:

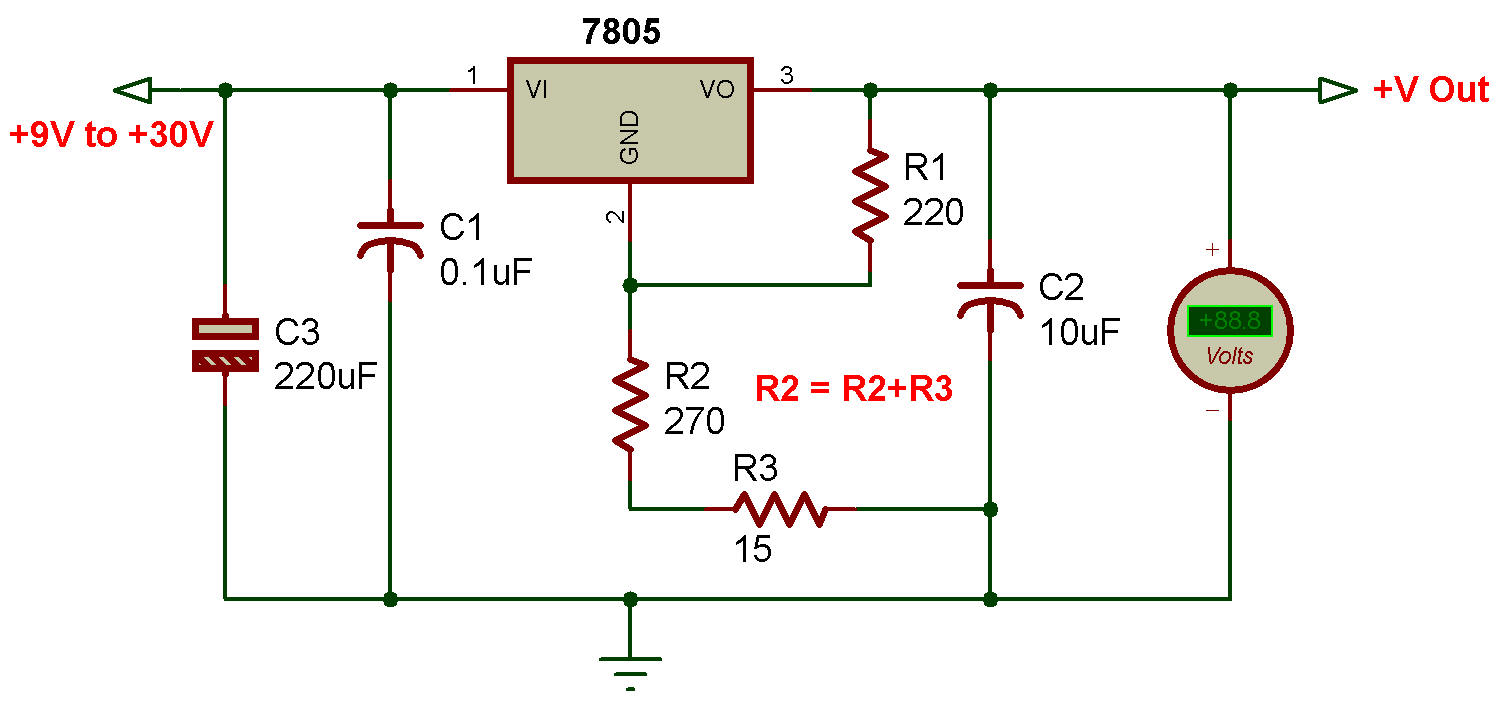

You want to have 12V but you only have a 7805 or an LM317....

Here are circuits to do it:

Avec un LM317 vous pouvez faire aussi un 3.3V

With an LM317 you can also make a 3.3V

LM317 3.3V

Vous pouvez aussi faire une alimentation variable avec des valeurs fixes.

You can also make a variable power supply with fixed values.

7805 Alimentation variable à tension fixe

7805 Variable fixed voltage power supply

Avec un Potentiomètre / With a Potentiometer

LM317 Alimentation variable à tension fixe

LM317 Variable fixed voltage power supply

Voici les formules utilisées pour le calcul d'une tension de sortie, R1 et R2 :

These are the formulas used for an output voltage, R1 and R2 calculation:

Dans ce circuit / In thisscircuitcircuit

R1 = 330 et R2 = R6+R7 = 545

LM317 calculator voltage source resistor

Vout = Vreg*(1 + R2/R1)

R1 = R2 / ((Vout/Vreg) – 1)

R2 = ((Vout/Vreg) – 1)*R1

La puissance calorifique de la résistance est calculée avec la formule :

Resistor heat output is calculated with a formula:

P(R1) = Vreg*Vreg/R1

P(R2) = (Vout – Vreg)*(Vout – Vreg)/R2

LM317 Vreg = 1.25;

7805 Vreg = 5;

7808 Vreg = 8;

7812 Vreg = 12;

7824 Vreg = 24;

Voici des tableaux pour différentes valeurs de R1 et de Vout

Here are tables for different values of R1 and Vout
