Oiseau du matin avec trois 555
Circuits Divers / Various Circuits

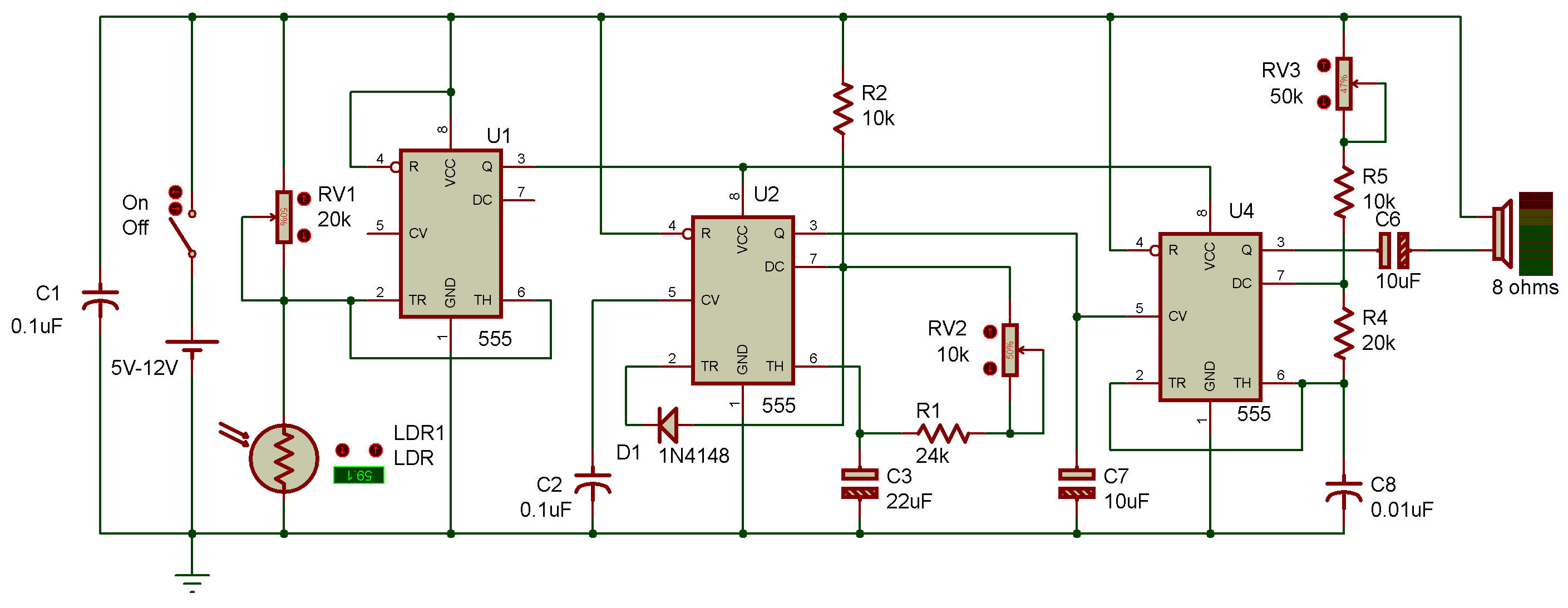

La figure ci-dessous montre un projet très intéressant d'un Oiseau du matin utilisant des ICs 555
Le circuit génère automatiquement un bruit d'oiseau lorsque le soleil se lève ou que toute lumière tombe sur la surface du LDR.
Le circuit peut être utilisé comme carillon matinal activé par la lumière ou comme projet amusant.
Le son de sortie du circuit dépend également de la tension de fonctionnement.
À haute tension, le son sera
élevé et à basse tension, il sera faible.
Le circuit est construit à
l'aide de trois circuits intégrés de minuterie 555, chacun d'entre eux
effectuant une tâche différente dans le circuit. Vous pouvez également utiliser
deux circuits intégrés 556 à la place de trois 555.
La sensibilité lumineuse du circuit peut être ajustée avec la résistance variable de 20K.
La vitesse du chant de l'oiseaux peut être ajustée avec la résistance variable de 10K.
En ajustant la résistance
variable 50K, vous pouvez définir le son souhaité de l'oiseau.
Un
haut-parleur de 8 ohms 0,2 watt est utilisé à la sortie du circuit.
Vous pouvez également utiliser d'autres haut-parleurs de 8 ohms d'une puissance de 0,5 watt, 1 watt, 2 watts, etc.
La tension de fonctionnement du circuit est de 5 V à 12 V CC.
