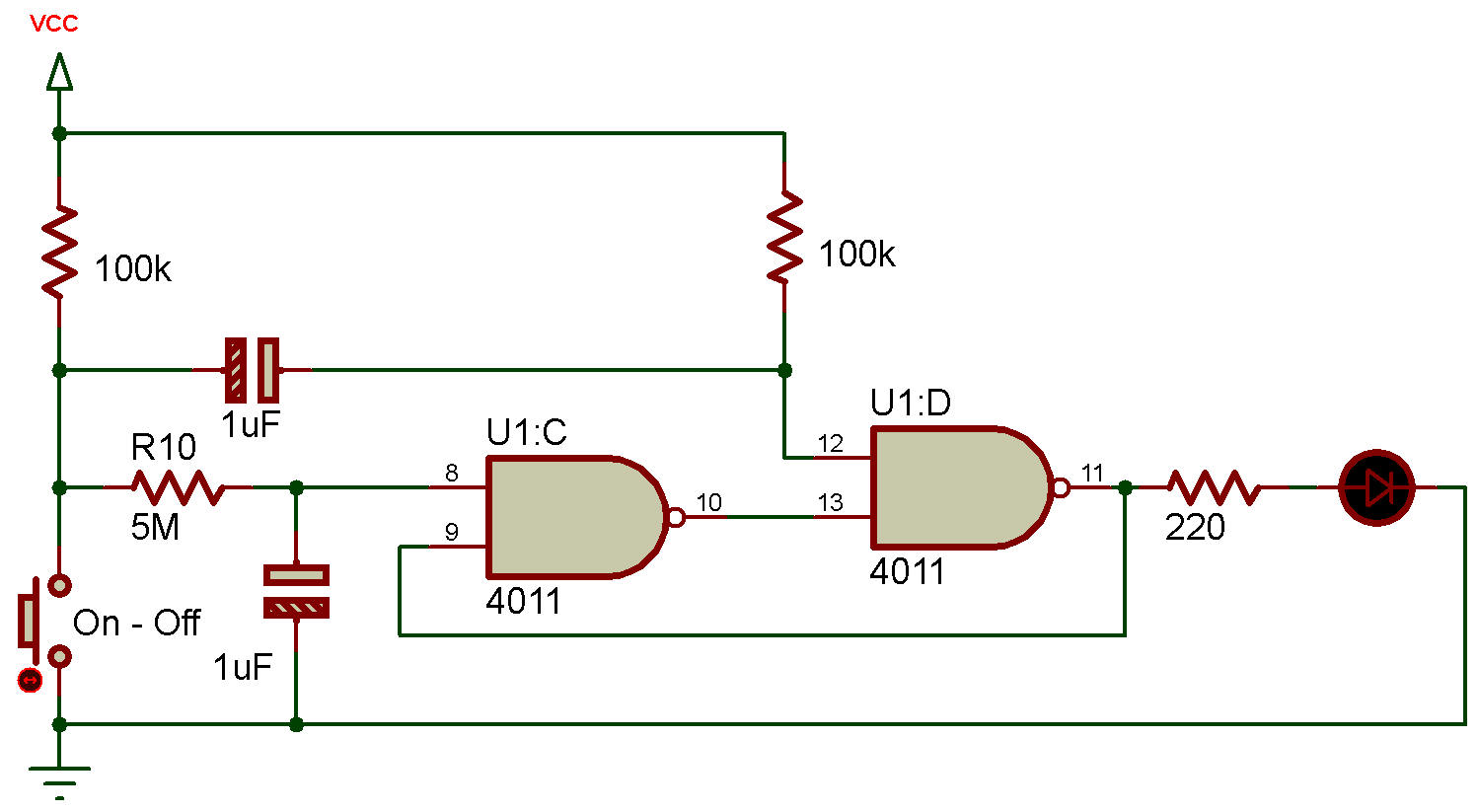

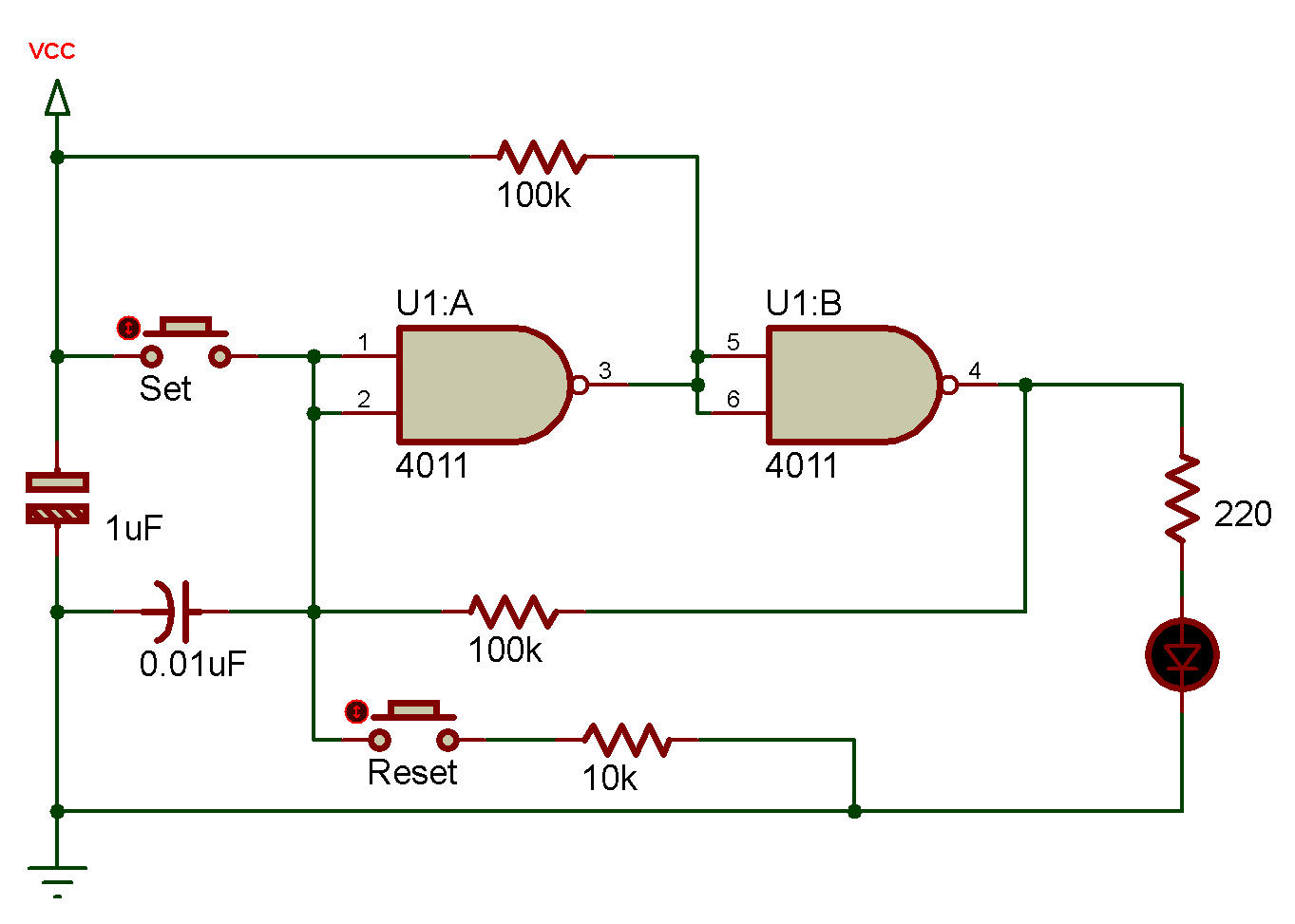

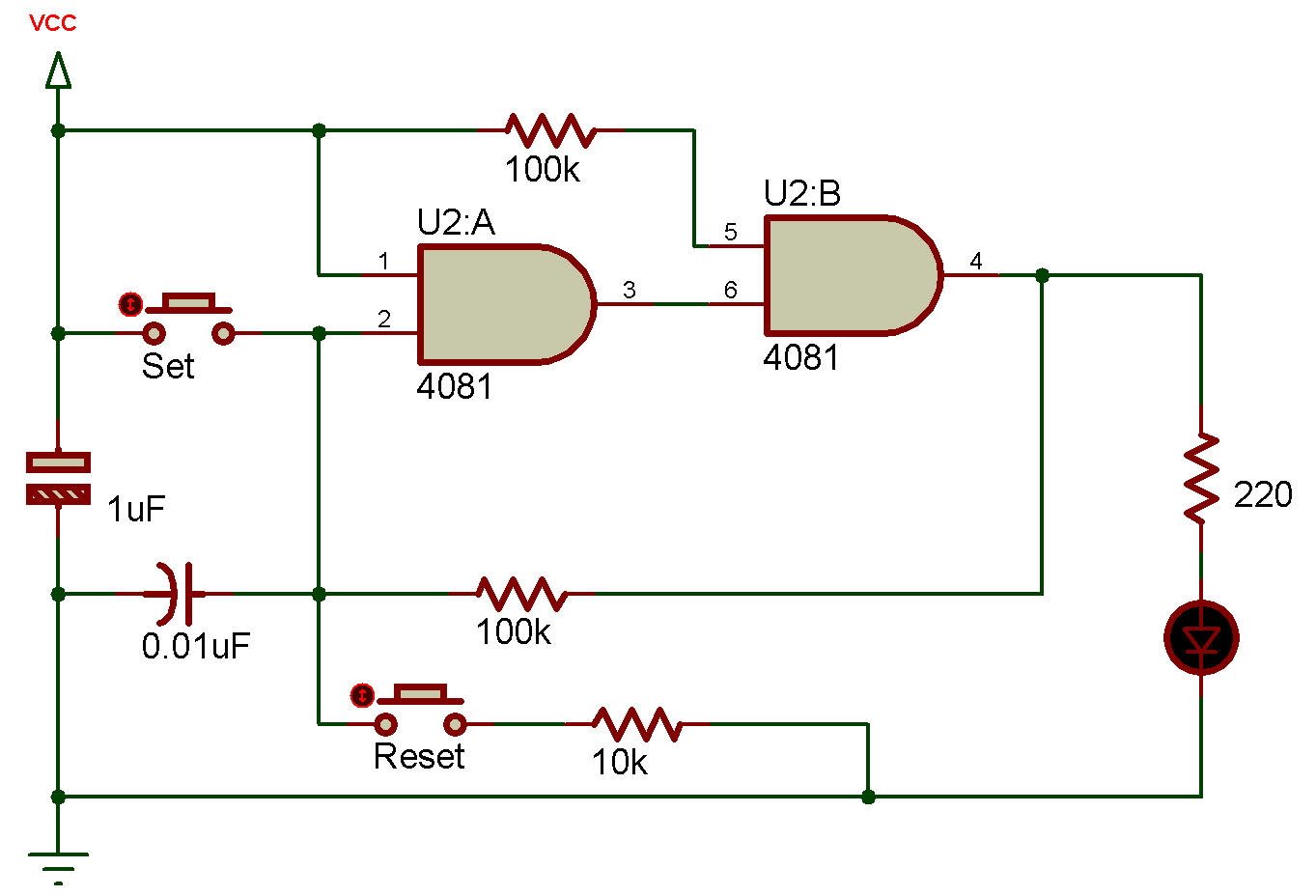

Il reste dans cet état « passant » tant qu'il est alimenté, même si le signal initial disparaît.
Ce type de circuit est pratique pour maintenir ou « verrouiller » l'état de sortie d'un circuit après une impulsion d'entrée, le stabilisant même en l'absence de signal d'entrée.
La sortie ainsi maintenue peut ensuite être utilisée pour commander un dispositif, que ce soit par l'intermédiaire d'un relais, d'un SCR (redresseur commandé au silicium), d'un triac ou directement par le transistor qui constitue la sortie.
It remains in this ‘on’ state as long as it has power, even if the initial signal disappears.
Such a circuit is handy for maintaining or ‘latching’ the output status of a circuit following an input prompt, keeping it stable even when the input is no longer present.
The sustained output can then be utilized to control a device, whether it’s through a relay, SCR (Silicon Controlled Rectifier), Triac, or directly by the transistor thats part of the output.
En déplaçant le composant C1 entre la base et l'émetteur de Q1, vous améliorerez la protection du circuit contre les commutations accidentelles.
De plus, vous pouvez utiliser une valeur de C1 plus petite, par exemple de 0,22 microfarads.

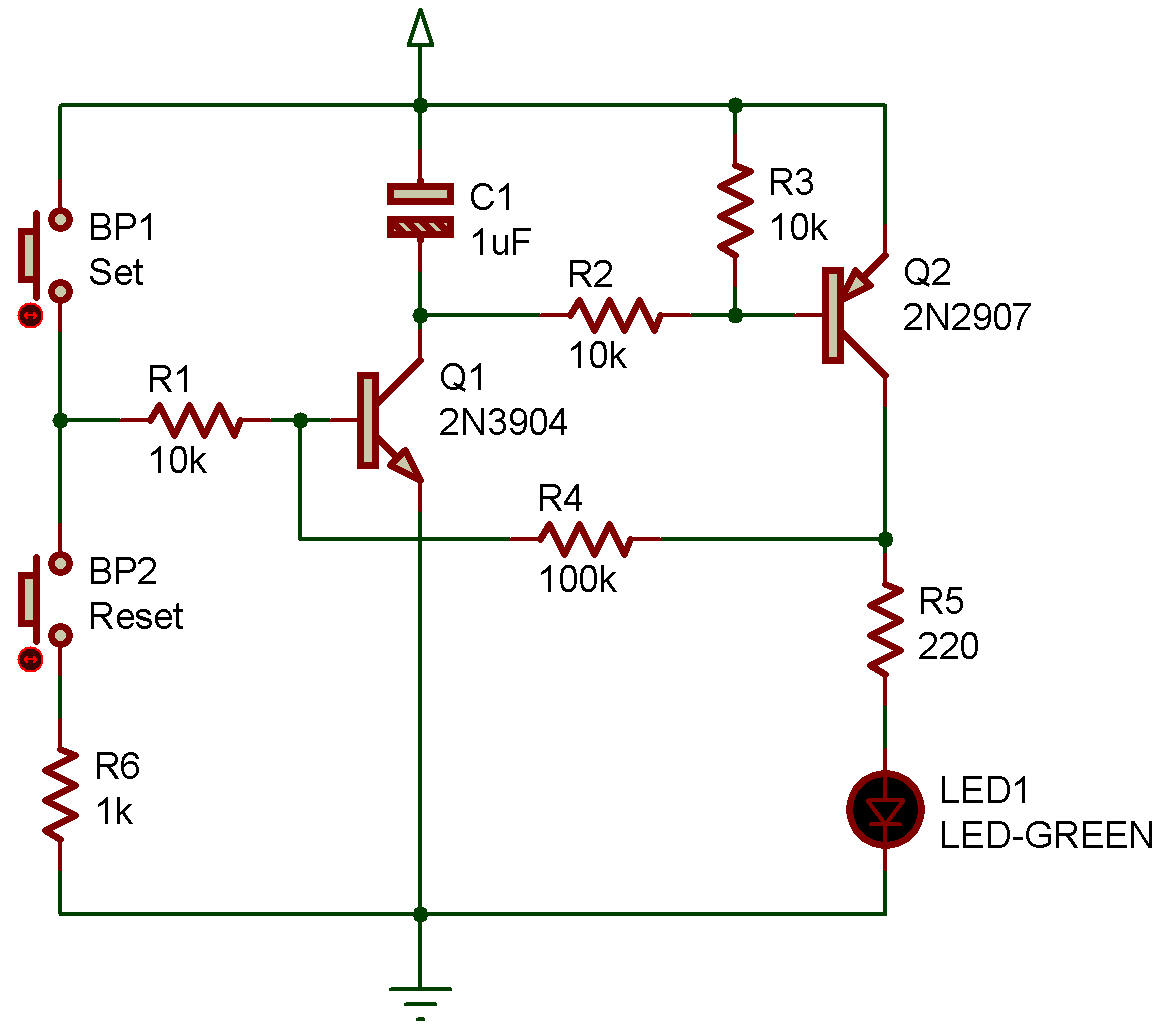

Le schéma représente deux transistors, Q1 et Q2, montés de sorte que Q2 reproduise l'activité de Q1.
Si Q1 reçoit un signal de démarrage, Q2 démarre également ; si Q1 s'arrête, Q2 s'arrête aussi.
Q2 amplifie également le signal, permettant ainsi de détecter même les signaux les plus faibles.
Voici comment cela fonctionne :
Lorsqu'un faible signal positif affecte Q1, celui-ci se met rapidement en marche et ramène le potentiel de démarrage de Q2 à zéro.
Q2 se met alors à fonctionner grâce à l'impulsion négative générée par l'activation de Q1.
Il est important de noter que Q1, un transistor NPN, fonctionne avec des signaux positifs, tandis que Q2, un transistor PNP, fonctionne avec l'énergie négative générée par Q1.
Jusqu'ici, tout ce qu'ils font est assez classique pour les transistors.
If you move the part called C1 to a new spot... right between the base and emitter of Q1, it will do a better job at preventing the circuit from accidentally switching on or off.
Plus, you can use a smaller C1, may be just 0.22 microfarads.
The diagram shows two transistors, Q1 and Q2, set up so that Q2 copies what Q1 does.
If Q1 gets a signal to start, Q2 will also start, and if Q1 stops, Q2 will stop too.
Q2 also helps to strengthen the signal making sure even tiny signals get noticed.
Heres what happens:
When a little positive signal comes to Q1, Q1 quickly starts working and makes Q2’s starting point go to zero.
Then Q2 begins to work because of the negative push it gets from Q1’s action.
It’s important to know that Q1, an NPN type, works with positive signals, while Q2, a PNP type, works with the negative energy created by Q1.
Up to this point everything they do is pretty standard for transistors.
de verrouillage crucial.
La résistance R4 du circuit joue un rôle très ingénieux.
Elle prélève une petite partie de la puissance d'une section du circuit et la renvoie au début.
Cette boucle maintient le circuit sous tension, fournissant une alimentation positive stable même si le signal d'entrée initial disparaît.
Imaginez un relais (un type d'interrupteur) dans ce montage : une fois activé, il resterait sous tension, même si vous relâchez le bouton qui l'a mis en marche.
Voici comment cela fonctionne :
Lorsque Q2 commence à se comporter comme Q1, R4 prélève une partie de la puissance de la sortie de Q2 et la renvoie à Q1.
Ainsi, Q1 continue de fonctionner en continu.
Un composant appelé C1 empêche également le circuit de démarrer accidentellement à cause de signaux parasites ou lors de la première mise sous tension.
Pour rétablir le fonctionnement normal, vous pouvez soit éteindre puis rallumer le circuit, soit utiliser un bouton-poussoir (Reset) pour arrêter directement Q1.
Ce type de configuration est vraiment utile, notamment pour les systèmes de sécurité et d'alarme où l'on souhaite qu'un appareil reste allumé jusqu'à ce qu'on décide de l'éteindre.
The resistor R4 in the circuit does something very clever.
It takes a little bit of the power from one part of the circuit and sends it back to the start.
This loop keeps the circuit switched on, giving a steady positive power even if the original input signal that turned it on goes away.
Imagine if you had a relay (a type of switch) in this setup, once it’s turned on, it would stay on, even if you stopped pressing the button that started it.
Heres how it works:
When Q2 starts to act like Q1, R4 takes some power from Q2’s output and sends it back to Q1.
This makes Q1 keep working non stop.
Theres also a part called C1 that makes sure the circuit doesn’t start by accident because of random signals or when you first turn it on.
To reset everything back to normal, you can either turn the whole circuit off and on again or use a push button (Reset) to directly stop Q1.
This kind of set-up is really useful, especially for things like security and alarm systems where you want something to stay on until you decide to turn it off.
