Fabriquer une bobine de 30 mm de diamètre
Avec un fil émaillé de 32 AWG
L1 350 uH, L2 70 uH

L'enroulement L2 comporte, pour la réception des PO, 40 spires de fil de 0,2 mm (32 AWG), tandis que L1 comporte en tout 120 spires jointives du même fil avec une prise intermédiaire à 45 spires à partir du côté relié à la masse (au début de L1 en haut).

Il est à noter que les deux enroulements doivent être bobinés dans le même sens et être distants de 3 mm comme l'indique la figure.

Pour ce faire, j'ai utilisé deux petites bouteilles de pilule de 30 mm que j'ai collé ensemble et ensuite j'ai enroulé une feuille de papier autour des deux petites bouteilles.

Coincé le premier tour sous le ruban

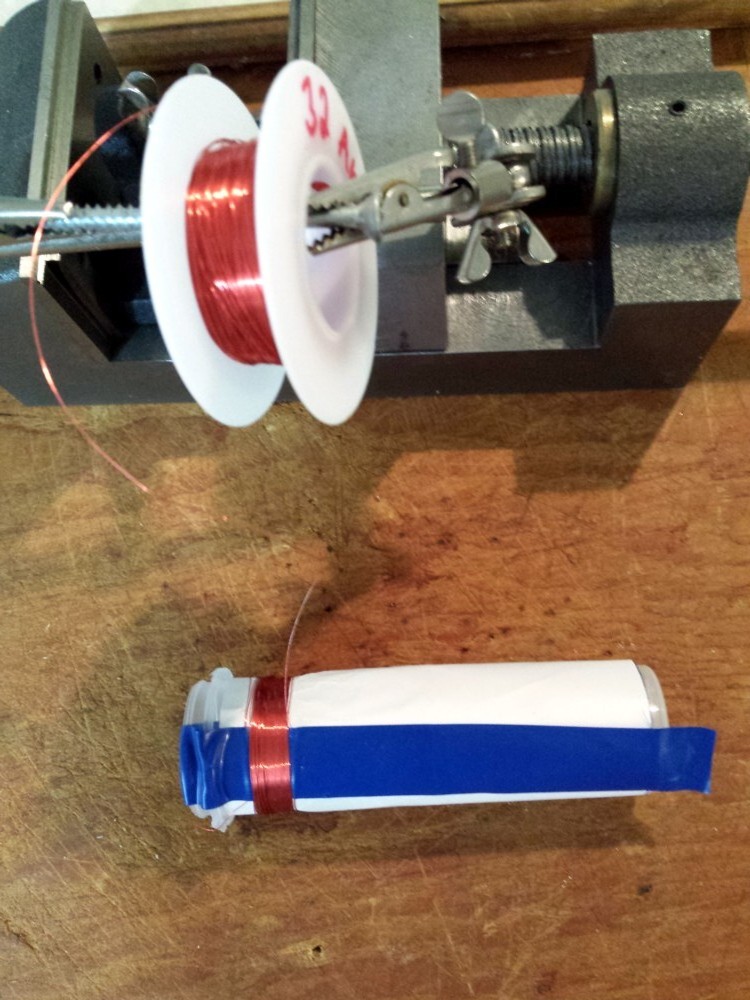

Faire une prise intermédiaire à 45 tour en coinçant le 45 ième tour sous le ruban. Ensuite compléter les 120 tours.

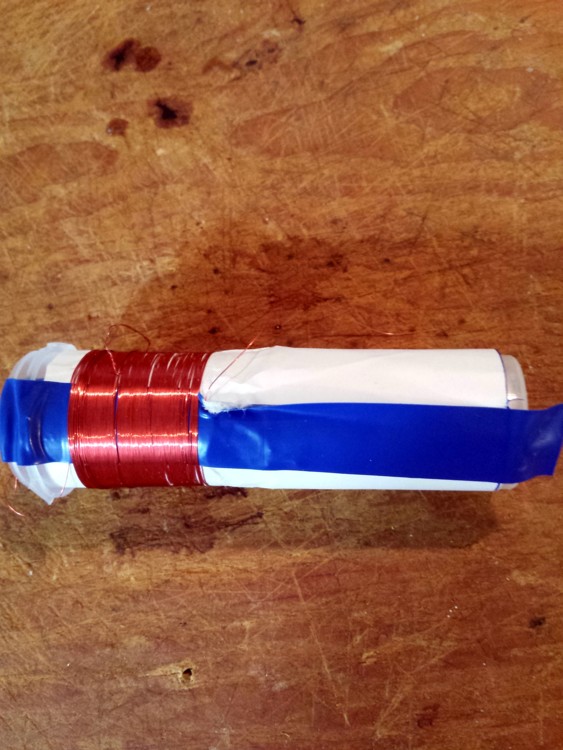

Bobine terminer avec les 40 derniers tours
(C'est du fait main ... Ouain ....)

Exemple de circuit de radio à Crystal à utiliser avec cette bobine avec une diode au germanium, 1N34 ou 1N60.

1500pf = 0.0015uF
