Roue de code couleur des résistances
Télécharger le fichier Resistor Colour Code Wheel for Resistor.pdf
La valeur résistive et la tolérance des résistances peuvent être indiquées sur le corps du composant résistif à l'aide d'anneaux ou de bandes de couleur codés

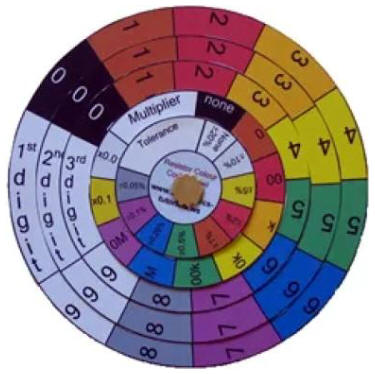

Cette roue de code couleur de résistance pratique et simple peut être utilisée comme référence pour trouver le code couleur de résistance correct de toute résistance à 4 ou 5 bandes.
Bien que ces bandes colorées représentent des valeurs nominales ou idéales, elles constituent une bonne approximation de la valeur de résistance réelle.
En effet, la valeur résistive réelle peut avoir une variation de pourcentage de résistance de chaque côté de la valeur nominale.
Cette variation est appelée « tolérance ». Toutes les résistances fixes ont une tolérance allant de moins d'un dixième de pour cent, (0,1 %) jusqu'à 20 % pour les gros types de carbone.
Ainsi, une tolérance de 5, 10 et 20 pour cent signifie que la valeur réelle de la résistance peut varier de la valeur nominale attendue jusqu'à ±5, ±10 et ±20 %.
Par exemple, une résistance de 100 Ω avec une tolérance de ±10 % peut avoir une valeur de 90 Ω (-10 %) à 110 Ω ; (+10 %). Cela représente une variation de 20 Ω et être toujours dans la tolérance.
Les résistances avec seulement trois bandes colorées n'ont généralement pas (aucune) bande de tolérance car elles ont une tolérance fixe de ±20 %.
Les deux premières bandes colorées sont les bandes de chiffres ou de nombres et la troisième est connue sous le nom de multiplicateur.
Lorsqu'il y a quatre bandes, les deux premières bandes colorées sont les bandes de chiffres, la troisième est le «multiplicateur », la quatrième bande étant la valeur de « tolérance ».
Sur les résistances avec cinq bandes colorées, les trois premières couleurs sont toujours des bandes de chiffres suivies des bandes de multiplicateur et de tolérance.
Utilisation de la roue chromatique Dans les exemples suivants, nous allons l'utiliser pour trouver les valeurs d'une résistance à 4 bandes et d'une résistance à 5 bandes.
Mais nous allons d'abord définir à quoi correspond chaque disque coloré par rapport à la signification des bandes colorées sur le corps d'une résistance.
Disque un (1 chiffre)
Il s'agit de la première bande colorée la plus proche de l'extrémité de la résistance sur le côté gauche et représente le premier chiffre de la valeur de la résistance.
Disque deux (2 chiffres)
Il s'agit de la deuxième bande colorée représentant le deuxième chiffre de la valeur de la résistance.
Disque trois (3 chiffres)
Il est utilisé pour les résistances à film métallique qui utilisent un code couleur à cinq et six bandes pour des valeurs plus précises.
Dans ce cas, les trois premières bandes colorées indiquent les trois premiers chiffres numériques. Pour une résistance à code couleur à trois ou quatre bandes, ces 3 chiffres peuvent être ignorés.
Disque quatre (le multiplicateur)
La bande colorée suivante est le multiplicateur mathématique qui représente le nombre de zéros à ajouter aux deux (ou trois) premiers chiffres.
Si la troisième couleur, pour une résistance à 4 bandes ou la quatrième couleur, pour une résistance à 5 bandes, est soit dorée, soit argentée, cela représente un multiplicateur décimal fractionnaire car la valeur résistive est inférieure à 10Ω.
Si la bande colorée est dorée, multipliez les deux ou trois premiers chiffres par 0,1 (divisez par 10) et si la bande colorée est argentée, multipliez par 0,01 (divisez par 100).
Disque cinq (la tolérance)
La dernière bande colorée représente la tolérance de la résistance.
Une bande dorée indique une tolérance de ±5 % tandis qu'une bande argentée indique une tolérance de ±10 %.
S'il n'y a pas de bande colorée comme dans une résistance à trois bandes, la tolérance est alors de ±20 %.
Notez qu'une résistance peut avoir 3, 4 ou 5 bandes colorées pour indiquer sa valeur résistive.
Les bandes colorées qui sont groupées ou rapprochées les unes des autres sur un côté du corps de la résistance indiquent la valeur résistive de la résistance et vous devez commencer ici à lire de gauche à droite.
Une seule bande colorée séparée du groupe et à elle seule sera la valeur de tolérance.
Dans ce premier exemple, nous allons utiliser la roue de code couleur de résistance que nous venons de créer pour trouver la valeur résistive de la résistance à 4 bandes suivante qui est utilisée pour la plupart des résistances.
Code couleur de la résistance à 4 bandes (4-band Resistor Colour Code)
Les bandes colorées sont représentées comme suit :
JAUNE, VIOLET, ORANGE et OR
Ensuite, la résistance à l'aide de la roue chromatique est trouvée comme suit :
Comme il s'agit d'une
résistance à 4 bandes et que la roue de code couleur de la résistance peut être
utilisée pour
trouver les valeurs résistives des résistances à 5 bandes, la
roue à 3 chiffres n'est pas utilisée dans ce cas.
La roue de code couleur indique alors :
La première bande de couleur (jaune) donne la valeur du premier chiffre de 4.
La deuxième bande de couleur (violet) donne la valeur du deuxième chiffre de 7.
Cela donne une valeur à deux chiffres de 47.
Multipliez cela par la valeur de la troisième bande.
Dans ce cas, l'orange a une valeur de 1000 ou 1k, donc la résistance a une valeur résistive de
47 000 ohms (47 × 1000 = 47 000) ou 47 kΩ.
La dernière bande donne la valeur de tolérance des résistances et l'or correspond à une plage de tolérance de ±5%.
Ensuite, en utilisant la roue chromatique des résistances, la résistance a la résistance suivante :
Jaune Violet Orange = 4 7 3 = 4 7 x 10 = 47 000 Ω ou 47 kΩ ± 5 %.
Code couleur de la résistance à 5 bandes (5-band Resistor Colour Code)
Les bandes colorées sont représentées comme suit :
BLEU, ROUGE, NOIR, MARRON et MARRON
Ensuite, la résistance à l'aide de la roue chromatique est trouvée comme suit :
Comme il s'agit d'une résistance à 5 bandes, tous les disques de la roue de code couleur de la résistance peuvent être utilisés pour trouver la valeur résistive.
Ensuite, la roue de code couleur indique :
La première bande de couleur (bleu) donne la valeur du premier chiffre de 6.
La deuxième bande de couleur (rouge) donne la valeur du deuxième chiffre de 2.
La troisième bande de couleur (noir) donne la valeur du troisième chiffre de 0.
Cela donne une valeur à trois chiffres de 620.
Nous multiplions maintenant cela par la valeur de la quatrième bande, marron, qui a une valeur de 10.
La résistance a donc une valeur résistive de 6 200 ohms (620 × 10 = 6 200) ou 6 k2 Ω.
La dernière bande donne la valeur de tolérance des résistances et marron correspond à une plage de tolérance de ± 1 %.
Ensuite, en utilisant la roue chromatique des résistances, la résistance a la valeur suivante :
Bleu Rouge Noir Marron = 6 2 0 0 = 6 2 0 x 10 = 6200Ω ou 6k2Ω ±1%.
