Images de Palans

Machine Simple

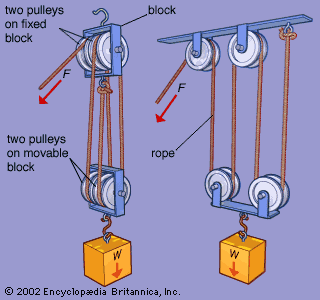

PALAN (block and tackle) :

Manoeuvre composé d'une ou de plusieurs poulies et d'un cordage passant par elles pour effectuer des travaux de force. Dans le cordage, on distingue le dormant, fixé à la poulie et le garant (ou courant) sur lequel on exerce une traction.
On distingue selon la fixation et le nombre de poulies :
- le palan simple (1): deux poulies simples à crochet à un seul brin
- le palan double (5) : poulies doubles en 3 ou 4 brins
- le palan triple : poulies triples en 4 et 5 brins
- le cartahu simple (2) : filin passant par une poulie simple fixée
- le cartahu double (3) : un dormant sur un point fixe, une poulie mobile munie d'un crochet, une poulie fixe,
- l'
itague (4) : un dormant sur un point mobile le courant faisant retour par une poulie fixe
- l'itague double,
- les bredindins (6 et 7) : où les dormants des poulies se rejoignent sur un même crochet,
- la caliorne : formée d'une poulie double et d'une poulie triple, dont l'une est munie d'un croc.

1 : Palan simple
a : Dormant
b : Courant
