Girouette Électronique
| 3 Bits 8 positions | 4 Bits 16 positions |
|
|
 |
| 5 Bits 32 positions | 6 Bits 64 positions |
 |
 |
| 7 Bits 128 positions | 7 Bits Masque |
 |
 |
Tableau de correspondance
3 Bits 8 positions q =45°
|
Nord |
0° |
101 |
NE |
45° |
100 |
|
Est |
90° |
000 |
SE |
135° |
001 |
|
Sud |
180° |
011 |
SO |
225° |
010 |
|
Ouest |
270° |
110 |
NO |
315° |
111 |
4 Bits 16 positions q = 22,5°
|
Nord |
0° |
1010 |
NE |
45° |
1001 |
NNE |
22,5° |
1011 |
SSO |
202,5° |
0111 |
|
Est |
90° |
0000 |
SE |
135° |
0011 |
ENE |
67,5° |
1001 |
OSO |
247,5° |
0100 |
|
Sud |
180° |
0110 |
SO |
225° |
0101 |
ESE |
112,5° |
0001 |
ONO |
292,5° |
1101 |
|
Ouest |
270° |
1100 |
NO |
315° |
1111 |
SSE |
157,5° |
0010 |
NNO |
337,5° |
1110 |

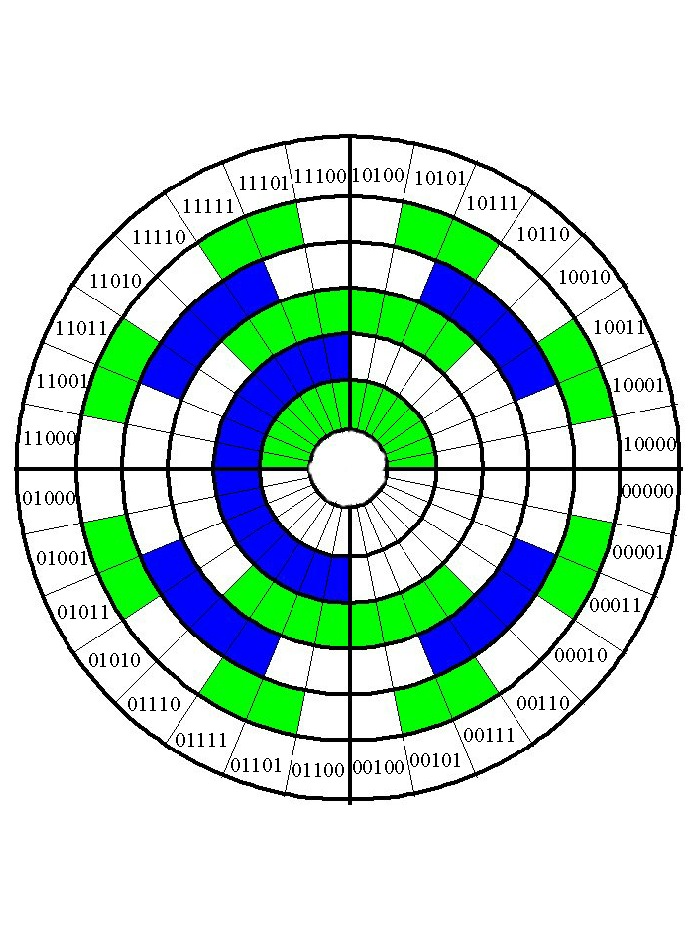

5 Bits 32 positions q = 11,25° (à partir de 5 bits il y a deux codes pour la position)
|
Nord |
0° |
11100 10100 |
NE |
45° |
10110 10010 |
NNE |
22,5° |
10101 10111 |
SSO |
202,5° |
01101 01111 |
|
Est |
90° |
10000 00000 |
SE |
135° |
00010 00110 |
ENE |
67,5° |
10011 10011 |
OSO |
247,5° |
01011 01001 |
|
Sud |
180° |
00100 01100 |
SO |
225° |
01110 01010 |
ESE |
112,5° |
00001 00011 |
ONO |
292,5° |
11001 11011 |
|
Ouest |
270° |
01000 11000 |
NO |
315° |
11010 11110 |
SSE |
157,5° |
00111 00101 |
NNO |
337,5° |
11111 11101 |
|
Nord |
0° |
111000 101000 |
NE |
45° |
101100 100100 |
NNE |
22,5° |
101010 101110 |
SSO |
202,5° |
011010 011110 |
|
Est |
90° |
100000 000000 |
SE |
135° |
000100 001100 |
ENE |
67,5° |
100110 100110 |
OSO |
247,5° |
010110 010010 |
|
Sud |
180° |
001000 011000 |
SO |
225° |
011100 010100 |
ESE |
112,5° |
000010 000110 |
ONO |
292,5° |
110010 110110 |
|
Ouest |
270° |
010000 110000 |
NO |
315° |
110100 111100 |
SSE |
157,5° |
001110 001010 |
NNO |
337,5° |
111110 111010 |
7 Bits 128 positions q = 2,8125°
|
Nord |
0° |
1110000 1010000 |
NE |
45° |
1011000 1001000 |
NNE |
22,5° |
1010100 1011100 |
SSO |
202,5° |
0110100 0111100 |
|
Est |
90° |
1000000 0000000 |
SE |
135° |
0001000 0011000 |
ENE |
67,5° |
1001110 1001100 |
OSO |
247,5° |
0101100 0100100 |
|
Sud |
180° |
0010000 0110000 |
SO |
225° |
0111000 0101000 |
ESE |
112,5° |
0000100 0001100 |
ONO |
292,5° |
1100100 1101100 |
|
Ouest |
270° |
0100000 1100000 |
NO |
315° |
1101000 1111000 |
SSE |
157,5° |
0011100 0010100 |
NNO |
337,5° |
1111100 1110100 |
16 led
Disque à fente codé bcd binaire
Décodeur 74LS155 ou équivalent
Cartouche de gaz dont le fond est découpé
Alimentation 5V 1A
Le dispositif électronique est basé sur un couplage optoélectronique. L’indication de position se fait grâce à 16 LED, reparties sur les 360° de la rose des vents, ce qui donne une résolution de 22,5°.
Le capteur est composé de 4 LED infrarouge de leurs résistances et de 4 phototransistors et transistor de sortie.
Pour la liaison filaire il convient de ne pas dépasser 50M.
Un disque a fente, codé BCD binaire est utilisé en association avec un 74LS154 ou équivalent.
La partie « capteur » de la girouette est abritée sous un capot qui est une cartouche de gaz dont le fond aura été découpé.
La partie indicatrice est composée d’une alimentation 5V 1A d’un circuit comprenant le décodeur 74LS154 et 16 LED disposé en cercle.
Il n’y a aucune mise au point le fonctionnement doit être immédiat.
Pour faire la roulette,
Première rangé : commencer par colorer deux blocks, laisser deux espaces, coloré deux blocks ….
Deuxième rangé: Colorer 4 blocks donc le début est sous un block de la première rangé et la fin est aussi sous un block de la première rangé.
Troisième rangé: Colorer 8 blocks donc le début est sous 2 blocks de la deuxième rangé et la fin est aussi sous 2 blocks de la deuxième rangé.
Quatrième rangé: Colorer 16 blocks donc le début est sous 4 blocks de la troisième rangé et la fin est aussi sous 4 blocks des troisièmes rangé.
Etc. pour plus de bits.
4 Bits 16 positions q = 22,5°
|
Nord |
0° |
1010 |
NE |
45° |
1001 |
NNE |
22,5° |
1011 |
SSO |
202,5° |
0111 |
|
Est |
90° |
0000 |
SE |
135° |
0011 |
ENE |
67,5° |
1001 |
OSO |
247,5° |
0100 |
|
Sud |
180° |
0110 |
SO |
225° |
0101 |
ESE |
112,5° |
0001 |
ONO |
292,5° |
1101 |
|
Ouest |
270° |
1100 |
NO |
315° |
1111 |
SSE |
157,5° |
0010 |
NNO |
337,5° |
1110 |
Une autre version de girouette
