Baromètre
Météo et instruments
météorologiques pour l'amateur
(P. R. JAMESON 1912)
Un anéroïde précis montrera "l'altitude" d'une table. S'il est soulevé du sol jusqu'au dessus d'une table, il enregistrera une hauteur de 2 ou 3 pieds, selon la hauteur de la table.

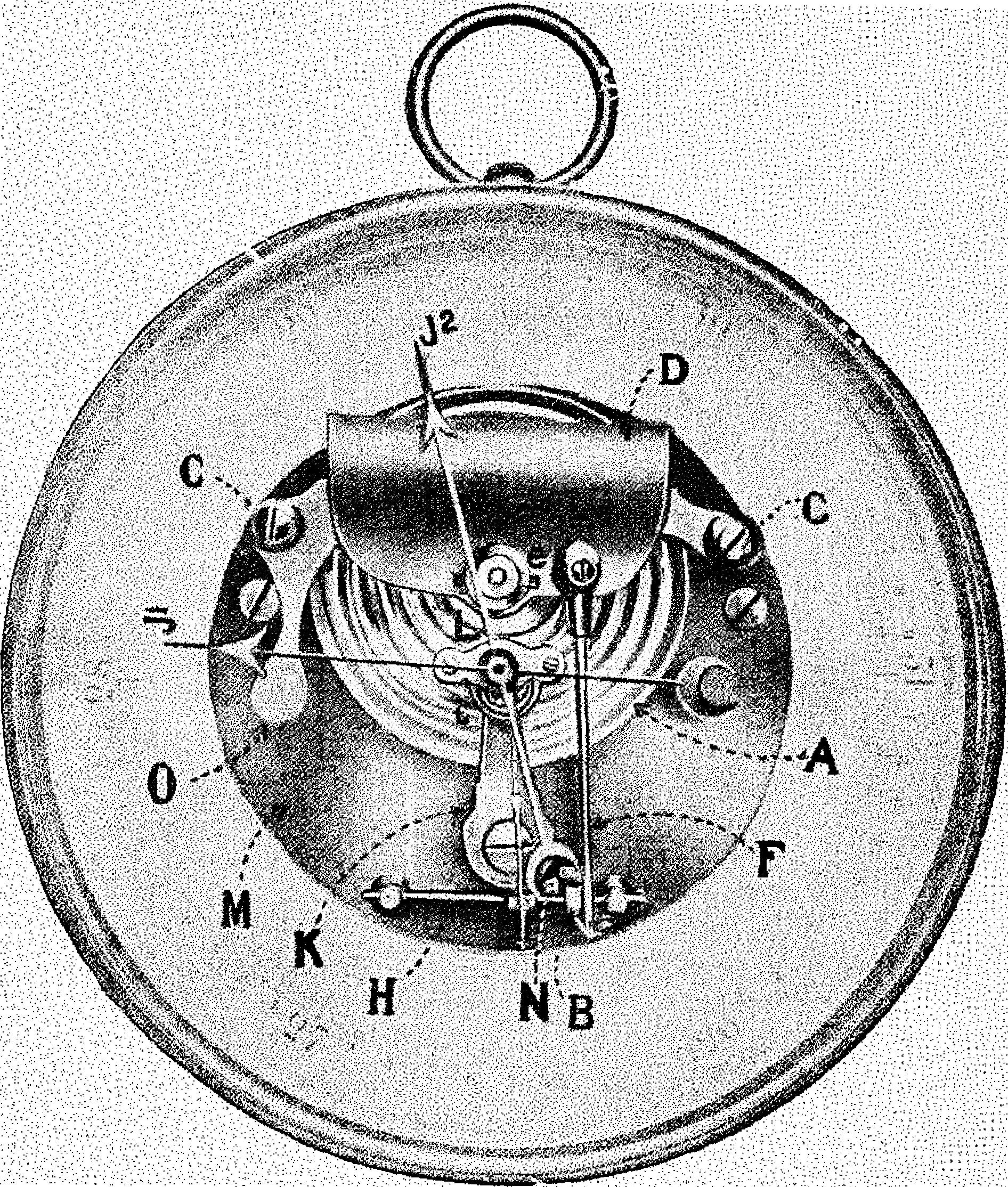

« A » est une boîte métallique ou une chambre à vide composée de deux disques ondulés circulaires en argent allemand mince fermement soudés ensemble sur les bords (Fig. 2) et fixés à la plaque de base, « B ». Lorsque l'air est évacué, les disques supérieur et inférieur se ferment, comme illustré à la Fig. 3.
Enjambant cette chambre se trouve le pont "O" qui est maintenu à partir de la plaque par les vis finement pointues, "C", "C", ces vis étant également utilisées pour réguler finement la tension sur la chambre, "A"".
Le tranchant du couteau , "E" est inséré dans le poteau de la chambre à vide (qui passe à travers un trou dans le ressort, (CD,") tirant ainsi les deux disques ondulés de la chambre à vide, la laissant en équilibre avec l'atmosphère.
C'est du mouvement de la chambre à vide que dépend le fonctionnement du baromètre. Une augmentation de pression permet au vide de vaincre la puissance du ressort, l'action étant alors vers le bas ; une diminution de la pression atmosphérique produisant le résultat contraire.
Le levier "F" est fixé au ressort "D" qui (étant en connexion et travaillant avec la chambre à vide comme décrit précédemment) multiplie considérablement le mouvement.
La tige ou le levier principal "F" est relié au levier "B" ; le levier "B" est à nouveau connecté au levier "H". À cela est attachée une chaîne fine qui est enroulée sur le pignon central, "L", par le spiral, "J1".
Le bras en saillie, "K", (avec les deux petits piliers et la traverse) supporte la tonnelle et le spiral. À la goupille, "L" (qui passe par le centre du spiral) est attachée l'aiguille, "J1", qui indique sur un cadran divisé avec précision, la quantité correcte de changement barométrique.
L'aiguille "J2" est l'aiguille auxiliaire C & T indiquant la pression au niveau de la mer.
L'aiguille, "J3," n'est pas liée au mouvement mais est réglée (en tournant la tête fraisée traversant le verre). Comme cette aiguille reste immobile, un coup d'œil montre le mouvement de l'aiguille "J1".
Baromètres météorologiques à utiliser au-dessus du niveau de la mer
La pression de l'air n'est ni uniforme ni stationnaire, mais elle est différente selon les endroits et change de plusieurs façons.
Tout d'abord, il diminue à mesure que nous montons. Au niveau de la mer, tout le poids de l'air au-dessus de nos têtes pèse fortement sur nous, à mille pieds il n'y a pas autant d'air au-dessus de nous et par conséquent la pression est moindre.
Le baromètre idéal est donc celui qui est facilement ajusté pour qu'il enregistre à une altitude, l'équivalent de la pression atmosphérique au niveau de la mer.
Ceci est fidèlement réalisé dans le baromètre illustré.
Inséré à l'arrière de l'instrument il y a une plaque d'environ 2½ po de diamètre divisé de 0 à 3500 pieds qui tourne. Gravée sur le boîtier et pointant vers la plaque divisée se trouve une flèche.
Si l'utilisateur vit à une altitude de 1000 pieds au-dessus du niveau de la mer, il suffit de tourner la plaque jusqu'à ce que la marque 1000 soit contre la flèche.
L'instrument enregistrera alors les lectures du niveau de la mer, qui sont les lectures publiées quotidiennement sur les cartes météorologiques. Cette plaque se chargera de tous les réglages de 0 à 3500 pieds au-dessus du niveau de la mer.
Occasionnellement (disons une ou deux fois par an), il est souhaitable de "vérifier" l'anéroïde. La façon la plus simple de le faire est de consulter le bureau météorologique local et d'obtenir LA LECTURE DE PRESSION RÉELLE NON CORRIGÉE POUR L'ALTITUDE.
Tournez la plaque à l'arrière de l'instrument jusqu'à ce que le "O" coïncide avec la pointe de la flèche, et si le baromètre est la même que la lecture standard, aucune modification n'est nécessaire.
Si, toutefois, il devait être un peu haut ou bas, il peut être réglé pour s'accorder en plaçant un tournevis dans la vis vue à travers le trou à l'arrière du boîtier et lorsqu'il est tourné, l'aiguille sur le cadran suivra dans le Même direction.
Aucune correction supérieure à TROIS DIXIÈMES de pouce ne doit être effectuée par cette méthode. Si l'instrument lit plus de trois dixièmes de la lecture standard, il doit être confié à des mains compétentes pour un réajustement car la saleté obstrue parfois certaines des pièces de travail délicates comme dans une horloge.
La plaque de laiton peut alors être tournée jusqu'à ce que l'altitude de la ville d'observation soit indiquée contre la flèche sur la plaque tournante divisée. L'instrument est ensuite réglé sur une lecture standard corrigée d'une différence d'altitude entre votre ville et le niveau de la mer.
Il ne faut pas trop se fier aux paroles de la météo. Ils sont simplement relatifs et il ne s'ensuit pas qu'une condition quelconque doive suivre l'aiguille indicatrice.
Sur le cadran réarrangé fourni avec ces baromètres, les mots météo sont disposés à des lectures MOYENNES, c'est-à-dire au point 29,72 pouces, l'aiguille pointe vers Pluie - le point moyen auquel la pluie se produit et la même chose s'applique aux marques "Éclaircies", "Passable" et "Très sec".
Il faut se rappeler que le temps est PRÉVU par un anéroïde probablement douze à vingt-quatre heures à l'avance et que les lectures n'indiquent pas les conditions actuelles. La rapidité d'un changement de temps et son intensité seront indiquées par la vitesse et la quantité de mouvement de l'aiguille.
Les grands chiffres sur le cadran représentent des pouces de pression. Les petits chiffres entre représentent des dixièmes de pouces. Chaque dixième de pouce est divisé en cinquièmes, faisant de chaque division une valeur de deux centièmes de pouce.
Une autre solution satisfaisante est le C. & T. Patent Altitude Adjustment, qui consiste en une aiguille auxiliaire en cuivre fixée de manière réglable à l'aiguille de pression et se déplaçant avec elle.
Alors que l'aiguille de pression indique la pression atmosphérique réelle à l'altitude à laquelle l'anéroïde est utilisé, l'aiguille de cuivre peut être ajustée de manière à toujours afficher la pression au niveau de la mer correspondante.
L'illustration montre les aiguilles réglées pour une altitude d'environ 300 pieds. Le tableau ci-dessous donne la quantité de déplacement de l'aiguille de cuivre pour différentes hauteurs au-dessus du niveau de la mer.

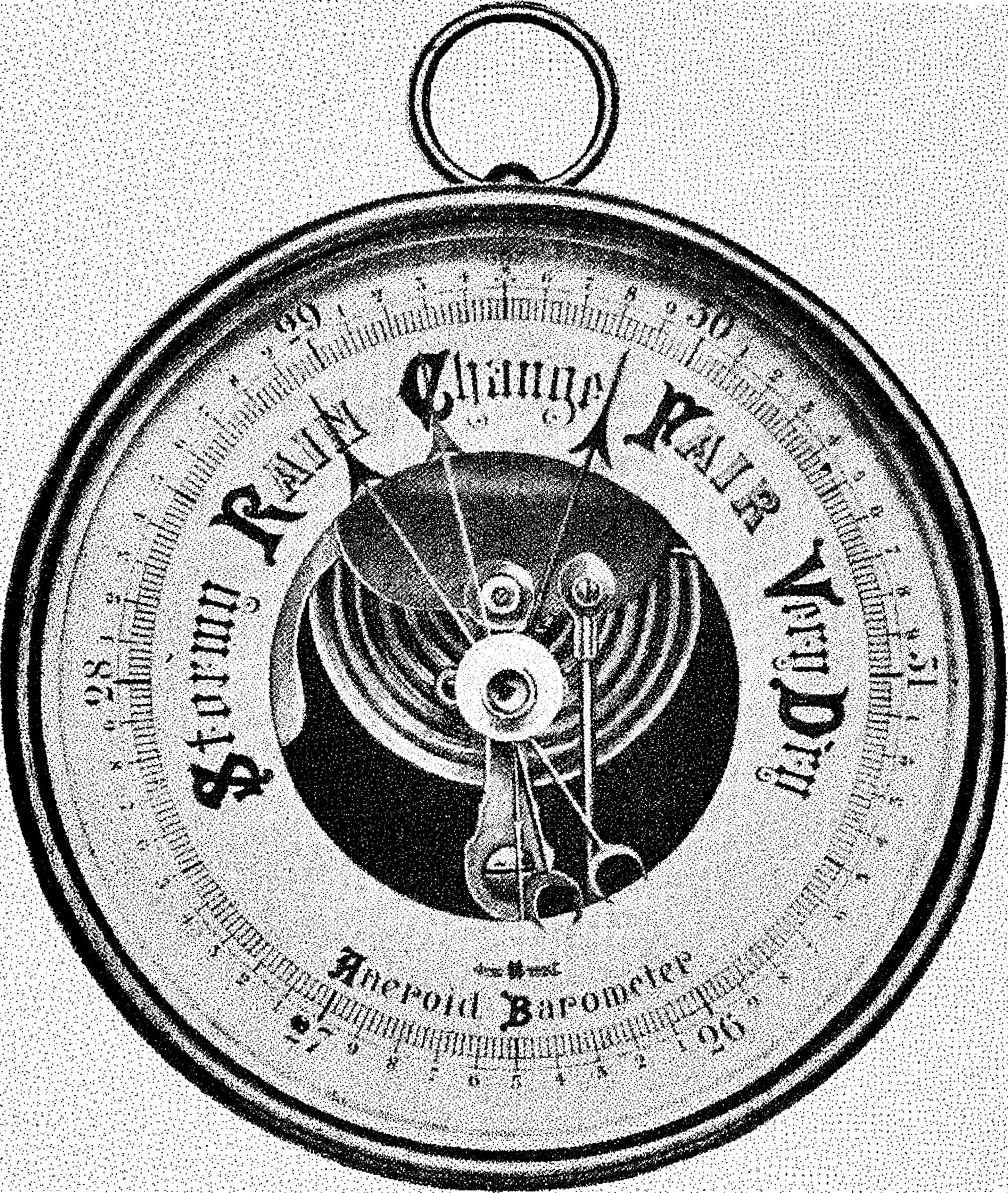

Baromètre anéroïde avec réglage d'altitude breveté C. & T.
Tableau n° 2
Pour les anéroïdes avec Ajustement "C. & T."
Le tableau n° 2 donne la fraction de pouce dans laquelle l'aiguille de cuivre doit être déplacée vers la droite sur le cadran pour chaque millier de pieds successifs d'élévation à laquelle le baromètre sera utilisé au-dessus du niveau de la mer.
Au dessus du niveau de la mer. Déplacez l'aiguille en cuivre vers la droite de
500 pieds
0.5 échelle de pouces
1,000 "
1.1
1,500 " 1.6 "
2,000 "
2.2 "
2,500 " 2.7 "
3,000
" 3.2 "
3,500 "
3.7 "
4,000 " 4.2 "
CYCLONES
CYCLONES BAS
La pluie tombant à raison de 0,02 pouce par heure est considérée comme légère ; à 0.05 pouce lourd.
Parfois, la pression barométrique sur une partie d'un pays est bien inférieure à la moyenne, parfois aussi basse que 29 pouces ou même moins. Dans de tels cas, la pression augmente dans des cercles qui s'élargissent sur une distance de plusieurs centaines de kilomètres à partir de l'endroit où la pression est la plus basse.
Un système d'isobares de ce type s'appelle un "cyclone". Il est généralement accompagné par la pluie et les vents violents dans le pays sur lequel il se trouve.
Les "dépressions" sont parfois appelées tempêtes. Le centre de la plus petite isobare s'appelle le centre de la tempête. Lorsque la forme de l'isobare représentant une zone de basse pression n'est pas arrondie et presque circulaire, la zone est simplement appelée "Basse" ou "Dépression".
CAUSES DE CYCLONES OU ORAGES
Les cyclones sont principalement dus au réchauffement et à l'humidité inégaux, ou au refroidissement et à l'assèchement, de l'air sur de vastes régions de la surface terrestre, perturbant le niveau des surfaces d'égale densité.
Il en résulte un mouvement ascensionnel convectionnel de l'air plus léger près du sol et la descente de l'air plus lourd d'en haut pour rétablir l'équilibre.
L'air léger se déplace en spirale vers l'intérieur et vers le haut, et à une plus grande hauteur s'écoule vers l'extérieur vers les côtés. Ce flux est similaire à celui de l'eau d'un bassin à travers un trou dans le fond. Le mouvement des côtés opposés donne lieu à la rotation.
Lorsque la convection ascendante s'étend jusqu'à une hauteur à laquelle la température est abaissée par refroidissement dynamique en dessous de la température du point de rosée de l'air, il se produit une formation de condensation et de nuages.
Lorsque cela se produit, l'impulsion giratoire initiale de l'air devient secondaire. Le rôle principal dans le maintien et l'extension du mouvement ascendant est pris par la chaleur latente libérée de la vapeur.
La canopée nuageuse pendant la journée augmente également la tendance de l'air à monter en transférant le point d'application de la chaleur du soleil du sol à la surface supérieure des nuages à une hauteur dans l'air.
CYCLONE SEC
Le mouvement ascendant de convection dans l'air se produit à tout moment de la journée, mais la plupart du temps, il n'est pas suffisant pour transporter l'air assez haut pour produire une grande quantité de condensation, parfois en raison de la faiblesse de la force ascensionnelle, et encore à cause de la sécheresse de l'air obligeant à monter à une très grande hauteur pour l'abaisser au point de rosée.
Cette condition produit parfois un cyclone sec d'action faible, avec seulement formation de nuages et pas de pluie. La diminution de pression dans un cyclone produit par la seule pluie est très légère.
La force centrifuge développée par la giration et l'influence déflectrice de la rotation terrestre sur les courants sont les principales causes de la production d'une dépression au centre d'un cyclone.
RÉGLAGE NÉCESSAIRE
Un baromètre anéroïde peut être déréglé, dans la mesure où il ne correspond pas à la lecture d'un baromètre mercuriel qui donne toujours des mesures précises de la quantité de changement de pression atmosphérique. Il est plus satisfaisant pour l'observateur, cependant, si son instrument est comparé à un baromètre mercuriel standard.
S'ils ne correspondent pas, l'anéroïde peut être ajusté en tournant la petite vis de réglage jusqu'à ce que l'aiguille indicatrice sur le cadran coïncide avec la hauteur de la colonne de mercure. Il ne doit cependant jamais être déplacé de plus de 0,3 pouce.
Les baromètres de la meilleure qualité nécessitent un léger ajustement au bout de six mois, puis environ une fois tous les neuf mois. Après un certain temps, ils deviennent si précis en permanence qu'ils ne nécessitent aucune réinitialisation. La qualité ordinaire des instruments nécessite naturellement un réglage plus fréquent.
COMPENSATION DES ANÉROÏDES
Tous les anéroïdes de qualité fine sont compensés pour contrecarrer l'expansion et la contraction des métaux, ce qui altère l'effet de levier du mécanisme, rendant les indications très imprécises.
Dans la compensation d'un baromètre, il faut faire levier "F" (Voir plus haut) d'une barre composite de deux métaux (acier et laiton), la quantité de chacun étant modifiée jusqu'à ce qu'elle soit correctement "compensée" de tout changement en température. Cela évite la nécessité de tenir compte de la température, qui est nécessaire dans la lecture d'un baromètre à mercure.
Une compensation approximative de la température peut être effectuée en laissant une petite quantité d'air dans la chambre à vide. Lorsqu'il est chauffé, cela augmente sa pression vers le haut et tend à compenser l'effet d'affaiblissement sur les ressorts. Cette compensation seule n'est pas suffisante. Il est nécessaire de compenser le levier "F" comme décrit.

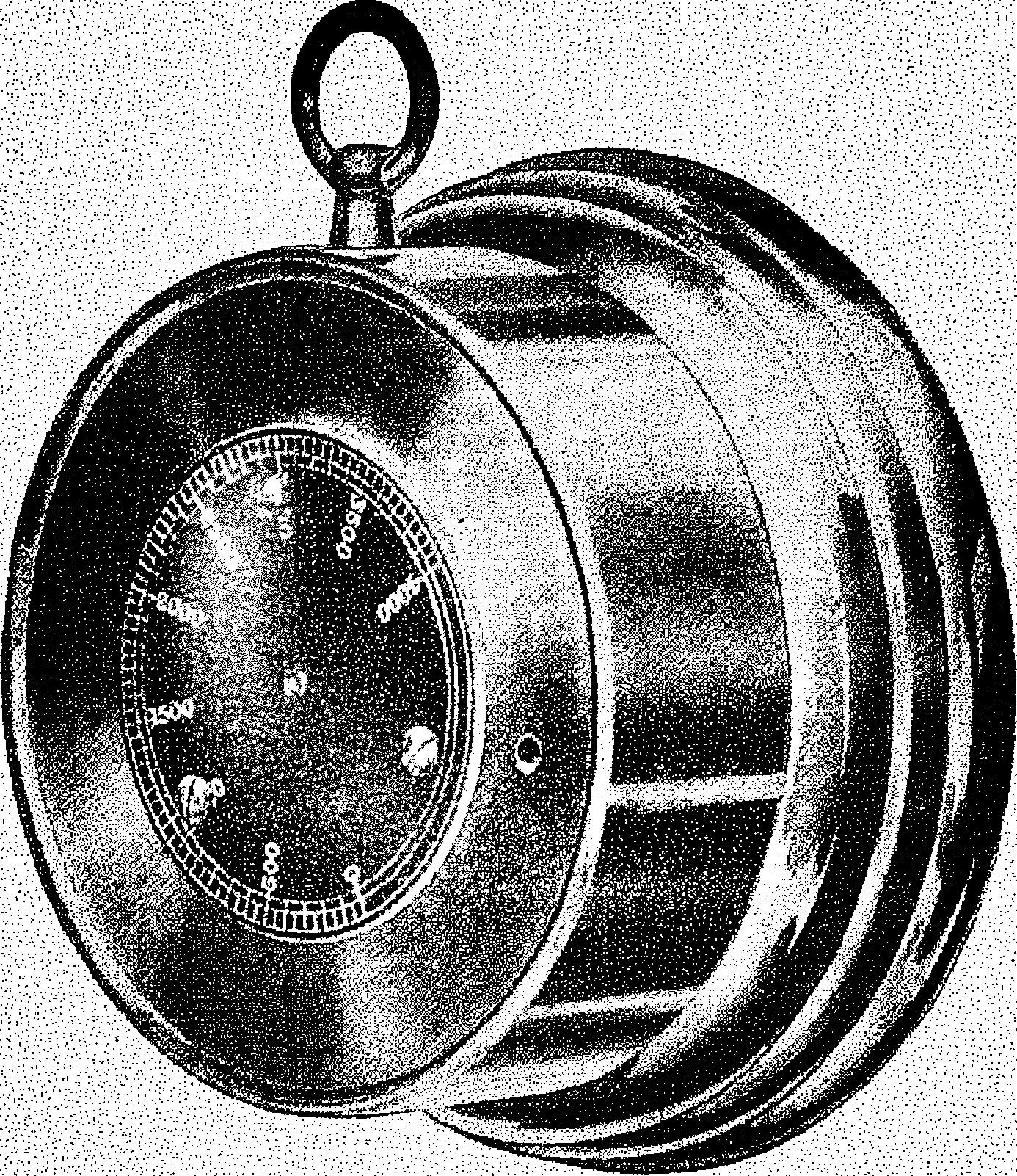

ANÉROÏDES À USAGE MARIN
Le baromètre anéroïde est le meilleur instrument qui puisse être conçu pour un usage marin, non seulement en raison de son extrême sensibilité, mais aussi parce qu'il n'est pas affecté par le mouvement du navire. Il est maintenant reconnu comme une nécessité pour le marin et est fabriqué sous de nombreuses formes compactes pour une utilisation dans les yachts.
Un témoignage important de leur excellence pour les marins a été donné dans l'action généreuse de la Life Boat Institution de Grande-Bretagne, lorsque, afin de promouvoir son utilisation et de prévenir la perte de vie parmi cette belle classe de pêcheurs, ils ont offert de fournir au maître de n'importe quel bateau de pêche, un anéroïde à moitié prix.
SYMPIESOMÈTRE
C'est un baromètre dans lequel la pression atmosphérique s'exerce directement sur une courte colonne d'huile ou de liquide similaire, provoquant la compression d'une partie de l'air ou du gaz enfermé dans le tube au-dessus du liquide ; très sensible, mais très susceptible de dérangements et de grandes imprécisions.

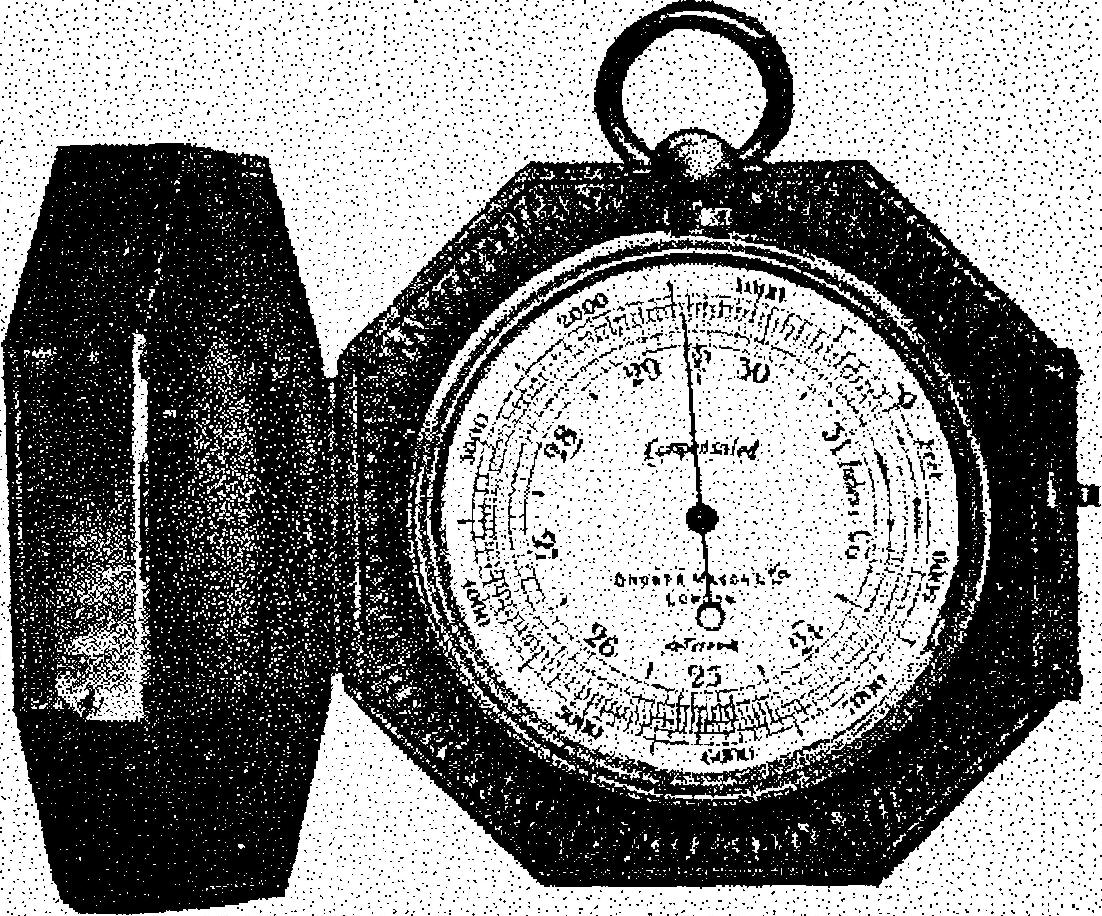

Anéroïdes de montre et de
poche
Montre anéroïde avec échelle d'altitude
Pour le touriste, l'ingénieur et l'arpenteur, le baromètre anéroïde est non seulement très intéressant mais aussi indispensable, car il mesure, s'il est correctement utilisé avec une grande précision, la hauteur des collines, des montagnes et des pentes.
Il existe de nombreuses formes utilisées, mais le style de montre ou de poche ordinaire est le plus populaire. Ils sont fabriqués avec des échelles d'altitude fixes et tournantes.
Ils enregistreront avec précision les altitudes jusqu'à 20 000 pieds. Ceux qui enregistrent à 3 000 pieds ont les divisions les plus fines, la valeur de chacun n'étant que de 10 pieds. En subdivisant, un observateur attentif peut prendre des lectures encore plus précises.
Au fur et à mesure que la valeur de l'échelle d'altitude diminue, à mesure que la pression diminue, le "O" de l'échelle d'altitude doit toujours être exactement opposé à 31 pouces sur le cadran du baromètre avant de prendre une lecture d'altitude.

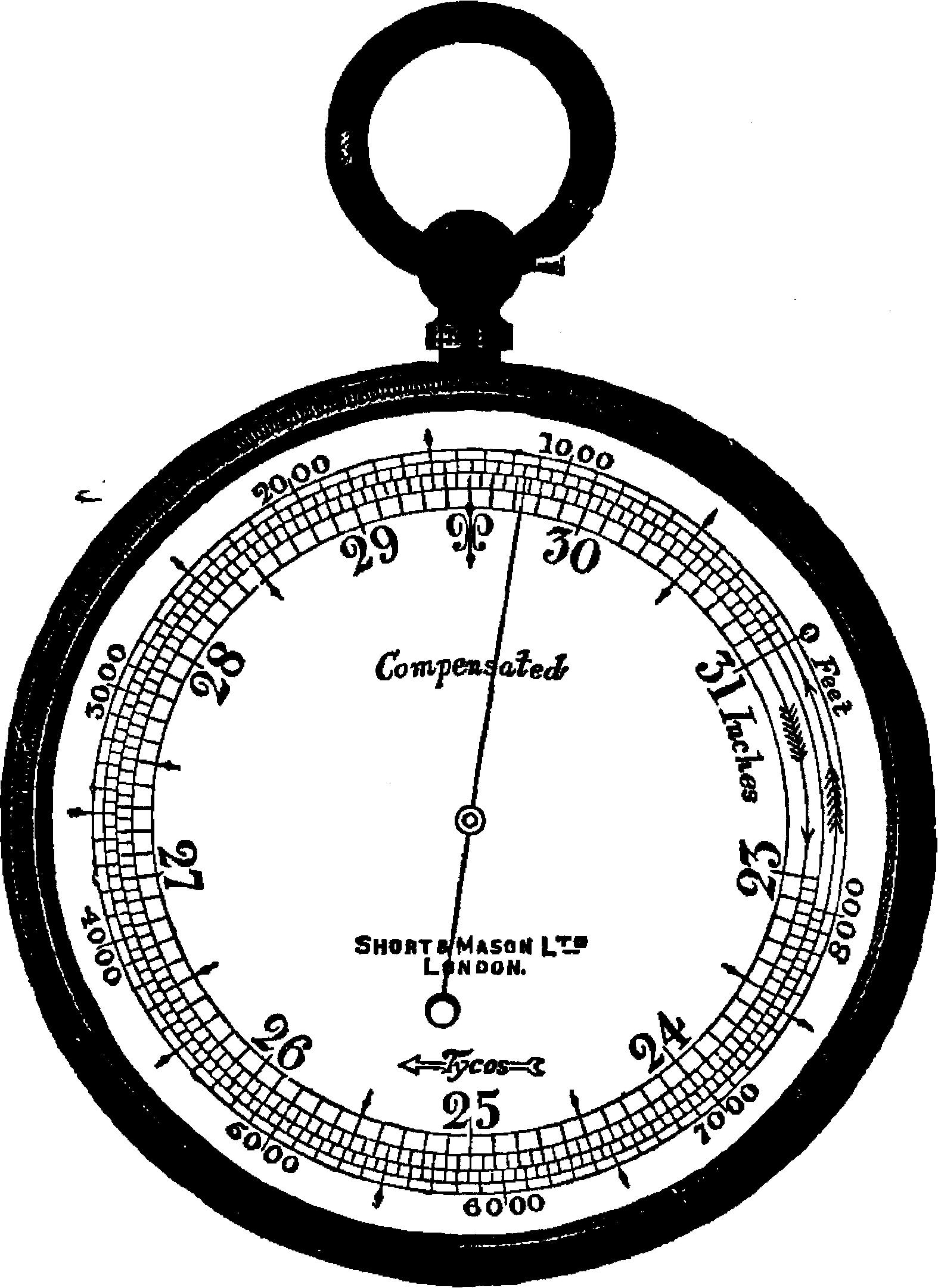

Anéroïde de poche avec échelle d'altitude
Par exemple, supposons que l'anéroïde indique une pression de 27 pouces.
Si nous montons une colline et que l'aiguille (en raison de la diminution de la pression) se déplace à 22 pouces, la méthode correcte pour déterminer la différence d'altitude serait la suivante :
La valeur de 27 pouces (avec les pieds "O" à 31 pouces ) est de 3 750' pieds, tandis que la valeur de 22 pouces, dans les mêmes conditions, est de 9 350 pieds.
9 350' - 3 750' La soustraction montre la différence en altitude à ......... 5 600 '
Supposons maintenant que l'anéroïde indique une pression de 27 pouces, mais au lieu d'avoir les pieds 0 à 31 pouces (comme nous le devrions), nous déplaçons l'anneau fraisé de sorte que les pieds "O" soient opposés à 27 pouces.
Si nous gravissons ensuite la montagne jusqu'à ce que l'aiguille atteigne 22 pouces, l'altitude enregistrée ne sera que de 4 800 pieds, soit 800 pieds d'erreur.
L'explication est simple. Comme l'air au niveau de la mer est beaucoup plus lourd qu'à quelques milliers de pieds d'altitude, il exerce une pression plus importante. Les graduations sur l'échelle d'altitude d'une montre ou d'un anéroïde de poche diminuent progressivement de taille.
Le premier pouce de pression (de 31 pouces à 30 pouces) représente une ascension d'environ 900 pieds, tandis qu'un pouce de pression, disons de 18 pouces à 17 pouces, représente environ 1 570 pieds.
30" à 31" représente 900 pieds.
17" à 18" représente 1 580 pieds.
Le tableau d'altitudes suivant (par le professeur Airey, astronome royal d'Angleterre) a été adopté comme norme :

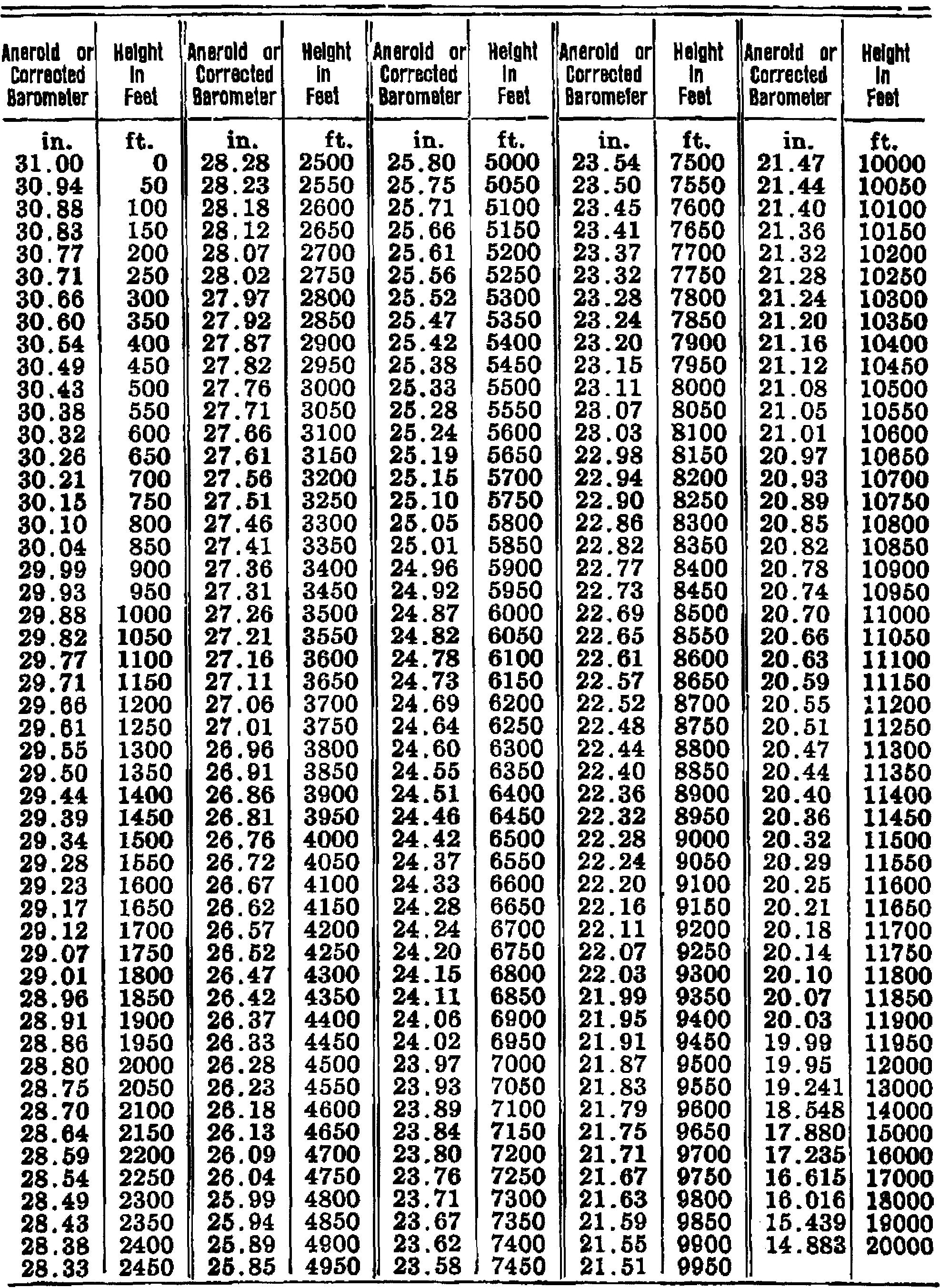

TABLE D'ALTITUDE D'AIREY

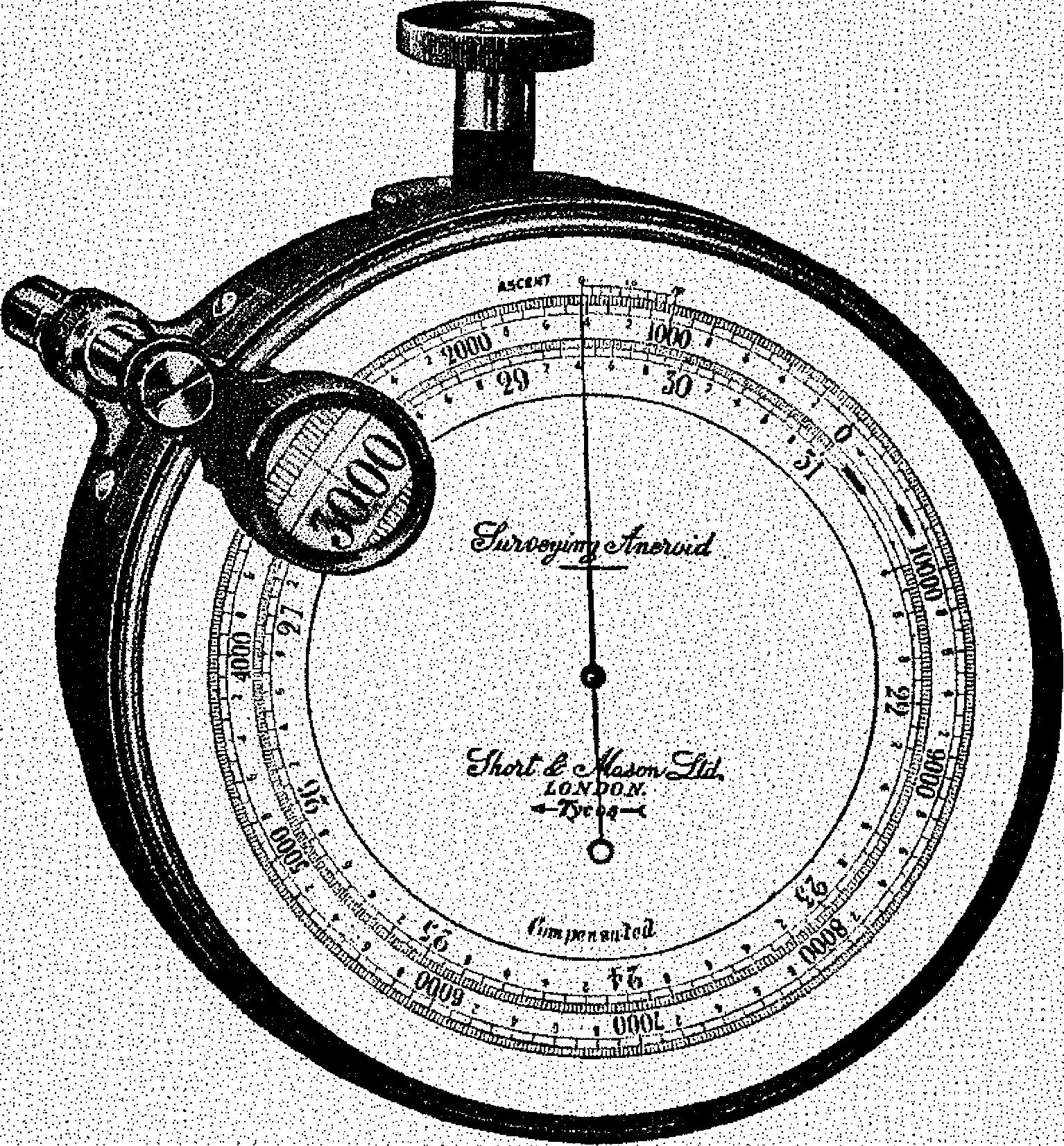

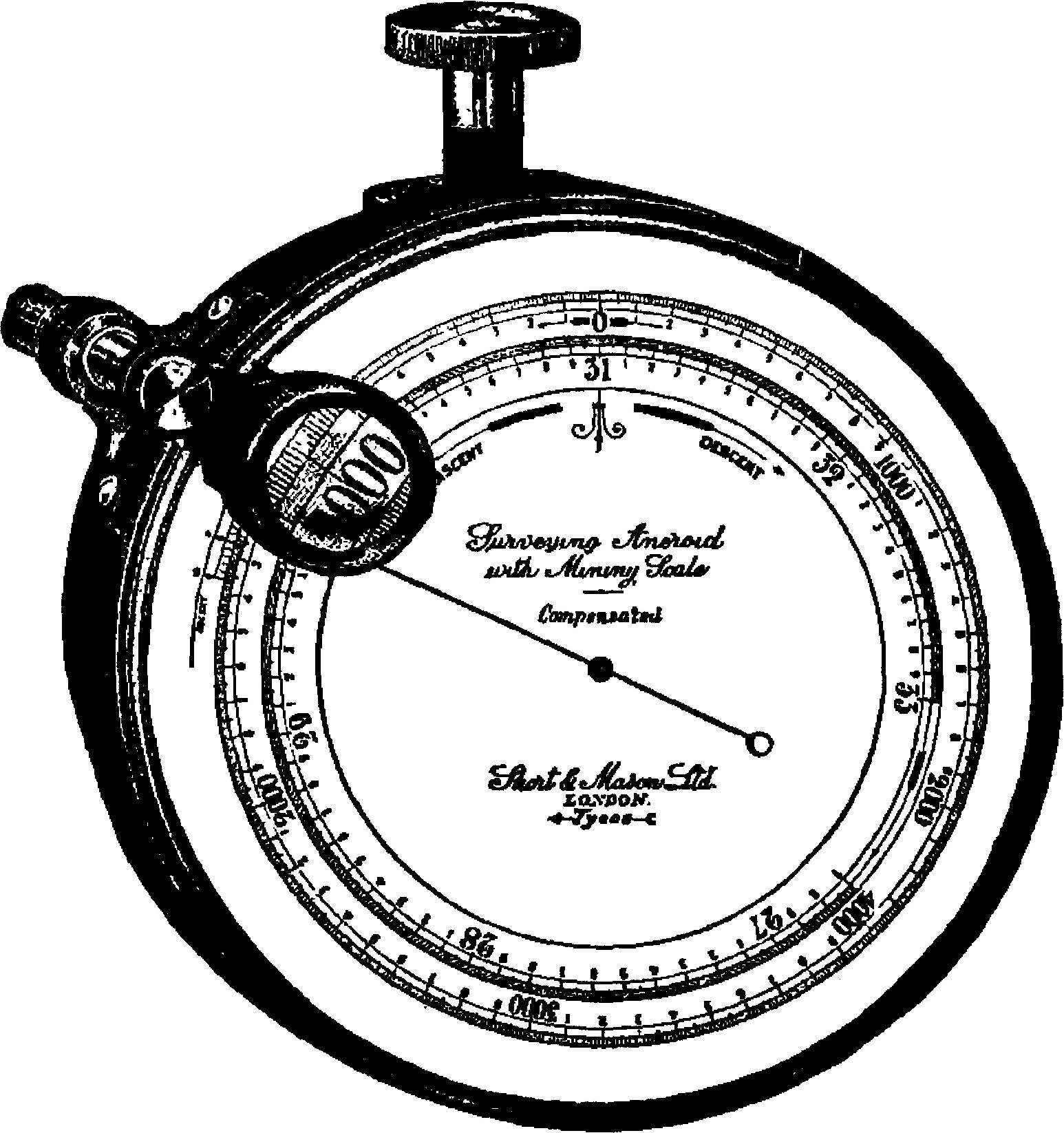

Baromètre anéroïde d'arpentage
Pour des mesures d'altitude très précises, des anéroïdes plus grands (3" ou 5" de diamètre) sont généralement utilisés, car un petit mouvement de l'aiguille indicatrice peut être plus facilement détectable. Une plus grande précision dans le mouvement peut également être atteinte que ce qui est possible dans le petit anéroïde, qui est nécessairement encombré.

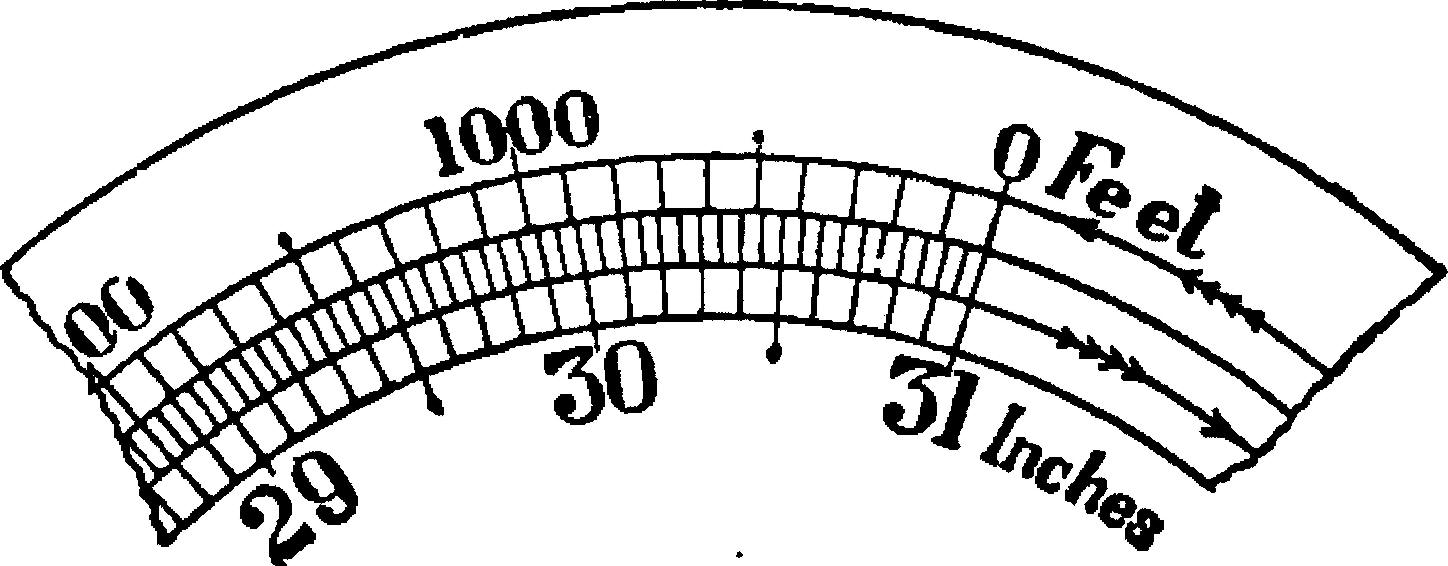

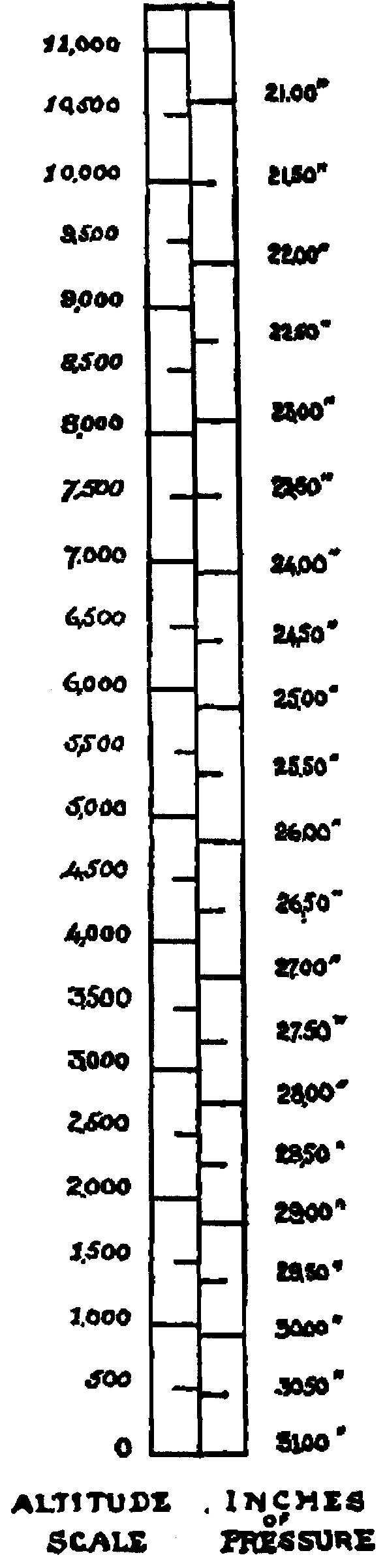

DIVISIONS D'ÉCHELLE
Sur les anéroïdes de montre et de poche, les divisions de l'échelle de pression sont égales, tandis que les divisions de l'échelle d'altitude diminuent progressivement. L'échelle d'un anéroïde d'arpentage renverse cette disposition, les divisions de l'altitude étant égales, tandis que les divisions de l'échelle de pression diminuent.
En ayant une échelle d'altitude également divisée, il est pratique de subdiviser (au moyen du vernier appliqué à l'échelle d'altitude), ce qui ne serait pas possible si l'échelle était de valeur inégale.
Dans les plus grands anéroïdes d'arpentage, il est possible de prendre des lectures montrant des différences de pieds individuels.

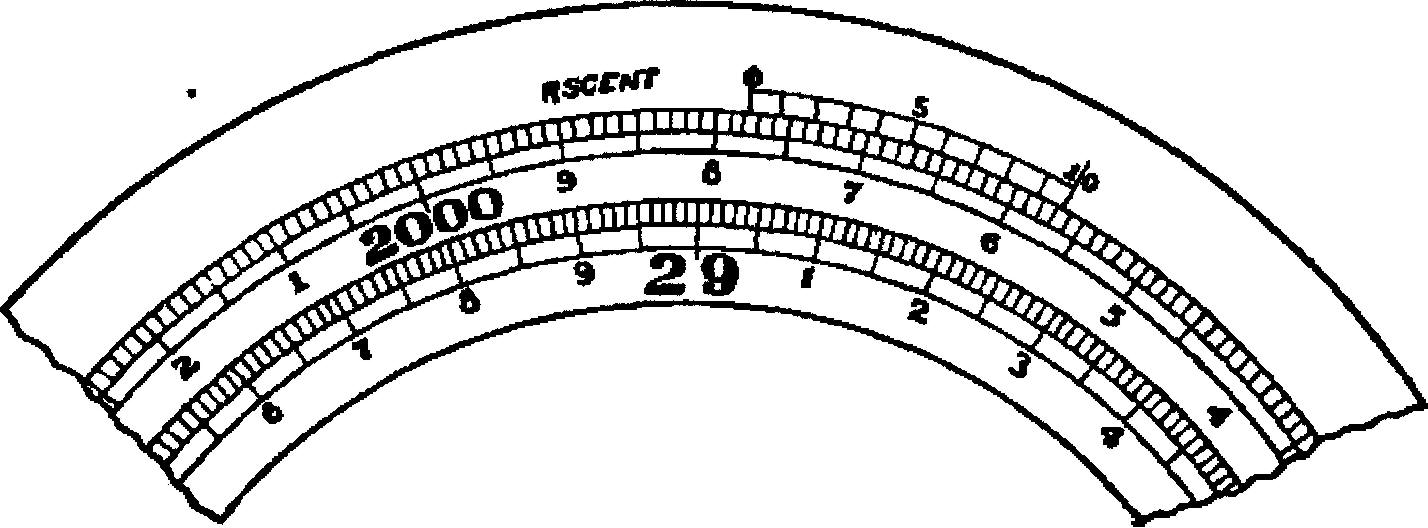

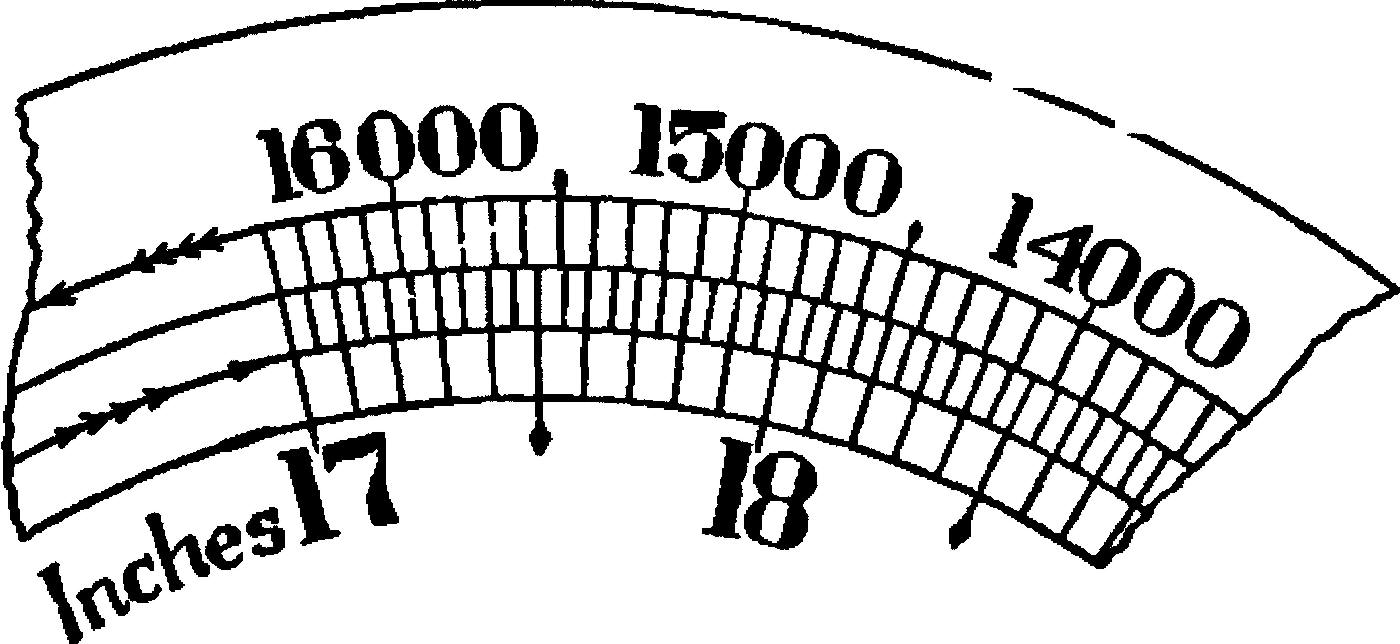

LE VERNIER
Le vernier est un dispositif au moyen duquel chaque graduation peut être subdivisée en quantités décimales. Il a été inventé par un Peter Vernier de Bruxelles en 1631. Il se compose d'une petite échelle déplacée par un ajustement à crémaillère, attaché au bouton fraisé au sommet du boîtier du baromètre.
Si une échelle anéroïde est divisée en divisions de dix pieds, le vernier sera divisé en dix divisions pour couvrir exactement vingt et une divisions sur l'échelle d'altitude. Il est donc possible qu'une seule ligne sur le vernier coïncide avec n'importe quelle ligne sur l'échelle d'altitude.
Si la deuxième ligne sur l'échelle coïncide avec une ligne sur l'échelle d'altitude, cela indique que le nombre impair de pieds à ajouter à la lecture de l'anéroïde (comme indiqué par l'échelle d'altitude) est de deux pieds.
Si le troisième coïncide, trois pieds doivent être ajoutés, et ainsi de suite.
Si un anéroïde est divisé en divisions de 20 pieds, le vernier les subdivise en divisions de deux pieds ; si cinquante pieds, il se subdivise en cinq pieds. Une petite loupe tourne autour du boîtier facilitant des lectures rapides et précises.
Par exemple, si un anéroïde (divisions de dix pieds) lit quelques pieds au-dessus de 1 770, ajustez le "0" de l'échelle du vernier directement sous l'aiguille. Une seule graduation du vernier peut coïncider avec une graduation de l'échelle d'altitude.
La septième graduation du vernier coïncidant, le nombre impair de pieds à ajouter est de sept.
Il est très essentiel que l'exactitude absolue soit obtenue sur les enquêtes, et le mode de procédure est le suivant :
Lorsqu'une enquête (qui peut prendre un temps considérable) a lieu, deux anéroïdes sont employés. L'un est placé à la station inférieure (avec un observateur pour enregistrer à des intervalles déterminés tout changement qui se produit dans la pression atmosphérique), l'autre étant porté par la personne effectuant l'ascension.
Lorsque le levé est terminé,
les changements indiqués à la station inférieure sont ajoutés ou déduits des
lectures observées de l'anéroïde utilisé dans l'ascension et les corrections
apportées en conséquence.
(Voir calcul plus haut "exemple, supposons que
l'anéroïde indique une pression de 27 pouces")
Les anéroïdes sont compensés mais, comme l'atmosphère est affectée par le changement de température, la règle de correction suivante doit être appliquée au tableau des altitudes (qui suppose une température atmosphérique moyenne de 50 °F).
RÈGLE DE CORRECTION POUR LA TEMPÉRATURE
Additionnez la température des stations supérieure et inférieure.
Si cette somme (en degrés) est supérieure à 100° F., augmentez la hauteur de 1-1000e partie pour chaque degré au-delà de 100°.
Si la somme est inférieure à 100°, diminuer la hauteur de 1-1000 parties.
Par exemple :
la lecture du baromètre à la station inférieure est de 30 146 à 500 pieds d'altitude.
Station inférieure 30 146
500 pieds
Station Supérieur 21.019 10 500 pieds
Lecture par l'échelle ...... 10 000 pieds
Température à la station
inférieure 6o° F. Température à la station supérieure 30 °F.
Total
.................... 90°F.
Le total étant inférieur à 100°, la déduction serait de 10 pieds, donc 10°x10 pieds = 100, déduit de la lecture de 10 000 pieds égale la hauteur correcte de 9 900 pieds.
Les anéroïdes d'arpentage doivent toujours être lus en position horizontale, car il y a une différence assez appréciable entre la lecture d'un anéroïde lorsqu'il est tenu horizontalement et lorsqu'il est tenu verticalement.
Les anéroïdes d'arpentage sont fabriqués dans des plages allant de 3 000 pieds à 25 000 pieds.
HYPSOMÈTRES
A partir du lien entre le point d'ébullition de l'eau et la pression atmosphérique, la hauteur des montagnes peut être mesurée par le thermo-baromètre.
Supposons, par exemple, qu'on constate que l'eau bout au sommet d'une montagne à 90°C. et à sa base 98°C.
Puisqu'une liquide bout lorsque sa pression de vapeur est égale à la pression atmosphérique, il suffit (pour connaître la pression atmosphérique au sommet et au pied d'une montagne) de se référer à un tableau donnant les températures et les pressions de vapeur correspondantes.
À l'aide de ce tableau, le thermomètre donne les mêmes informations que le baromètre. Une ascension de 1080 pieds produit une diminution de 1° C. du point d'ébullition.
À très haute altitude, ils disent qu'il est impossible de faire bouillir des œufs (durs) à moins que le couvercle de la bouilloire ne soit lesté. Ainsi, la pression de la vapeur permettra une température plus élevée que ce qui est possible dans un récipient ouvert.
CONSTRUCTION D'HYPSOMÈTRES
Les instruments (hypsomètres) utilisés à cet effet consistent en un petit récipient métallique pour l'eau bouillante, muni d'un thermomètre très délicat gradué de 80° à 100° seulement.
Comme chaque degré occupe ainsi un espace considérable sur l'échelle (les 1-10 ths et même les 1-100 ths d'un degré étant estimables), il est possible de déterminer la hauteur d'un lieu à une dizaine de pieds près.
UNE EXPÉRIENCE—ÉBULLITION
Une expérience intéressante sur l'effet de la pression sur le point d'ébullition est la suivante : faites bouillir de l'eau dans une fiole ; pendant l'ébullition, boucher la fiole et retirer la source de chaleur ; quand le vase de verre s'est un peu refroidi, presser une éponge imbibée d'eau froide sur le ballon, et l'on verra l'ébullition recommencer.
Cela est dû au fait que l'application soudaine de l'eau froide à l'extérieur condense la vapeur au-dessus de l'eau chaude à l'intérieur, et réduit ainsi considérablement la pression au-dessus d'elle, de sorte que des bulles de vapeur peuvent à nouveau se former dans le liquide, et l'ébullition est renouvelée.

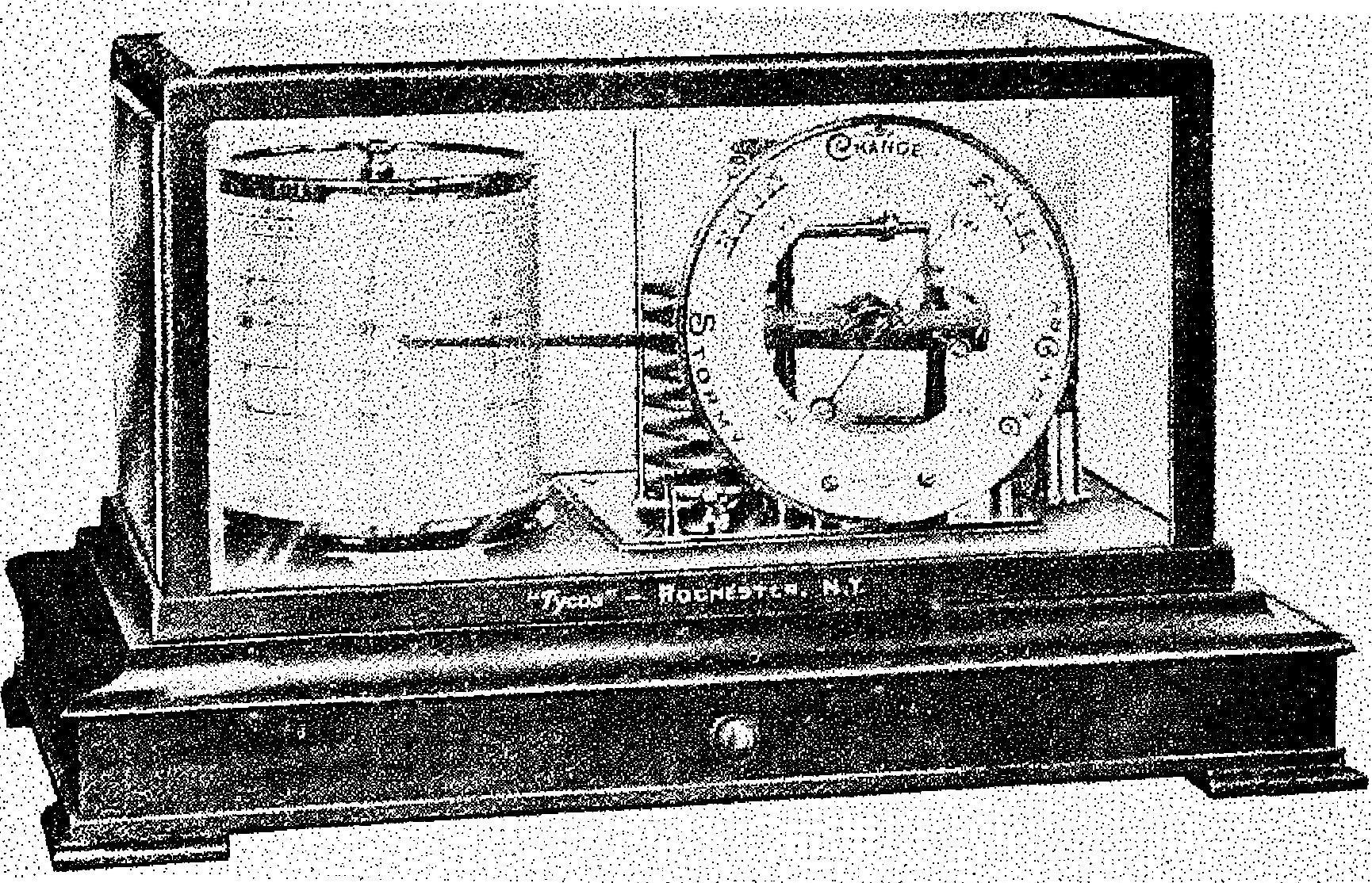

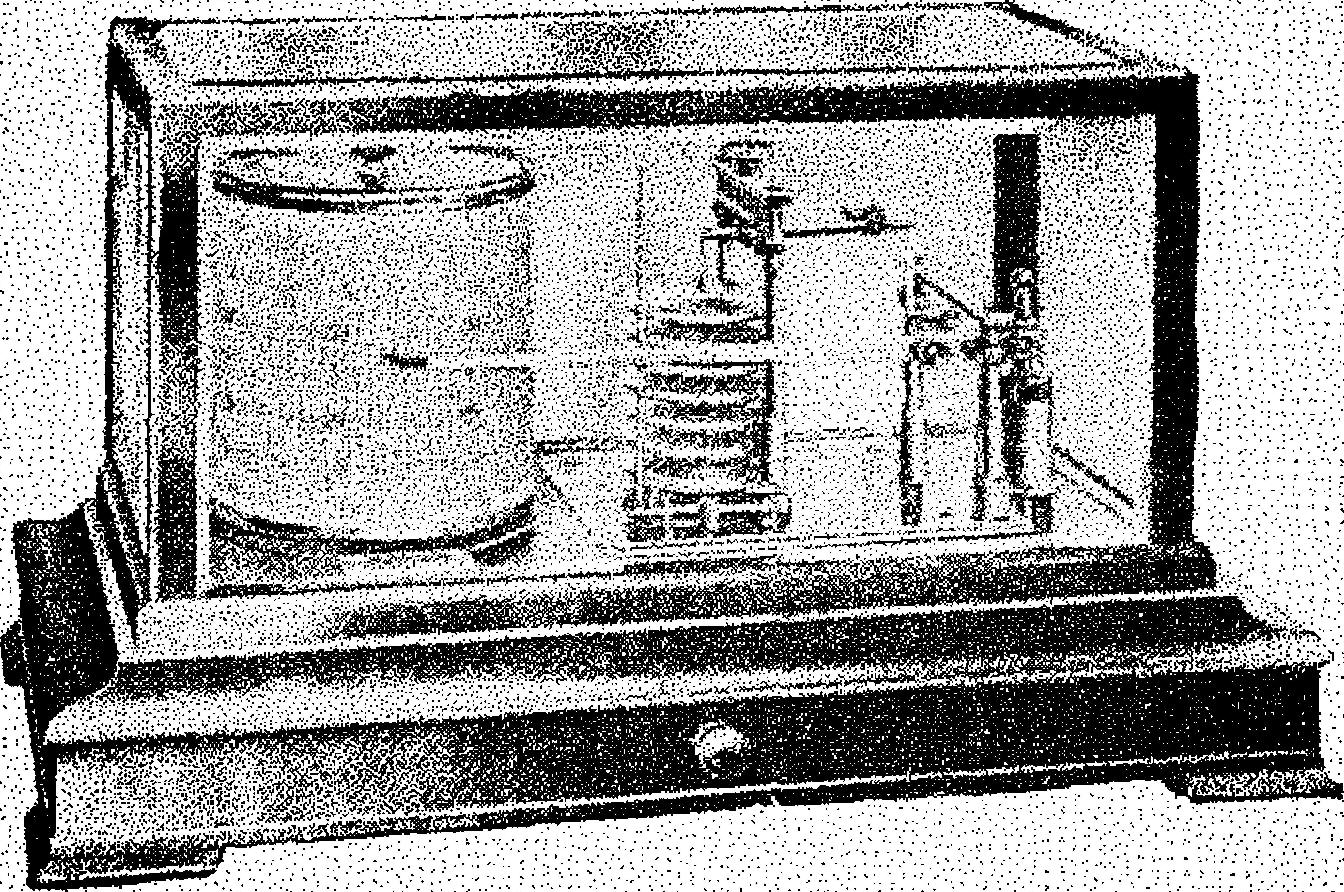

Barographes
Les BAROGRAPHES (ou stormographes) sont des anéroïdes disposés pour enregistrer sur une carte les changements atmosphériques, la quantité de montée et de descente et le moment où ces changements se produisent.

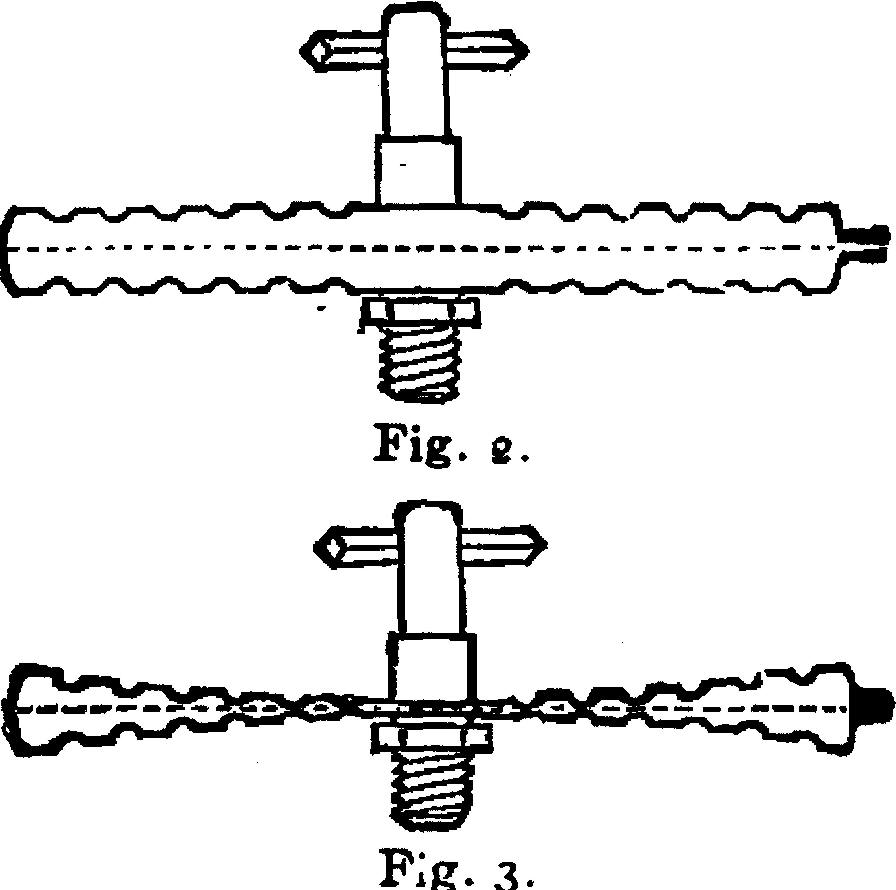

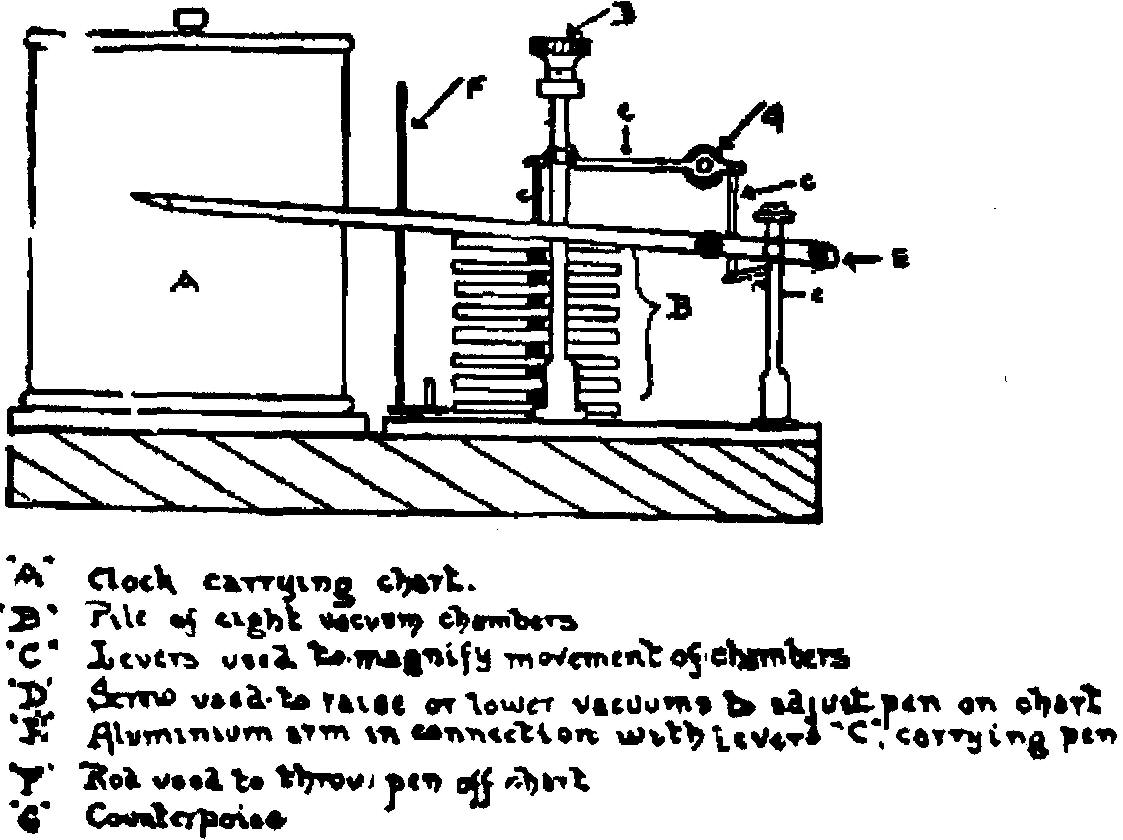

Le mécanisme consiste en une "pile" ou série de chambres à vide, au nombre de sept ou huit, chacune solidaire de celle du dessus et du dessous, rendant un mouvement de l'ensemble sept ou huit fois plus sensible qu'une seule chambre.
Le mouvement de ces chambres est encore fortement amplifié et transmis au bras d'enregistrement en aluminium portant le stylo, par une série de leviers de liaison. Ce stylo enregistre les changements de pression sur un graphique qui encercle le tambour contenant le barographe le mouvement de l'horloge.
Un record d'une semaine peut être obtenu sur le graphique, car l'horloge tourne une fois pendant cette période.
Comme le haut du graphique est divisé en sept espaces (les sept jours de la semaine) et subdivisé en espaces représentant deux heures chacun, il est possible de dire à quelle heure de la journée les conditions atmosphériques subissent un changement.
Bien que les gammes de graphiques varient, celle universellement utilisée montre une pression de 28" à 31", la valeur de chaque division sur le graphique étant de 0,05 pouces.
Un barogramme est l'enregistrement effectué par un barographe.
RÉGLAGE DES BAROGRAPHES.
Les barographes doivent être ajustés (à lire avec un baromètre standard) en tournant la petite vis à tête fraisée, directement au-dessus du pont enjambant les vides. Le stylo montera ou descendra, selon la direction dans laquelle la vis est tournée.
La compensation de température s'effectue en laissant une quantité d'air suffisante (vérifiée expérimentalement au moment de la fabrication de l'instrument) dans les chambres à vide pour que la tendance du baromètre à s'enregistrer trop bas (à cause de l'affaiblissement des ressorts, de la dilatation des leviers et autres pièces) due à une élévation de température, est compensée par l'augmentation de la pression d'air dans les cellules à vide.
L'instrument doit cependant être maintenu à une température aussi uniforme que possible.
Avec un baromètre enregistreur montant la trace du stylo est convexe pour une cadence décroissante et concave pour une cadence croissante. L'inverse est vrai d'un baromètre en baisse. Si la chute est régulière, la ligne sera droite en diagonale.
Cette coupe illustre un avantage du barographe. Deux observations d'un anéroïde ont été faites (à 22 heures et 8 heures du matin, respectivement) montrant toutes deux une lecture de 30,10 pouces, ce qui indiquerait un baromètre "stationnaire" avec une continuation du temps présent.
Un coup d'œil à l'enregistrement du barographe montre une chute et une montée rapides entre 10 p.m. et 8 h. p.m., ce qui indique une tempête courte mais violente prévue vers 11 heures du matin.
Parlant d'un certain barogramme « délicat », Hon. Ralph Abercromby, F. R. Met. Soc, Londres, dit :
Un cas de ce genre montre, plus que tout autre, la valeur supérieure d'une trace continue sur un barographe intermittent, car si ce dernier permet la tabulation des valeurs horaires, ils perdent entièrement toute chance de suivre ces variations infimes de pression qui s'accompagnent souvent de grands changements de temps.
Dans les pronostics météorologiques, une seule observation du baromètre n'a que peu ou pas de valeur, et tandis que des observations fréquentes, si elles sont enregistrées, transmettront les informations souhaitées à condition que les changements de pression atmosphériques sont graduelles, mais lorsque des changements soudains se produisent entre les observations, ces enregistrements seront manquants et conduiront probablement à une mauvaise interprétation des "signes météorologiques".
Le barographe est la forme la plus fiable de baromètre pour indiquer la pression atmosphérique actuelle, mais sa valeur particulière réside dans l'enregistrement horaire continu qu'il crée, de chaque fluctuation de pression pendant sept jours consécutifs, montrant non seulement l'étendue des différents changements, mais aussi le moment de leur apparition.
UTILISATION DES BAROGRAPHES EN MER
Les barographes sont inestimables pour les marins, car ils ne sont pas affectés par le roulis et le mouvement d'un navire en mer.
Ici, il est important de connaître non seulement la quantité de montée ou de descente, mais aussi si elle est rapide ou lente, car les vents et les mers dépendent de ces conditions. Dans tous les navires bien aménagés, il est maintenant reconnu comme une nécessité.
Barographe à cadran
Un accessoire intéressant est fait pour l'enregistrement des baromètres, sous la forme d'un cadran auxiliaire. Son aiguille est animée du même mouvement que le barographe et enregistre donc le même que la plume sur la carte.
Au lieu de compliquer le barographe, l'avantage pour l'utilisateur profane est évident, car les lectures du baromètre actuel sont plus facilement déterminées par référence au cadran.
Baromètres mercuriels
Le Baromètre Mercurial
d'aujourd'hui est essentiellement le même que celui inventé à l'origine par
Torricelli en 1643.
Il se compose d'un tube de verre droit, de 32 ou 33
pouces de long, rempli de mercure. Le tube est inversé avec l'extrémité ouverte
dans une coupe de mercure, la colonne tombe en étend contrebalancée par le poids
de l'atmosphère environnante appuyant sur la surface du mercure dans la citerne.
En d'autres termes, s'il était possible de peser une colonne d'air (du même diamètre que l'alésage du tube du baromètre) s'étendant de la surface du mercure dans la citerne jusqu'au sommet de l'atmosphère, le poids serait le même que celle du mercure contenu dans le tube au-dessus de la surface du mercure dans la citerne.
Ainsi, tout changement de pression atmosphérique produit une modification de la hauteur de la colonne mercurielle dans le tube. Il ne reste donc qu'à concevoir une méthode de mesure de la hauteur de la colonne pour déterminer les conditions variables de la pression atmosphérique.
Il est presque impossible d'expédier en toute sécurité des baromètres Mercurial (aussi soigneusement emballés) en raison du poids du mercure.
