Circuit de transistor Porte XOR

Circuit de transistor Porte XOR
Transistor XOR Gate Circuit

Input 1	Input 2	Output 3
0	0	0
0	1	1
1	0	1
1	1	0

NPN 2N2222

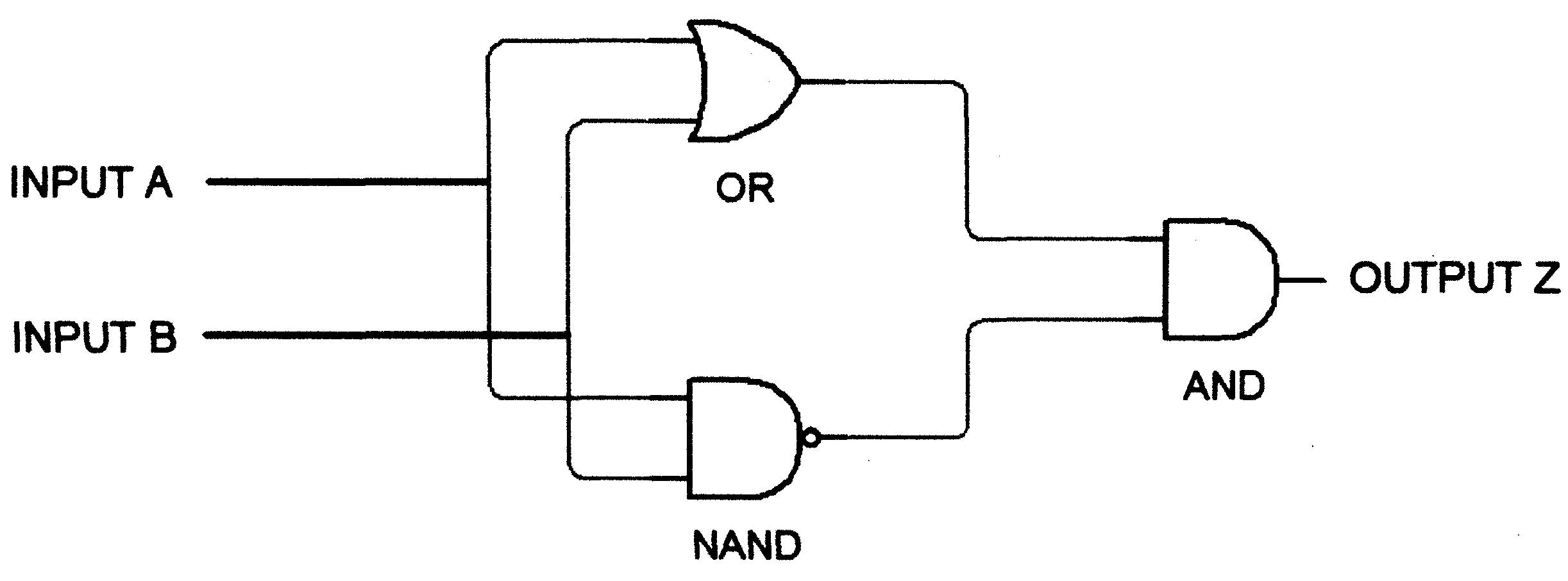

Schéma logique de la porte XOR Le schéma logique de la porte XOR est présenté ci-dessous, la porte XOR est construite par la combinaison de portes AND, NAND et OR.	Logic Diagram of XOR Gate The logic diagram of the XOR gate is shown below, the XOR gate is built by the combination of AND, NAND, and OR gates.

Schéma de câblage du Breadboard / Breadboard Wiring Diagram

Théorie La porte XOR exécute la fonction logique XOR, lorsque les deux entrées logiques sont logiques 1, alors la sortie est logique 0, et lorsque les deux entrées logiques sont logiques 0, alors la sortie est logique 0. Lorsque l'une des entrées est logique 0, la sortie de la porte est Logique 1. Le diagramme schématique de la porte XOR montre les transistors NPN Q1 et Q2 forment une porte OU, les transistors NPN Q3 et Q4 forment une porte NAND et les transistors NPN Q5 et Q6 forment une porte ET.	Theory The XOR gate performs the logic XOR function, when both logic inputs are Logic 1, then the output is Logic 0, and when both logic inputs are Logic 0, then the output is Logic 0. When any one of the inputs is Logic 0, the output of the gate is Logic 1. The schematic diagram of the XOR gate shows NPN transistors Q1 and Q2 forms OR gate, NPN transistors Q3 and Q4 forms NAND gate, and NPN transistors Q5 and Q6 forms AND gate.
Mise en œuvre et vérification de la table de vérité Reportez-vous au schéma de câblage du breadboard, assemblez tous les composants et procédez au câblage à l'aide de cavaliers ou de fils de raccordement. Connectez l'alimentation CC au rail d'alimentation du breadboard et assurez-vous que le positif et le négatif de l'alimentation CC sont connectés au rail approprié du breadboard. Réglez les positions des commutateurs INPUT A et INPUT B comme indiqué dans la table de vérité pour les quatre combinaisons d'entrée. Observez la LED pour chaque combinaison, si la LED est allumée, alors elle indique que la SORTIE 3 est logique 1, et si la LED ne s'allume pas, alors elle indique que la SORTIE 3 est logique 0, et vérifiez donc la table de vérité.	Implementing and Verifying Truth Table Refer to the breadboard wiring diagram, assemble all components and go wiring using jumpers or hook-up wires. Connect the DC power supply to the power rail of the breadboard, and make sure that the positive and negative of the DC power supply connected the appropriate rail on the breadboard. Set the INPUT A and INPUT B switch positions as shown in the truth table for all four input combinations. Observe the LED for each combination, if LED is light, then it indicates the OUTPUT 3 is Logic 1, and if LED does not light, then it indicates the OUTPUT 3 is Logic 0, and hence verify the truth table.
