Jeux de leviers

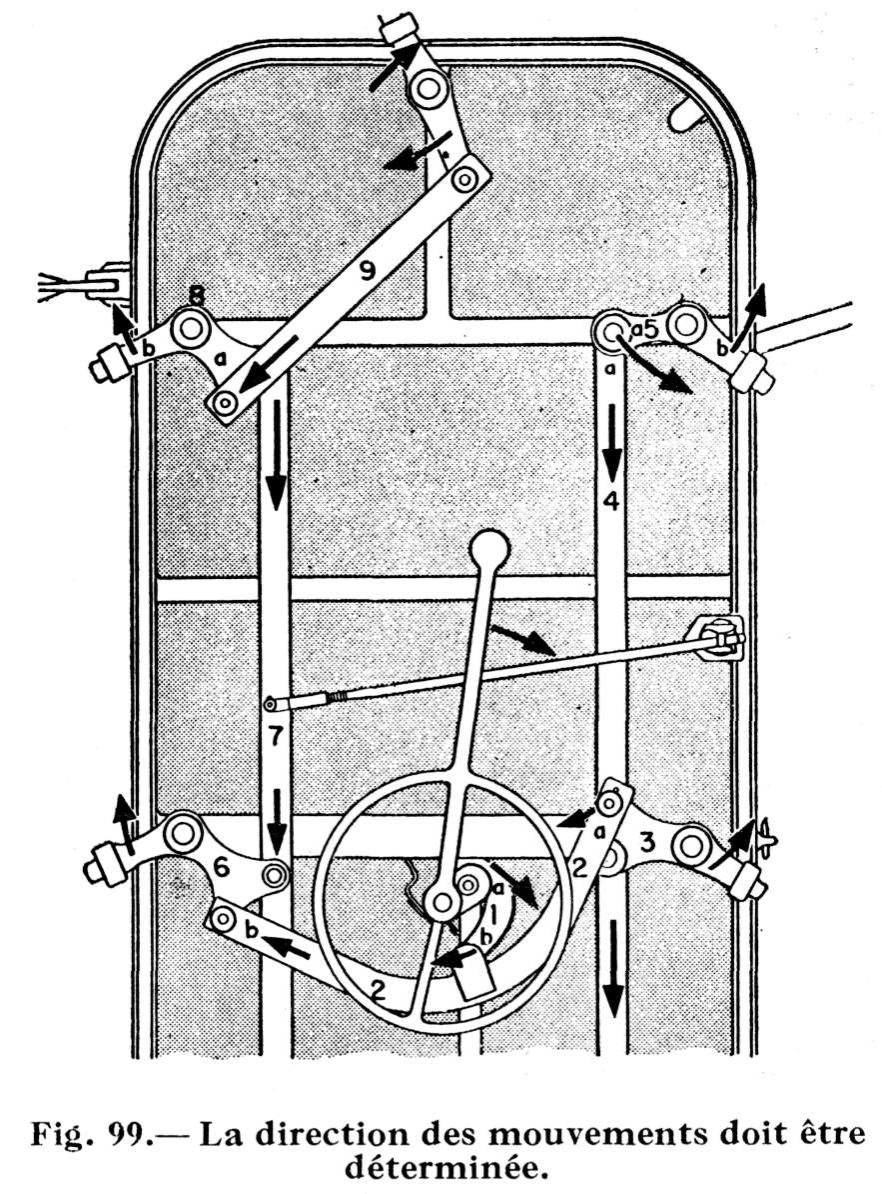

La fig. 99 nous montre l'agencement qui permet à une porte d'un type particulier de fermer hermétiquement les divers compartiments étanches d'un navire. Il est facile de se rendre compte, en examinant le dispositif de fermeture de cette porte, qu'il s'agit d'une roue mandrinée à un axe et de plusieurs leviers. Le volant de grand diamètre que l'on aperçoit au centre et que complète le levier est, sans conteste, le point d'application de l'effort. En tirant ce levier vers la droite, dans le sens qu'indique la flèche, le point "a" sur l'articulation motrice 1 avancera vers la droite également, cependant que le point "b" sur la même articulation arquée, se dirigera vers la gauche. Ceci aura pour effet d'amener l'articulation 2 à se déplacer vers la gauche, entraînant à sa suite dans la même direction les points "a" et "b". Conséquemment, le verrou 3, qui se trouve relié à "a", basculera vers l'extérieur afin de s'insérer dans sa gâche. En même temps, la barre 4 se déplacera de haut en bas du fait qu'elle est reliée par un pivot au verrou 3, ce qui permettra au verrou 5 de pénétrer dans sa gâche. Les autres articulations se comporteront selon le sens indiqué par les flèches.

A première vue, ce mécanisme peut paraître un peu compliqué, mais à tout prendre, il ne présente aucun problème insoluble.
