Mise en page pour une perspective simple

Le tracé de la perspective d'une forme simple est illustré à la figure 18.5.

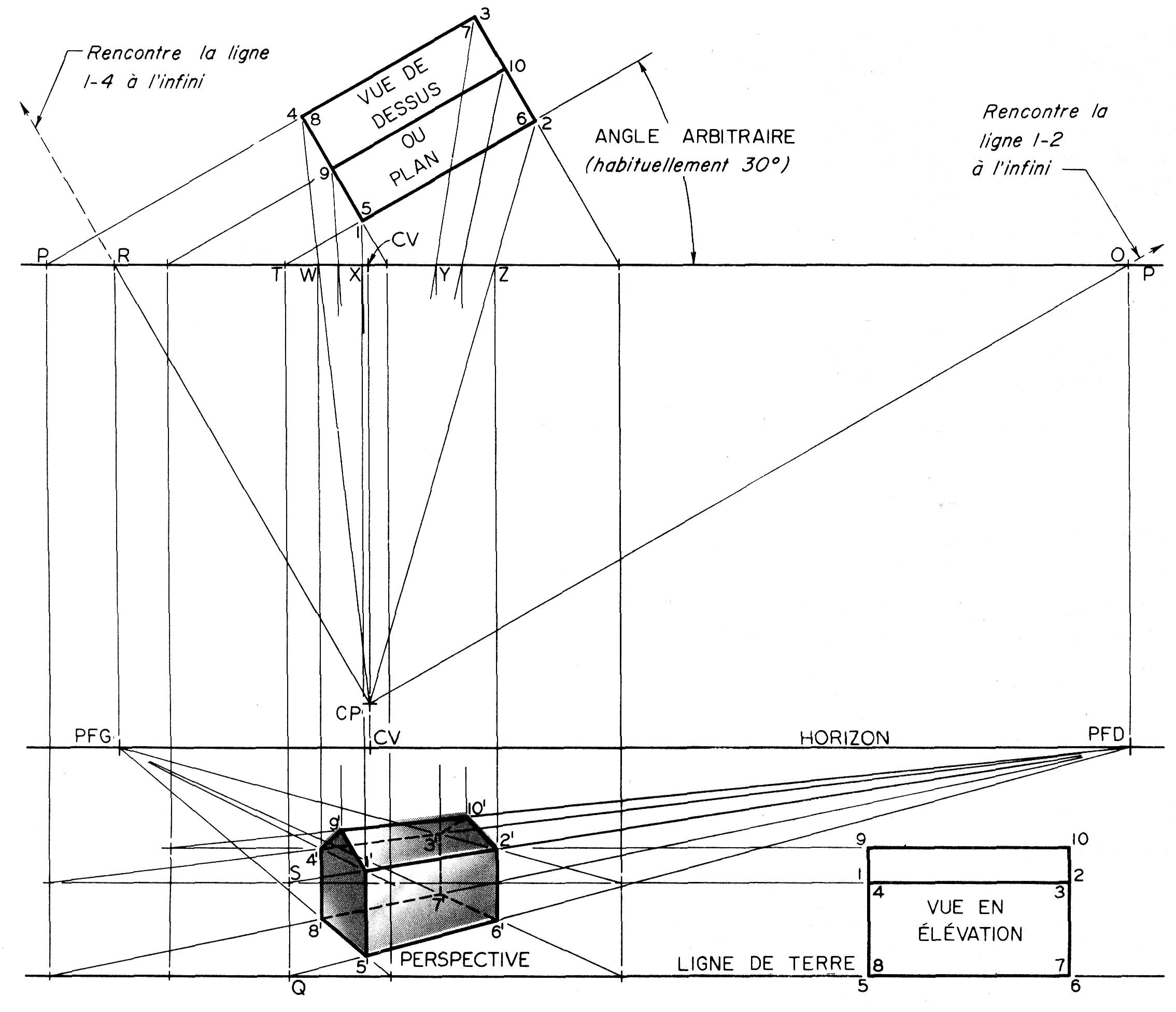

Figure 18.5
Perspective d'un prisme

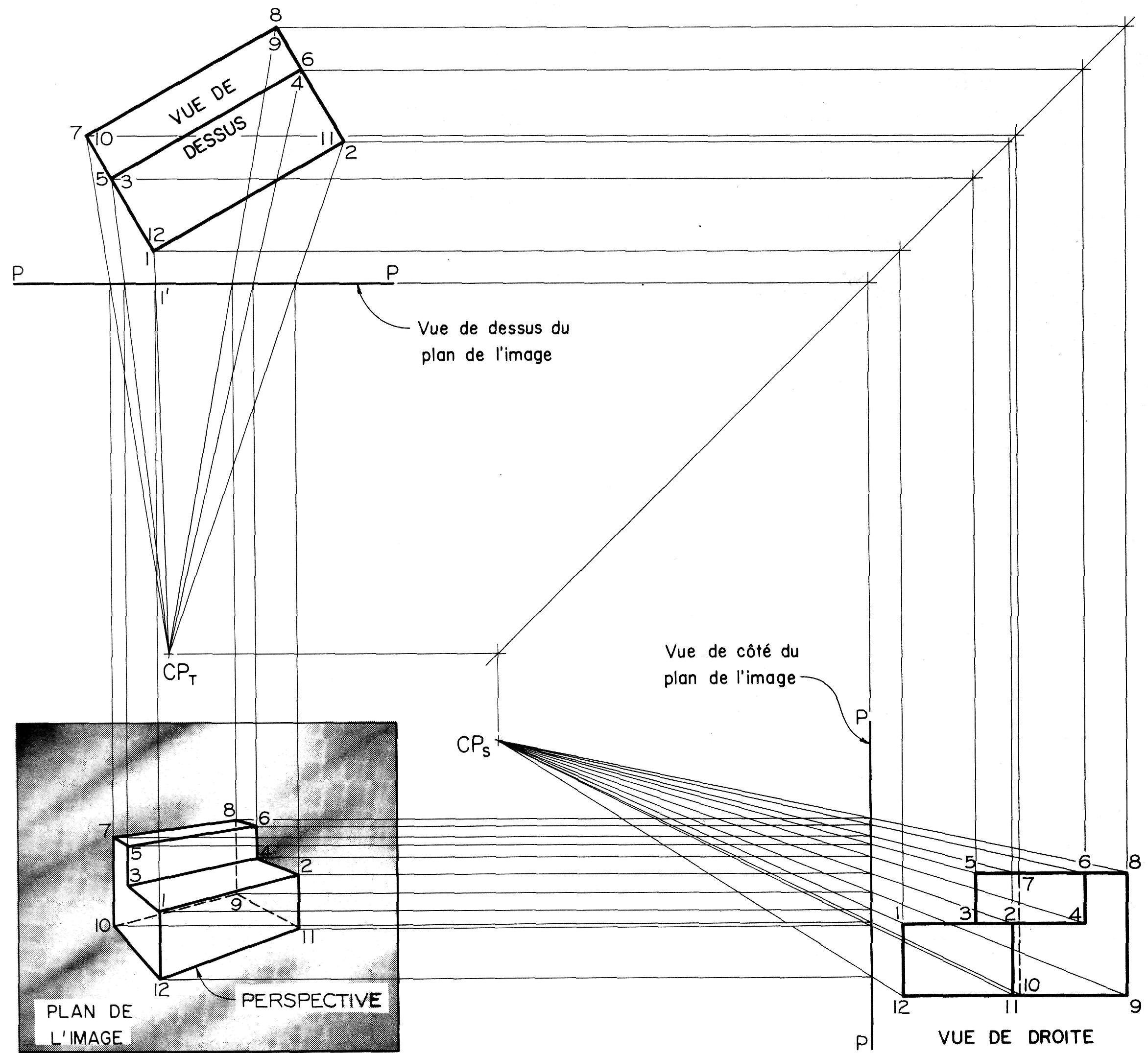

Dans la partie supérieure, on voit les vues de dessus de l'objet, du plan de l'image PP, du centre de projection CP et des rayons visuels CP-1, CP-2, etc., tout comme à la figure 18.4.

Par contre, la vue de droite de la figure 18.5 est différente de celle de la figure 18.4:

elle correspond à l'objet dans sa position normale plutôt que sa position tournée.

Tout ce qu'on a besoin est n'importe quelle vue en élévation qui fournira les mesures nécessaires de hauteur. Si ces mesures sont connues autrement, aucune vue de côté n'est requise.

La perspective elle-même est dessinée dans une position frontale, le plan de l'image étant considéré comme confondu avec le plan de la feuille. La ligne d'horizon est une ligne horizontale placée au niveau de l'oeil, c'est-à-dire à une distance verticale, dessinée à l'échelle, qui représente l'élévation de l'oeil au-dessus du sol.

La manière systématique permettant d'obtenir différents points de la perspective est expliquée à la Construction d'une perspective à deux points de fuite.
