Arêtes et contours fictifs

Les congés et les arrondis éliminent les arêtes vives et rendent parfois la représentation graphique moins claire. En effet, dans certains cas, la représentation exacte devient confuse, telle que la vue de droite du rail illustré à la figure 6.44.a.

Figure 6.44
Représentation conventionnelle d'un rail

Dans la représentation conventionnelle, (b) et (c), on ajoute des arêtes fictives.

Pour déterminer la position d'une arête fictive, on supprime mentalement l'arrondi, ou le congé, que l'on remplace par l'angle saillant formé par les surfaces concourantes. On ne représente pas une arête fictive si elle est cachée.

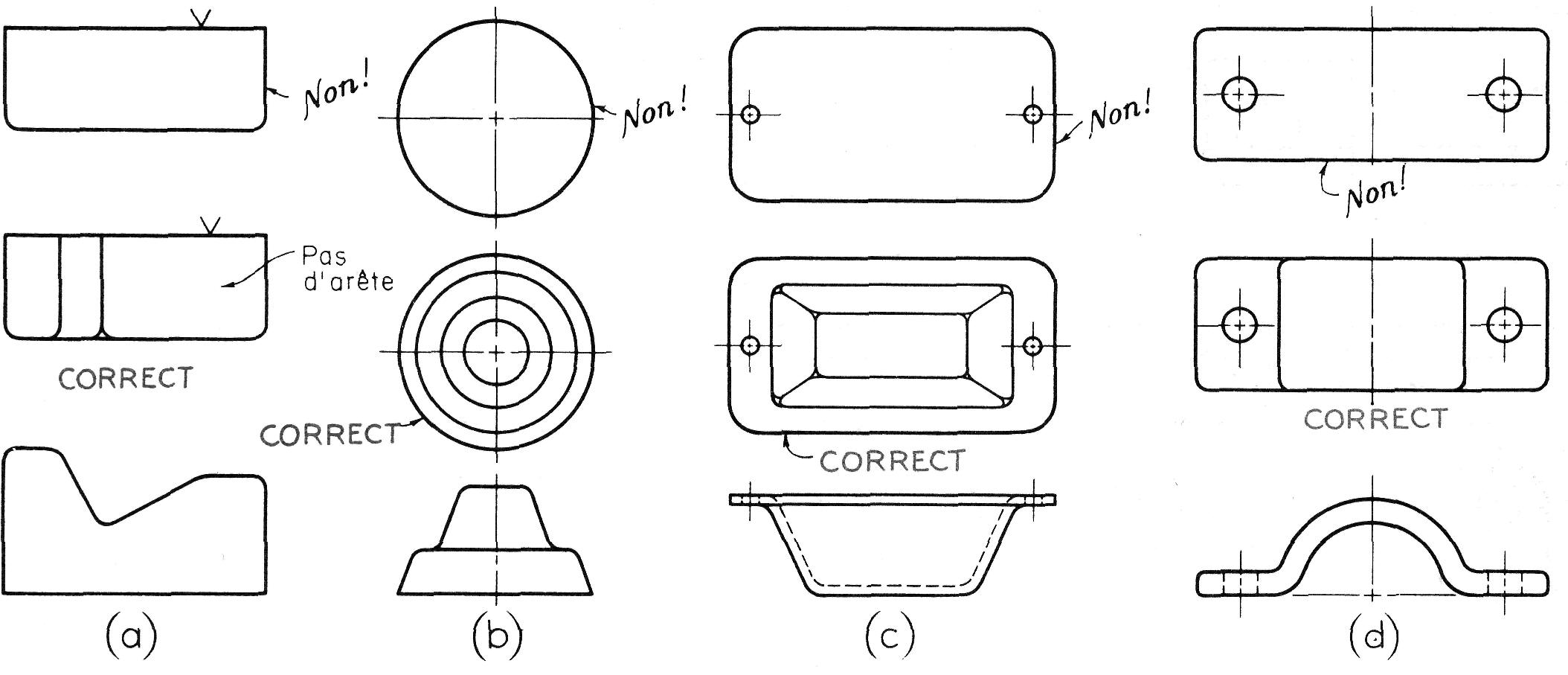

D'autres exemples d'arêtes fictives sont présentés à la figure 6.45

Figure 6.45
Représentations conventionnelles des arêtes fictives.
