Certaines choses font beaucoup de bruit... d'autres ne sont qu'un murmure... ce montage est... explosif!

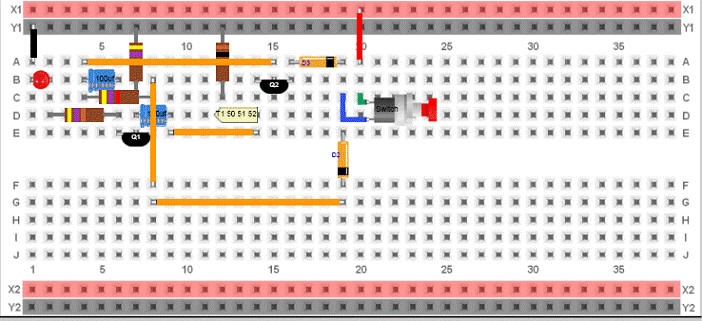

Quand le montage est prêt, appuyez sur le manipulateur et maintenez-le. La diode LED 1 de l'avant s'allume. Continuez à appuyer sur le manipulateur; la diode LED 1 s'éteint. Pendant ce temps, le haut-parleur émet un claquement.
Si vous continuez à appuyer sur le manipulateur, il se produit une chose intéressante: la diode LED se rallume! Elle reste brièvement allumée et s'éteint de nouveau; le haut-parleur produit un autre claquement. Ces opérations se répètent tant que vous continuez à appuyer sur le manipulateur.
Ce montage comporte un multivibrateur. Les circuits à multivibrateur permettent la mise en marche et l'arrêt (comme la diode LED de ce montage) électroniques. Nous les utilisons aussi dans de nombreux circuits électroniques numériques de ce kit.
Nous étudierons les multivibrateurs plus tard. Pour le moment, essayez de deviner l'origine de ce mot (à titre de suggestion, combien d'opérations différentes ce circuit effectue-t-il!)
Prenez note de la réponse pour voir plus tard si vous avez trouvé juste.
|
Item no. |
Count |
Valeur |
Désignation |
|
1 |
2 |
100uF |
C1,C2 |
|
2 |
1 |
LED1 |
D1 |
|
3 |
2 |
DIODE |
D2,D3 |
|
4 |
2 |
PNP TO-92 |
Q1,Q2 |
|
5 |
1 |
100Ω |
R1 |
|
6 |
1 |
470 Ω |
R4 |
|
7 |
2 |
4.7k |
R2,R3 |
|
8 |
1 |
Interrupteur |
S1 |
|
9 |
1 |
8 Ω |
SPK1 |
|
10 |
1 |
Output (900 CT: 8 Ω) |
T1 |
|
11 |
1 |
9V |
V1 |
