Breadboard |
Le breadboard (platine Labdec en France) |
|
Condensateur /
Résistance |
|
Power Supply 3.3V - 5V
 |
|
|
Supports de piles AA avec interrupteur et couvercle   |
 |
|
Conception d'un sélecteur de données RTL étapes par étapes |
|
|
Lumière sonore |
Invasion des ovnis |
|
Breadboard virtuel en java script: Breadboard Pebble Breadboard virtuel Fritzing: Fritzing-1.0.5 x64 Plugins Fritzing: Voltmètre, Ampèremètre, Ohmmètre et Breadboard power strip |
|
 |
|
 |
1ère bande = Jaune = 4 2ième bande= Rose = 7 3ième bande= Rouge = 100 4ième bande = Argent = 10% = 4700 ohms = 4k7 |
|

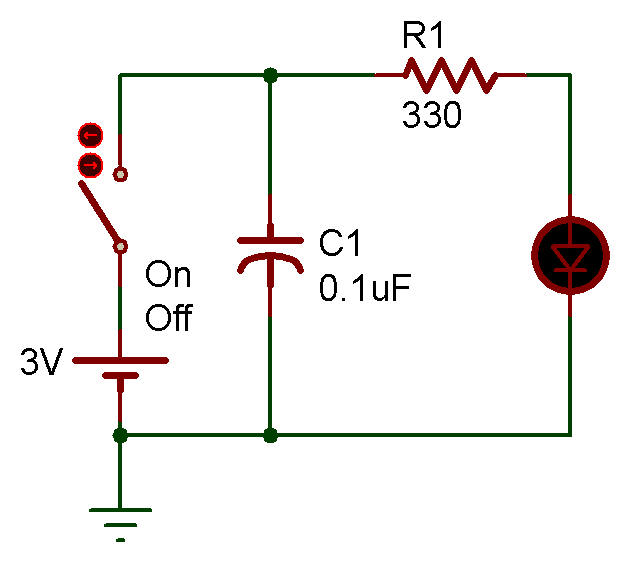

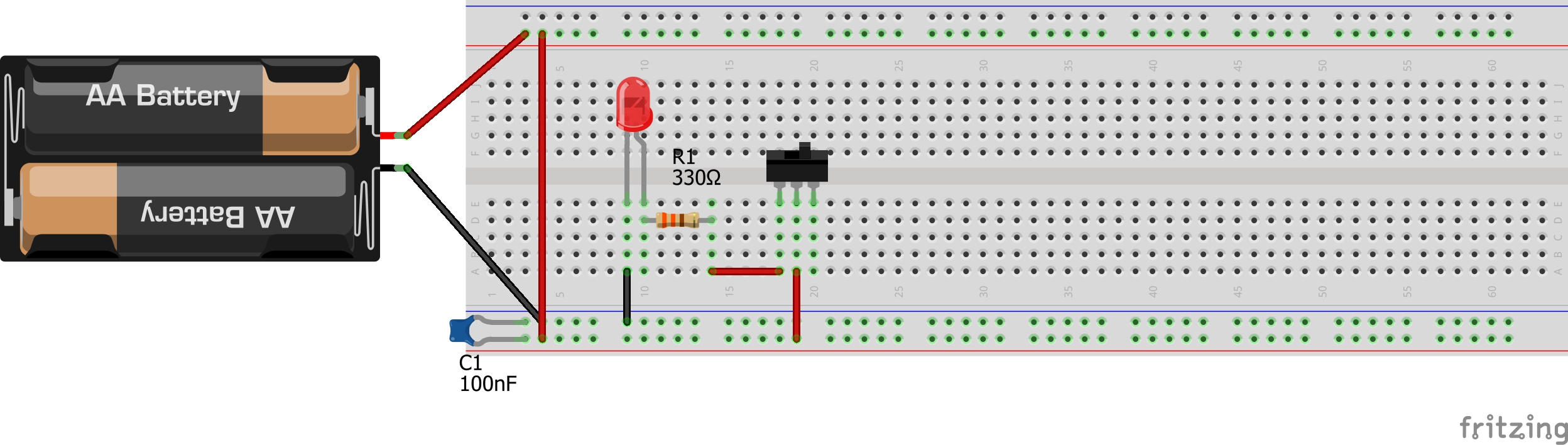

Circuit LED simple Voir aussi Résistances, Diode |
|
  |
|
|
Circuit d'interrupteur à transistor Voir aussi Transistor, Logique Résistance-Transistor (RTL) |
|
 |
 |
 |
|
|
Pour OU (OR) à 3 entrées avec diode (DRL,
Logique "Diode-Résistance") Voir Logique diode-résistance (DRL) Voir aussi Diode, Circuits Logiques |
|
 |
 |
 |
|
| Pour ET (AND) à 3 entrées avec diode (RDL, Logique "Diode-Résistance") | |
 |
|
 |
|
|
Condensateur électrolytique Les condensateurs polarisés ont un pôle positif et un négatif, comme leur nom l’indique. Ils ont donc un sens de montage dans les circuits (basé sur la polarité du courant d’alimentation du circuit). |
On les symbolise ainsi  |
 |
 Tension max de 16 v 2200 µF |
 |
|
|
Doubles LED clignotants |
|
 |
|
 |
|
 |
La résistance dépendante de la lumière (LDR), ou également connue
sous le nom de photorésistance, n'est qu'un autre type spécial de
résistance et n'a donc aucune polarité, elle peut donc être
connectée dans n'importe quelle direction. Ils conviennent aux breadboard. Le symbole du LDR est similaire à celui de la résistance mais comprend des flèches vers l'intérieur, comme indiqué ci-dessus dans le schéma de brochage du LDR. Les flèches indiquent les signaux lumineux.  |
|
Détecteur d'obscurité LM358 |
|
 |
|
 |
|
|
555 (Timer) Voir aussi 555 Le 555 contient 23 transistors, 2 diodes et 16 résistances qui forment 4 éléments : deux amplificateurs opérationnels de type comparateur ; une porte logique de type inverseur ; et une bascule SET-RESET. Le 555 peut fonctionner selon trois modes : monostable, astable ou bistable.  |
|
|
Bombe à retardement |
|
 |
|
 |
|
